امتحان فيزياء - جمال مسعد

1. 1- في الشكل المجاور , دارة كهربائية بسيطة رباعية الشكل مساحتها $100 c{m}^2$ مكونة من مقاومة $2\Omega$ وبطارية $1.5 \nu$مهملة المقاومة الداخلية , غمرت كليا في مجال مغناطيسي B . اذا تناقص المجال المغناطيسي بمعدل $200 T/s$ , فإن قراءة الأميتر بوحدة الأمبير تساوي



   • $1.75$
   • $0.25$
   • $0$
   • $2$

2. 2- في الشكل المجاور سطح مغلق مكعب الشكل مغمور في مجال مغناطيسي , اذا تم مضاعفة المجال المغناطيسي ثلاثة أمثال ما كان عليه وزاد طول ضلعه ضعف ما كان عليه فإن التدفق المغناطيسي الكلي $\Sigma \Phi$على المكعب يصبح



   • $6\Phi$
   • $12\Phi$
   • $9\Phi$
   • $0$

3. 3- موصل مستقيم يتحرك بسرعة ثابتة مقدارها $20 cm/s$ داخل منطقة مجال مغناطيسي مقداره 4T , بحيث يبقى متعامدا مع المجال المغناطيسي , فإذا تولدت فيه قوة دافعة كهربائية حثيه متوسطة بين طرفي الموصل مقدارها $0.8 \nu$, فإن طول الموصل بوحدة المتر يساوي

   • $0.01$
   • $0.1$
   • $1$
   • $10$

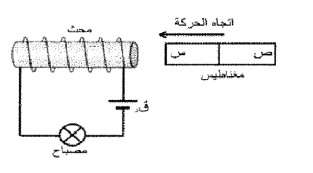

4. 4- في أثناء إقتراب مغناطيس من دارة كهربائية مغلقة كما في الشكل المجاور , فإن إضاءة المصباح



   •  تزداد اذاكان القطب س للمغناطيس شمالا أو جنوبا

   • يقل اذا كان القطب س للمغناطيس شمالا أو جنوبا

   • تزداد اذا كان القطب س للمغناطيس شمالا وتقل اذا كان جنوبا

   •  تقل اذا كان القطب س للمغناطيس شمالا وتزداد اذا كان جنوبا

5. 5- احدى الوحدات الاتية تمثل وحدة قياس معامل الحث الذاتي

   • أوم . ثانية

   •  أوم/ ثانية

   • فولت / ثانية

   • فولت . ثانية

6. 6- ملف لولبي طوله $\mathcal{l}$ ومساحة مقطعه A وعدد لفاته N , اذا تم مضاعفة مقدار التيار المار فيه فإن محاثته L

   • $0.5 L$
   • $2 L$
   • $L$
   • $4 L$

7. 7- ملف لولبي هوائي وصل مع بطارية ومفتاح على التوالي عند غلق المفتاح استغرق التيار  I فترة زمنية t  للوصول الى قيمته العظمى عند وضع قطعة حديدية داخل الملف بدلا وتم غلق المفتاح فإن التيار  الأعظم I والفترة الزمنية t للوصول للقيمة العظمى على الترتيب

   • يزداد , تقل

   •  يبقى ثابت.تزداد

   • يقل , تزداد

   • يبقى ثابت , تقل

8. 8- في الشكل المجاور محث تتولد فيه قوة دافعة كهربائية حثية ذاتية بالإتجاه المبين في الشكل



   • متزايد نحو اليمين

   • متناقص نحو اليمين

   • ثابت نحو اليمين

   • متناقص نحو اليسار

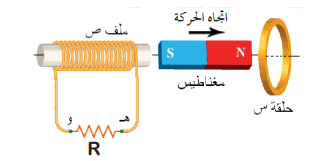

9. 9- عند تحريك المغناطيس المستقيم بالاتجاه المبين في الشكل المجاور , فإن اتجاه التيار الحثي المتولد في الحلقة س والملف ص على الترتيب عند النظر إليه من اليمين



   •  مع عقارب الساعة من هـ الى و

   • عكس عقارب الساعة من هـ الى و

   •  مع عقارب الساعة من و الى هـ

   •  عكس عقارب الساعة من و الى هـ

10. 10- مصباح مضيء يتصل مع حلقة دائرية مغمورة في مجال مغناطيسي منتظم عموديا على مستوى الحلقة كما في الشكل المجاور , في أثناء خروج الحلقة من منطقة المجال المغناطيسي فإن إضاءة المصباح



    • تقل

    • تزداد

    • تبقى كما هي

    • تنطفئ

11. 11- عندما يقل معدل نمو التيار في دارة محث وبطارية الى النصف عند استبدال المحث فإن $L_2:L_1$ كنسبة

    • $1:2$
    • $1:1$
    • $2:1$
    • $1:4$

12. 12- ملف عدد لفاته 100 لفه ومساحة مقطع اللفة الواحده $2\times {10}^{-3} m^2$ غمر في مجال مغناطيسي منتظم مقداره $20m{\rm T}$ يميل عن مستوى الملف بزاوية 30 , اذا دار الملف فأصبح مستواه عموديا على خطوط المجال المغناطيسي خلال زمن $0.2 s$ فإن مقدار التيار  الحثي المار عبر  مقاومة $20 \Omega$ بوحدة الأمبير يساوي

    • $0.5\times {10}^{-3}$
    • $0.5$
    • $0.2$
    • $2$

13. 13- إن تفسير الاشارة السالبة في قانون فارادي هو

    • $\mathrm{قانون} \mathrm{بيو} - \mathrm{سافار}$
    • $\mathrm{قانون} \mathrm{أوم}$
    • $\mathrm{قانون} \mathrm{لنز}$
    • $\mathrm{قانون} \mathrm{أمبير}$

14. 14- تستخدم شركات توليد الطاقة الكهربائية محولات كهربائية لتقليل الطاقة المفقودة أثناء النقل فتعمل هذه المحولات على

    • $\mathrm{رفع} \mathrm{الجهد} \mathrm{وخفض} \mathrm{التيار}$
    • $\mathrm{رفع} \mathrm{الجهد} \mathrm{ورفع} \mathrm{التيار}$
    • $\mathrm{خفض} \mathrm{الجهد} \mathrm{ورفع} \mathrm{التيار}$
    • $\mathrm{خفض} \mathrm{الجهد} \mathrm{وخفض} \mathrm{التيار}$

15. 15- مصباح كهربائي مقاومته $4\Omega$ ويعمل على تيار قدره $0.5 A$ يراد إضاءته باستخدام محول كهربائي موصول مع مصدر جهد مقداره 200v فإن النسبة بين عدد لفات الملف الثانوي وعدد لفات الملف الإبتدائي  $N_2:N_1$ كنسبة

    • $1:100$
    • $100:1$
    • $1:50$
    • $50:1$

16. 16- في الشكل المجاور معتمدا على المعلومات الواردة فيه , أثناء حركة المغناطيس نحو اليسار يكون اتجاه التيار الحثي في المقاومتين $R_2 و R_1$على الترتيب



    • $\mathrm{من} a \mathrm{الى} b \mathrm{ومن} c \mathrm{الى} d$
    • $\mathrm{من} b \mathrm{الى} a \mathrm{ومن} d \mathrm{الى} c$
    • $\mathrm{من} b \mathrm{الى} a \mathrm{ومن} c \mathrm{الى} d$
    • $\mathrm{من} a \mathrm{الى} b \mathrm{ومن} d \mathrm{الى} c$

17. 17- محث معامل الحث الذاتي له $0.03\mathrm{H}$ موصول بدارة كهربائية , عند غلق الدارة ينمو التيار تدريجيا في الدارة , تم تمثيل التيار المار في الدارة الزمن كما في الشكل المجاور معتمدا على القيم المثبته على الرسم البياني فإن متوسط القوة الكهربائية الحثية الذاتية المتولدة في المحث خلال فترة النمو بوحدة الفولت تساوي



    • $0.12$
    • $0.06$
    • $-0.12$
    • $-0.06$

18. 18- في الشكل المجاور سلك مستقيم وحلقة دائرية تقعان على مستوى الورقة , يسري في السلك المستقيم تيار كهربائي للأسفل كما هو مبين في الشكل , أثناء تحريك الحلقة نحو اليمين فإن التيار  الكهربائي المتولد في الحلقة يكون



    • $\mathrm{مع} \mathrm{عقارب} \mathrm{الساعة} , \mathrm{لمقاومة} \mathrm{الزيادة} \mathrm{في} \mathrm{التدفق}$
    • $\mathrm{عكس} \mathrm{عقارب} \mathrm{الساعة} , \mathrm{لمقاومة} \mathrm{النقصان} \mathrm{في} \mathrm{التدفق}$
    • $\mathrm{مع} \mathrm{عقارب} \mathrm{الساعة} , \mathrm{لمقاومة} \mathrm{النقصان} \mathrm{في} \mathrm{التدفق}$
    • $\mathrm{عكس} \mathrm{عقارب} \mathrm{الساعة} , \mathrm{لمقاومة} \mathrm{الزيادة} \mathrm{في} \mathrm{التدفق}$

19. 19- موصل مستقيم طوله $\mathcal{l}$ مغمور داخل مجا مغناطيسي منتظم . عند سحب الموصل بسرعة ثابته مقدارها $\nu$ على مجرى فلزي باتجاه محور $x+$ يمر في المقاومة R تيار حثي بالإتجاه المبين في الشكل . إن مقدار المجال المغناطيسي واتجاهه



    • $\frac{\nu \mathcal{l}}{RI} , \mathrm{باتجاه} Z+$
    • $\frac{RI}{\nu \mathcal{l}} , \mathrm{باتجاه} Z+$
    • $\frac{\nu \mathcal{l}}{RI} , \mathrm{باتجاه} Z-$
    • $\frac{RI}{\nu \mathcal{l}} , \mathrm{باتجاه} Z-$

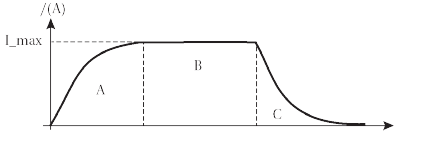

20. 20- يبين الشكل التمثيل البياني لعلاقة التيار الكهربائي  والزمن لدارة تتكون من محث ومقاومة وبطارية . العبارة التي تصف التدفق المغناطيسي $\Phi$ والقوة الدافعة الكهربائية الحثية ${}^{-}\epsilon$ في الفترة B



    • $\mathrm{التدفق} \Phi \mathrm{يساوي} \mathrm{صفر} , \mathrm{والقوة} \mathrm{الدافعة} {}^{-}\epsilon \mathrm{تساوي} \mathrm{صفر}$
    • $\mathrm{التدفق} \Phi \mathrm{يساوي} \mathrm{عظمى} , \mathrm{والقوة} \mathrm{الدافعة} {}^{-}\epsilon \mathrm{تساوي} \mathrm{صفر}$
    • $\mathrm{التدفق} \Phi \mathrm{يساوي} \mathrm{صفر} , \mathrm{والقوة} \mathrm{الدافعة} {}^{-}\epsilon \mathrm{تساوي} \mathrm{عظمى}$
    • $\mathrm{التدفق} \Phi \mathrm{يساوي} \mathrm{عظمى} , \mathrm{والقوة} \mathrm{الدافعة} {}^{-}\epsilon \mathrm{تساوي} \mathrm{عظمى}$
