امتحان الشهر الاول الفصل الثاني فيزياء-اشرف سلامة

1. 1- نسبة محاثة المحث للملف الاول الى محاثة المحث للملف الثاني ($\frac{L_1}{L_2}$) تساوي



   أ) $\frac{1}{4}$    ب) $\frac{1}{2}$    ج)$1$    د) $2$

   • ا
   • ب
   • ج
   • د

2. 2- في الشكل المجاور اذا كانت مساحة السطح تساوي $0.3 m^2$ فإن التدفق المغناطيسي الذي يخترق السطح بوحدة ( ويبر) يساوي : ( اعتبر  $\cos 37 =0.8$ )



   أ) $-0.36$    ب) $-0.48$    ج) $0.36$   د) $0.48$

   • أ
   • ب
   • ج
   • د

3. 3- في دارة محث ومقاومة يكون معدل نمو التيار أكبر ما يمكن

   أ- لحظة إغلاق الدارة

   ب- بعد فترة كافية من إغلاق الدارة

   ج- عندما يصل التيار قيمته العظمى

   د- عندما يصل التيار نصف قيمته العظمى

   • أ
   • ب
   • ج
   • د

4. 4- ملف عدد لفاته 400 لفة وضع في مجال مغناطيسي منتظم عمودي على مستوى الملف فكان التدفق المغناطيسي خلال الملف ${10}^{-5}wb$ , تكون القوة الدافعة الكهربائية الحثية المتولدة فيه اذا أبعد الملف عن المجال خلال $5 ms$  , بوحدة فولت

   أ)  0.08     ب) 0    ج)  0.008    د)  0.8

   • أ
   • ب
   • ج
   • د

5. 5- الشكل المجاور يبين دارة تحتوي محث وتتوسط مغناطيسين متماثلين عند غلق المفتاح تحركت الدارة يمينا إن قطبي المغناطيس  $x , y$ على الترتيب



   أ) شمالي , جنوبي

   ب) جنوبي , شمالي

   ج) شمالي , شمالي

   د) جنوبي , جنوبي

   • أ
   • ب
   • ج
   • د

6. 6- ملف عدد لفاته 200 لفة محاثته ($4 mH$)  , يمر به تيار  $2A$ فإن مقدار التدفق الذي يخترقه بوحدة ويبر

   أ) $4$

   ب) $4\times {10}^{-4}$

   ج) $0.4$

   د) $4\times {10}^{-5}$

   • أ
   • ب
   • ج
   • د

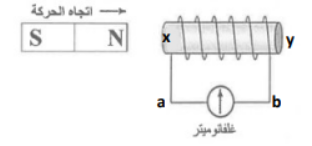

7. 7- في الشكل المجاور , يكون اتجاه كل من المجال المغناطيسي الحثي داخل الملف , والتيار الحثي المتولد في الملف عبر الغلفانوميتر , على الترتيب



   أ) من x الى y , من a الى b

   ب) من x الى y , من b الى a

   ج)من y الى x , من b الى a

   د)من y الى x , من a الى b

   • أ
   • ب
   • ج
   • د

8. 8- في الشكل المجاور موصل ($ab$) طوله ($L$) , قابل للانزلاق دون احتكاك على مجرى فلزي , مغمور داخل مغناطيسي منتظم ($B$) , وطرفا المجرى متصلان بمقاومة ($R$) . ينشأ في الموصل تيار كهربائي حثي ($I$) يتجه داخل الموصل من ($a$) الى ($b$) عندما يتحرك بسرعة تساوي



   أ) ($\frac{IR}{LB}$) , نحو $+x$

   ب) ($\frac{IR}{LB}$) , نحو $-x$

   ج) ($\frac{LB}{IR}$) , نحو $+x$

   د) ($\frac{LB}{IR}$) , نحو $-x$

   • أ
   • ب
   • ج
   • د

9. 9- يوضح الشكل المجاور حلقة موصلة متعامدة مع مجال مغناطيسي , تنتقل من الموضع ($x$) الى الموضع ($y$) خلال ($0.2 s$) إذا علمت أن التدفق المغناطيسي الذي يخترق الحلقة عند الموضع ($x$) يساوي ($0.5 wb$) وعند الموضع ($y$) يساوي ($0.3 wb$) . فإن متوسط القوة الدافعة الكهربائية الحثية المتولدة في الحلقة بوحدة ( فولت) , واتجاه التيار الحثي في الحلقة على الترتيب عند النظر إليها من الاعلى



   أ) (-1) , مع اتجاه دوران عقارب الساعة

   ب) (-1) , عكس اتجاه دوران عقارب الساعة

   ج) (1) , مع اتجاه دوران عقارب الساعة

   د) (1) , عكس اتجاه دوران عقارب الساعة

   • أ
   • ب
   • ج
   • د

10. 10 ) يوضح الشكل المجاور التغير في التيار الكهربائي بالنسبة الى الزمن في دارة محث إذا علمت أن محاثة المحث ($0.3 H$) , فإن متوسط القوة الدافعة الكهربائية الحثية الذاتية المتولدة خلال ($4 ms$) بالفولت يساوي



    أ) 1.5 -

    ب) 1.5

    ج) 150 -

    د) 150

    • أ
    • ب
    • ج
    • د

11. * يبين الشكل المجاور التمثيل البياني لتغير المجال المغناطيسي الذي يخترق ملف بالنسبة الى الزمن . اذا كانت مساحة الملف ($20 c{m}^2$) وعدد لفاته ($1500$) لفة , واتجاه المجال يوازي متجه المساحة للملف . أجب عن ($12-11$)



    11- التغير في التدفق المغناطيسي في الفترة ($C$) بالويبر يساوي

    أ) $4\times {10}^{-4}$

    ب) $8\times {10}^{-4}$

    ج) $12\times {10}^{-4}$

    د) $16\times {10}^{-4}$

    • أ
    • ب
    • ج
    • د

12. 12- متوسط القوة الدافعة الكهربائية الحثية المتولدة في الفترة ($b$) بالفولت يساوي

    أ) 12

    ب) 0.4 -

    ج) 12-

    د) 0

    • أ
    • ب
    • ج
    • د

13. 13- غمر ملفان مربعا الشكل عدد لفات كل منهما ($N$) في مجال مغناطيسي منتظم كما في الشكل المجاور , عندما تغير المجال المغناطيسي في الملفين بنفس المعدل تولدت في الملف ($1$) قوة دافعة كهربائية حثية مقدارها (${\epsilon }^{\text{'}}$) , وتولدت في الملف ($2$) قوة دافعة كهربائية حثية مقدارها بدلالة (${\epsilon }^{\text{'}}$) يساوي



    أ) $\left({\epsilon }^{\text{'}}\right)$

    ب) $(0.25) \left({\epsilon }^{\text{'}}\right)$

    ج) $\left(2\right) \left({\epsilon }^{\text{'}}\right)$

    د) $\left(4\right) \left({\epsilon }^{\text{'}}\right)$

    • أ
    • ب
    • ج
    • د

14. * في الشكل المجاور التمثيل البياني للعلاقة بين التدفق المغناطيسي الذي يخترق ملفا مساحته ($0.2 m^2$) مع الزمن , اعتمد على الشكل وبياناته في الاجابة عن ($15-14$)



    14- الفترة الزمنية التي يتولد قوة دافعة كهربائية حثية موجبة في الملف هي

    أ) L

    ب) z

    ج) y

    د) x

    • أ
    • ب
    • ج
    • د

15. 15- خلال الفترة (y) اذا كان متجه المجال المغناطيسي يوازي متجه المساحة للملف , فإن مقدار هذا المجال بالتسلا يساوي

    أ) 0

    ب) 1

    ج) 5

    د) 10

    • أ
    • ب
    • ج
    • د

16. 16) يوضح الرسم البياني المجاور تغير المجال المغناطيسي الذي يخترق ملف بشكل متعامد عليه مع الزمن . أي الرسومات الاتية تمثل العلاقة بين متوسط القوة الدافعة الكهربائية الحثية المتولدة في الملف والزمن في الفترة ($a,b,h$)





    • أ
    • ب
    • ج
    • د

17. 17) يتولد تيار حثي في الحلقة ($y$) وبالاتجاه المحدد في الشكل المجاور عندما :



    أ) تبدأ الحلقة بالدخول لمنطقة المجال االمغناطيسي المتجة نحو الداخل

    ب) تبدأ الحلقة بالدخول لمنطقة المجال المغناطيسي المتجه نحو الخارج

    ج) تكون الحلقة ساكنة واتجاه المجال المغناطيسي نحو الداخل

    د) تكون الحلقة ساكنة واتجاه المجال المغناطيسي نحو الخارج

    • أ
    • ب
    • ج
    • د

18. 18 ) ملف عدد لفاته ($100$) لفة ومعامل حثه الذاتي ($5 H$) يسري فيه تيار مقداره ($4 A$) اذا انعكس التيار في الملف خلال ($0.1 s$) أن التغير في التدفق المغناطيسي في الملف خلال نفس الفترة يساوي بـ ($wb$)

    أ) 4

    ب) 2

    ج) 0.4

    د) 0.2

    • أ
    • ب
    • ج
    • د

19. 19 ) في الشكل المجاور موصلان (a) , (b) حرا الحركة موضوعان في مجال مغناطيسي منتظم شدته (B) كما يبين الشكل بدأ الموصل (a) بالحركة بسرعة (v) باتجاه (x+)  فإن الموصل (b)



    أ) يتحرك نحو اليمين

    ب) لا يتحرك

    ج) يتحرك نحو اليسار

    د) يتأثر بقوتين كهربائية ومغناطيسية خخض

    • أ
    • ب
    • ج
    • د

20. 20) محول كهربائي مثالي يتصل ملفه الابتدائي بمصدر فرق جهد ($200 v$) ويتصل ملفه الثانوي بمصباح مقاومته ($2\Omega$) وفرق الجهد بين طرفيه ($50 v$) فإن ($I_1 , \frac{P_1}{P_2}, \frac{N_1}{N_2}$ بالامبير)

    أ) $(50 , 1, \frac{1}{4})$

    ب) $(50 , 1 , 4)$

    ج) $(6.25 , 1 , \frac{1}{4})$

    د) $(6.25 , 1 , 4)$

    • أ
    • ب
    • ج
    • د
