اسئلة المكثف التيار الكهربائي فيزياء محمد دودين

1. 1- سلك نحاس مقاوميته ($1\times {10}^{-6}\Omega .m$) وطوله $5 m$ ومساحة مقطعه $1 m{m}^2$, إذا أخذ جزء منه طوله$2 m$ فإن مقاومته تساوي

   أ) $5 \Omega .m$   ب) $2 \Omega .m$   ج) $1\times {10}^{-6} \Omega .m$    د) $\frac{5}{2}\Omega .m$

   • أ
   • ب
   • ج
   • د

2. 2- سلك فلزي منتظم المقطع , قطر مقطعه $2mm$ وطوله $100 cm$ ومقاومته ($\mathrm{\pi }\times {10}^{-6}\mathrm{\Omega }.\mathrm{m}$) وصل طرفاه بفرق جهد مقداره $5V$ , إن كمية الشحنة المارة في الموصل خلال نصف دقيقة بوحدة الكولوم

   أ)  60    ب) 2.5    ج)  150    د)75

   • أ
   • ب
   • ج
   • د

3.

   • أ
   • ب
   • ج
   • د

4. 4- سلكان من المادة الفلزية نفسها متساويان في الطول , اذا علمت ان المقاومة الكهربائية للسلك الاول $72 \Omega$ ونصف قطر مقطعه نصف نصف قطر مقطع السلك الثاني , فإن المقاومة الكهربائية للسلك الثاني بوحدة الأوم

   أ) 72    ب)18    ج) 36   د)9

   • أ
   • ب
   • ج
   • د

5. 5- في الشكل أربع أسلاك نحاسية عند درجة حرارة ثابتة السلك الذي له أقل مقاومة



   أ) X   ب) Y   ج) Z   د) E

   • أ
   • ب
   • ج
   • د

6. 6- يبين الجدول المجاور الأبعاد الهندسية لثلاثة موصلات من الألمنيوم (هـ , و , ز) , الترتيب التنازلي للموصلات وفق قيم المقاومة الكهربائية لكل منها هو



   أ) (و , هـ , ز )

   ب) (هـ , ز , و )

   ج) (و , ز , هـ )

   د) (هـ , و , ز )

   • أ
   • ب
   • ج
   • د

7. 7) يمثل الرسم المجاور العلاقة بين التيار المار في موصل فلزي منتظم المقطع وبين فرق الجهد بين طرفيه , اذا كان طول الموصل $2.5 m$ ومساحة مقطعه ($1 m{m}^2$) فإن مقاومية الموصل بوحدة ($\Omega .m$) تساوي



   أ) 100    ب) 0.01    ج) 40     د) $4\times {10}^{-5}$

   • أ
   • ب
   • ج
   • د

8. 8- يمثل الشكل المجاور العلاقة بين مقاومة موصل فلزي وطوله , اذا كانت مقاومية الموصل ($10\times {10}^{-8}\Omega .m$) عندما درجة حرارة (${20}^{°}C$) فإن مساحة مقطعه بوحدة ($m^2$) تساوي



   أ) $2\times {10}^{-5}$   ب) $5\times {10}^{-6}$    ج) $2\times {10}^5$   د) $5\times {10}^6$



   • أ
   • ب
   • ج
   • د

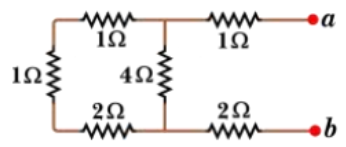

9. 9- في الشكل المجاور المقاومة المكافئة لمجموعة المقاومات بين النقطتين ($b,a$) بالأوم تساوي



   أ) 3   ب) 4   ج) 5  د) 6

   • أ
   • ب
   • ج
   • د

10. 10- المقاومة المكافئة لمجموعة المقاومات الموضحة في الشكل المجاور بدلالة  R تساوي



    أ) $\frac{R}{4}$   ب) $4R$    ج) $\frac{5}{3}R$    د) $\frac{3}{5}R$

    • أ
    • ب
    • ج
    • د

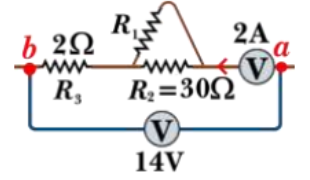

11. 11- بالاعتماد على البيانات المثبتة على الشكل فغن مقدار المقاومة المجهولة $R_1$ هي



    أ) $5\Omega$  ب) $6\Omega$  ج) $7\Omega$   د) $8\Omega$

    • أ
    • ب
    • ج
    • د

12. 12- في الشكل المجاور تكون المقاومة المكافئة (قبل , بعد ) غلق المفتاح على الترتيب هي



    أ) ($zero , zero$)

    ب) ($6\Omega , zero$)

    ج) ($zero , 6\Omega$)

    د) ($zero , 4\Omega$)

    • أ
    • ب
    • ج
    • د

13. 13-  أربعة مصابيح موصولة في دارة كهربائية كما في الشكل المجاور , اذا احترق المصباح ($R_4$) فكم مصباحا يبقى مضاء



    أ) zero     ب)  1    ج) 2    د)  3

    • أ
    • ب
    • ج
    • د

14. 14- يبين الشكل المجاور دارة كهربائية تتكون من أربعة مصابيح ($R_4,R_3,R_2,R_1$)  متماثلة وبطارية , المصباح الذي ستكون له أقوى إضاءة هو المصباح



    أ) $R_1$   ب) $R_2$  ج) $R_3$  د) $R_4$

    • أ
    • ب
    • ج
    • د

15. 15- الشكل المجاور يمثل دارة كهربائية فيها ثلاثة مصابيح متماثلة ($3,2,1$) اذا احترق فتيل المصباح (2) فان قراءة كل من الاميتر (A) والفولتميتر (V) على الترتيب



    أ) تزداد , لا تتغير

    ب) تقل , لا تتغير

    ج) تزداد , تزداد

    د) لا تتغير , لا تتغير



    • أ
    • ب
    • ج
    • د

16. 16- في الدارة المجاورة , اذا كانت البطارية مهملة المقاومة الداخلية , وكانت قراءة الفولتميتر ($V_1$) تساوي (2) فولت , فان قراءة الفولتميتر ($V_2$) تساوي



    أ) 1 فولت

    ب) 2 فولت

    ج) 4 فولت

    د) 6 فولت

    • أ
    • ب
    • ج
    • د

17. 17- اذا كانت ($R_2=R_1=6\Omega$) و($\epsilon =12V$) و($r=3\Omega$) في الدارة المجاورة , فإن قراءة الاميتر بوحدة الامبير



    أ) $\frac{4}{5}$   ب) $\frac{4}{3}$  ج) $2$   د) $1$

    • أ
    • ب
    • ج
    • د

18. 18- بالاعتماد على المعلومات الموضحة في الشكل فإن مقدار ($\epsilon$)



    أ) $5V$    ب) $8V$   ج) $4V$    د) $10V$

    • أ
    • ب
    • ج
    • د

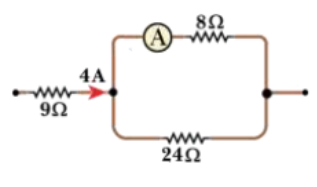

19. 19- بالاعتماد على البيانات المثبتة على الشكل فان قراءة ($A$) تساوي



    أ) $1A$  ب) $2A$  ج) $3A$  د) $4A$

    • أ
    • ب
    • ج
    • د

20. 20- معتمدا على البيانات الدارة الموضحة , فان قيمة كل مقاومة على الترتيب ($R_1 , R_2 , R_3$) بوحدة الأوم



    أ) ($24 , 8 ,12$)

    ب)  ($12 , 8 , 24$)

    ج)  ($24 , 8 , 24$)

    د)  ($8 , 12 , 8$)

    • أ
    • ب
    • ج
    • د

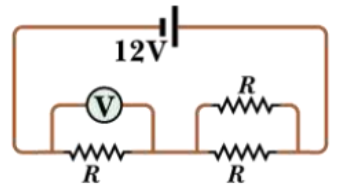

21. 21- يمثل الشكل المجاور دارة كهربائية بالاعتماد على البيانات الموثقة عليه فان قراءة الفولتميتر ($V$) تساوي



    أ) $8V$   ب) $12 V$   ج) $16 V$  د) $4 V$

    • أ
    • ب
    • ج
    • د

22. 22- أي من الاتية تمثل قراءة الفولتميتر  في الدارة الكهربائية المبينة في الشكل المجاور



    أ) $\frac{IR}{2}$   ب) $\epsilon -2 IR$   ج) $\epsilon$   د) $Ir$

    • أ
    • ب
    • ج
    • د

23. 23- يمثل الشكل المجاور جزءا من دارة كهربائية مغلقة , ان جهد النقطة ($a$) يزيد على جهد النقطة ($b$) بمقدار ($V_a-V_b$)



    أ) $14 V$   ب) $12 V$   ج) $10 V$   د) $8V$

    • أ
    • ب
    • ج
    • د

24. 24- يسري تيار في مقاومة باتجاه اليسار , كما في الشكل , اذا كان ($V_a$) ثابتا فإنه يمكن وصف الجهد  $V_b$ بأنه



    أ)  $V_b$ أعلى من $V_a$ وبزيادته يزداد التيار $I$

    ب) $V_b$ أعلى من $V_a$ وبزيادته يزداد التيار $I$

    ج) $V_b$ أقل من $V_a$ وبزيادته يزداد التيار $I$

    د) $V_b$ أقل من $V_a$ وبزيادته يقل التيار $I$

    • أ
    • ب
    • ج
    • د

25. 25- اذا كان التيار الكهربائي يساوي $1.2 A$ فان فرق الجهد  $∆V=V_b-V_a$ يساوي



    أ) $3.2 V$  ب) $4 V$  ج) $4.2 V$   د) $4.8 V$

    • أ
    • ب

26. 26- في الدارة الكهربائية الموضحة في الشكل المجاور تكون قراءة الاميتر بوحدة (أمبير) تساوي



    أ) 1        ب) 1.5        ج) 3      د) 4.5

    • أ
    • ب
    • ج
    • د

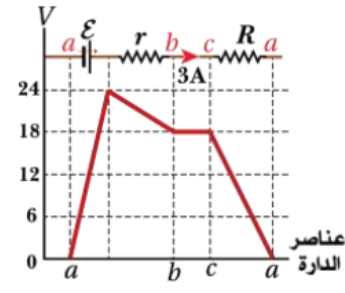

27. 27- مثلث التغيرات في الجهد لدارة كهربائية بيانيا كما في الشكل التالي معتمدا على الشكل فإن قيمة كل من :($\epsilon ,r,R$) على الترتيب (محذوف صناعي)



    أ) ($24V , 2\Omega , 6\Omega$)

    ب)($42V , 2\Omega , 6\Omega$)

    ج)($24V , 6\Omega , 18\Omega$)

    د)($42V , 6\Omega , 18\Omega$)



    • أ
    • ب
    • ج
    • د

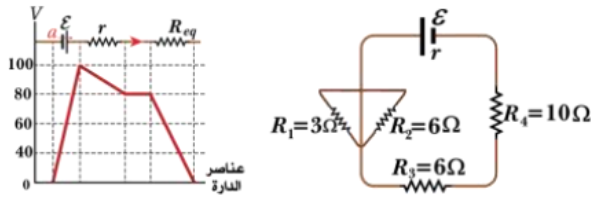

28. 28- مثلث التغيرات في الجهد للدارة الكهربائية الموضحة في الشكل بيانيا معتمدا على التمثيل البياني ومعلومات الدارة الموضحة جانبا فإن مقدار المقاومة الداخلية للبطارية بوحدة الأوم (محذوف صناعي)



    أ) 2   ب) 20   ج) 4  د) 40



    • أ
    • ب
    • ج
    • د

29. 9- معتمدا على البيانات المثبتة في الشكل المجاور مقدار كل من المقاومة ($R$) بالأوم والقوة الدافعة الكهربائية ($\epsilon$) بالفولت على الترتيب



    أ ) $27 , 6$

    ب)  $15 , 6$

    ج) $15 , 18$

    د) $27 , 18$

    • أ
    • ب
    • ج
    • د

30. 30- اعتمادا على البيانات المثبتة في الشكل المجاور , قراءة الاميتر ($A$) بالأمبير تساوي



    أ) 0.5   ب) 0.8    ج) 1   د) 2

    • أ
    • ب
    • ج
    • د

31. معتمدا على البيانات المثبتة في جزء الدارة الكهربائية في الشكل المجاور , اذا علمت ان ($V_a-V_b=3V$) , أجب عن الفقرتين ($32 ,31$ ) الاتيتين :



    31- المقاومة ($R$) بوحدة (أوم) تساوي

    أ) 2  ب) 4  ج) 6   د) 7

    • أ
    • ب
    • ج
    • د

32. 32- مقاومة الأميتر ($A$) بوحدة (أمبير) تساوي

    أ) 1   ب) 1.5   ج) 2   د) 3

    • أ
    • ب
    • ج
    • د

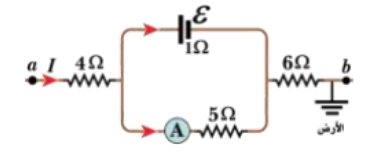

33. 33- اعتمادا على البيانات المثبتة في الشكل المجاور , والذي يبين جزءا من دارة كهربائية , إذا علمت أن ($V_a=40 V$) فولت , وقراءة الاميتر ($A$) = $2A$ فإن مقدار ($\epsilon$) بالفولت يساوي



    أ) 3   ب) 9  ج)  11  د)  31

    • أ
    • ب
    • ج
    • د

34. 34- مدفأة كهربائية تستهلك طاقة كهربائية مقدارها $6\times {10}^{4}J$  عندما تعمل لمدة ($5$) دقائق على فرق جهد $200 V$ فإن المقاومة الكهربائية للمدفأة تساوي

    أ) $200 \Omega$  ب) $260 \Omega$  ج) $350 \Omega$  د) $400 \Omega$

    • أ
    • ب
    • ج
    • د

35. 35- مصباح كهربائي مكتوب عليه ($40W , 220V$ ) وصل طرفاه مع مصدر فرق جهد $220 V$ , مقدار الطاقة المستهلكة عند تشغيلة $30 min$ بوحدة ($kWh$) تساوي

    أ) 0.44    ب) 0.2    ج) 0.02    د) 4.4

    • أ
    • ب
    • ج
    • د

36. 36- يستهلك مصباح كهربائي طاقة كهربائية مقدارها $25\times {10}^{-2}kWh$ خلال $15 min$ فإن المعدل الزمني للطاقة المستهلكة بوحدة ($J/s$) هي

    أ) $1$  ب) $0.01$   ج) $1\times {10}^3$   د) $1.66\times {10}^{-2}$

    • أ
    • ب
    • ج
    • د

37. 37- أن تكلفة تشغيل مدفأة قدرتها ($2800 W$) مدة ($90 h$) إذا كان سعة وحدة الطاقة ($0.15 JD/kWh$)

    أ)  $37.8 JD$

    ب)   $37.8\times {10}^{3}JD$

    ج)   $2.8 JD$

    د)   $252 JD$

    • أ
    • ب
    • ج
    • د

38. 38- في الشكل المجاور , معدل الطاقة التي تنتجها البطارية ($\epsilon$) يساوي



    أ) $\frac{{\epsilon }^2}{(R+r)}$

    ب) $\frac{\epsilon }{(R+r)}$

    ج) $\frac{{\epsilon }^2}{{(R+r)}^2}$

    د) $\frac{\epsilon }{{(R+r)}^2}$

    • أ
    • ب
    • ج
    • د

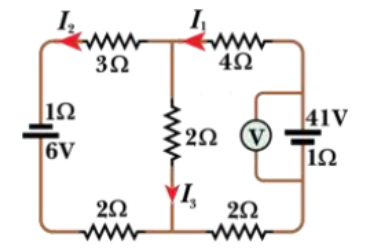

39. معتمدا على البيانات المثبتة في الشكل المجاور , إذا علمت أن ($I_3=3A$) فأجب عن الفقرتين ($40 , 39$) الاتيتين



    39- قراءة الفولتميتر ($V$) بوحدة ( فولت) تساوي

    أ)  36   ب)  38   ج)  39   د)  41

    • أ
    • ب
    • ج
    • د

40. 40- القدرة المستهلكة في المقاومة ($3\Omega$) بوحدة (واط) تساوي

    أ) 1  ب) 12  ج) 27  د) 75

    • أ
    • ب
    • ج
    • د
