اسئلة المكثفالمجال المغناطيسي فيزياء محمد ددودين

1- أدخلت أربع جسيمات متساوية في المقدار كل من ( الشحنة والسرعة ) مجالا مغناطيسيا فاتخذت المسارات المبينة في الشكل , الجسم الذي يحمل شحنة سالبة وله أقل كتلة

أ) 1      ب) 2      ج) 3     د) 4

2- أربع جسيمات متماثلة في السرعة والكتلة تتحرك بسرعة ثابتة باتجاه عمودي على مجال مغناطيسي منتظم , أي هذه الجسيمات شحنته أكبر ؟( محذوف صناعي)

أ) 1    ب) 2      ج) 3     د) 4

3- معتمداً على البيانات المثبتة في الشكل المجاور والذي يمثل المسارات التي اتخذتها أربعة جسيمات متماثلة في الكتلة والسرعة عندما أُدخلت بشكل عمودي على مجال مغناطيسي منتظم ، الجسيم ذو الشحنة الموجبة الأقل مقداراً هو :

أ) $\left(1\right)$                    ب)$\left(2\right)$                          ج)$\left(3\right)$                                د)$\left(4\right)$

4-يمثل الشكل المجاور مسارين دائريين (Y,X) لكل من بروتون والكترون ، يتحركان في مجال مغناطيسي بالسرعة نفسها ، تكون حركة الالكترون في المسار :

أ) (x) مع اتجاه دوران عقارب اساعة .            ب)(x) عكس اتجاه دوران عقارب الساعة.

ج) (y) مع اتجاه دوران عقارب الساعة .       د)(y) عكس اتجاه دوران عقارب الساعة .

5- في الشكل المجاور القوة المغناطيسية في الشحنة (q) تكون نحو :

أ)(-z)                         ب)(-y)                          ج)(+y)                              د)(-x)

6-يتحرك الكترون بسرعة m/s $5\times {10}^6$ باتجاه محور $+x$ ان مقدار القوة المغناطيسية التي تؤثر فيه لحظة مرورة بالنقطة (a) واتجاهها علماً ان المجال المغناطيسي عند النقطة (a) مقداره $2\times {10}^{-4}T$ وكذلك $\left(q_e=1.6\times {10}^{-19}C\right)$

أ)$\left(1.6\times 10-16,-z\right)$                                                                          ب)$\left(1.6\times {10}^{-16},+z\right)$

ج)$\left(3.2\times {10}^{-16},-z\right)$                                                                             د)$\left(3.2\times {10}^{-16},+z\right)$

7- دخل جسيم شحنته (-2) ميكروكولوم بسرعة في مجال مغناطيسي منتظم مقدارة (2) تسلا عمودي على الصفحة نحو الداخل اذا علمت أن القوة المغناطيسية المؤثرة فيه ($0.4$) نيوتن نحو الشمال فان سرعة الجسيم ($\mathcal{v}$) بوحدة (m/s) لحظة دخول المجال وتعرضه لهذه القوة :

أ)$\left(1\times {10}^5\right)$،نحو محور $\left(+x\right)$                                   ب)$\left(1\times {10}^5\right)$،نحو محور$\left(-x\right)$

ج) $\left(4\times {10}^5\right)$، نحو محور $\left(+x\right)$                               د) $\left(4\times {10}^5\right)$ ،نحو محور $\left(-x\right)$

8-(a,b) جُسيمان مشحونان أُدخلا بالسرعة نفسها بشكل عمودي على مجال مغناطيسي منتظم ، فاتخذا المسارين الموضحين في الشكل المجاور ، نستتج أن :

أ)${\left(\frac{m}{q}\right)}_a=\frac{1}{2}{\left(\frac{m}{q}\right)}_b$                                ب)${\left(\frac{m}{q}\right)}_a={\left(\frac{m}{q}\right)}_b$

ج)${\left(\frac{q}{m}\right)}_a=\frac{1}{2}{\left(\frac{m}{q}\right)}_b$                               د)${\left(\frac{q}{m}\right)}_a={\left(\frac{q}{m}\right)}_b$

9-اذا أدخل جسيم مشحون كتلته $4\times {10}^{-10} kg$ وشحنته 4 ميكروكولوم مجالاً مغناطيسياً منتظماً مقداره $0.2 T$ وبسرعة${10}^4 m/s$ باتجاه عمودي على المجال فان مقدار التغير في طاقته الحركية بوحدة الجول بعد مرور $\left(3\right)$ ثواني على وجوده داخل المجال المغناطيسي هو :

 أ)$2\times {10}^{-2}$                        ب)$2\times {10}^2$                    ج)0.2                     د) صفر

10-يبين الشكل سلك المنيوم طوله $30 cm$ يحمل تيار كهربائي $5 A$ جزء منه داخل مجال مغناطيسي منتظم $200 mT$ عليه معتمداً على الشكل فان مقدار واتجاه القوة المغناطيسية المؤثرة في السلك .

أ)$\left(0.25 N ,-z\right)$                                  ب)$\left(0.25 N, +z\right)$

ج) $\left(0.3 N ,-z\right)$                                  د)$\left(0.3N, +z\right)$

11- موصل مستقبيم يمر فيه تيار كهربائي باتجاه المحور السيني السالب ، غُمر في مجال مغناطيسي منتظم فتأثر بقوة مغناطيسية باتجاه المحور الزيني الموجب ، نستنتج أن المجال المغناطيسي المنتظم يكون باتجاه المحور :

أ) السيني الموجب    ب) الصادي السالب     ج) الصادي الموجب       د)السيني السالب

12-  معتمداً على البيانات المثبتة في الشكل المجاور والذي يبين دارة كهربائية مغمورة في مجال مغناطيسي منتظم ، والموصل (ab) قابل للانزلاق على امتداد المحور السيني دون احتكاك ، وعند غلق المفتاح (S)  تحرك الموصل نحو ($-x$) فان المجال المغناطيسي الم}ثر في الدارة باتجاه :

أ)  $\left(-z\right)$                       ب)   $\left(+z\right)$                                   ج)      $\left(+y\right)$                        د)$\left(-y\right)$

13-معتمداً على البيانات المثبتة في الشكل المجاور ، والذي يبين تمثيلاً بيانياً للعلاقة بين القوة المغناطيسية (F) المؤثرة في موصل مستقيم مغمور في مجال مغناطيسي منتظم والتيار الكهربائي (I) المر فية ، اذا كان طول الموصل $\left(40 cm\right)$ ويتعامدا طوله مع المجال المغناطيي فان مقدار المجال المغناطيسي لمؤثر في الموصل بالتسلا يساوي:

أ) $1.5$                          ب)$0.67$                  ج)$2.4$                           د)$1.33$

14- أ.ب موصل مستقيم طوله $20 cm$ مقاومنه (R) وصل في ادارة مغلقة مع بطارية وعلق في ميزان نابضي وكانت قراءته $0.1 \hspace{0.17em}N$ وعندا غُمر في مجال مغناطيسي منتظم $0.5$ تسلا عمودي عله كما في الشكل انعدم الشد في النابض وأصبحت قراءة الميزان النابضي صفراً . فاتزن افقياً فان مقدار التيار المار في الموصل أ ب واتجاهه :

أ) $\left(1 A\right)$ من أ الى ب                                                           ب) $\left(1 A\right)$من ب الى أ

ج)$\left(10 A\right)$ من أ الى ب                                                           د)$\left(10 A\right)$من ب الى أ

15- حلقة مستطيلة مساحتها $24 c{m}^2$ يسري فيها تيار كهربائي مقداره $2A$ ملقاه داخل مجال مغناطيسي منتظم مقداره $\left(100 mT\right)$ كما يوضح االمقطع الجانبي الدوران $\left(O\right)$ ييساوي : علماً أن $\left(\sin 30 =0.5 , \sin 60 = 0.86\right)$

أ) $-24\times {10}^{-5}$                        ب)  $+24\times {10}^{-5}$                    ج)$-24\times {10}^{-3}$                  د)$+24\times {10}^{-3}$

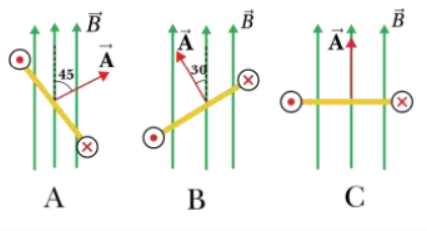

16-تبين الاشكال التالية مشاهد لمقطع جانبي تظهر فيه الحافة القريبة من الناظر لحلقة تحمل تياراً كهربائياً موضوعة في مجال مغناطيسي أفقي ، ان ترتيب الحلقات تنازلياص حسب قيمة عزم الدوران هو :

أ)$A<B<C$

ب)$B<A<C$

ج)$C<B<A$

د)$C<A<B$

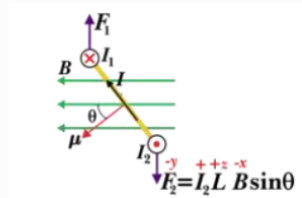

17-حلقة مستطيلة يسري فيها تيار كهربائي ملقاه داخل مجال مغناطيسي منتظم مقدارها $\left(100 mT\right)$   واذا علمت أن مقدار عزم الثنا قطبي المغناطيسي    $0.48\times {10}^{-2}A{m}^2$  والزاوية بينه وبين اتجاه المجال   $\left(\theta \right)$  كما في الشكل وكان العزم المؤثر عندئذ    $24\times {10}^{-5}N.m$   كم مقدار الزاوية:

أ) $30°$                            ب)   $150°$                             ج)  $60°$                                د)$120°$

18-يتحرك الكترون في لحظة ما بسرعة $\left(\mathcal{v}\right)$ مبتعداً عن موصل مستقيم يحمل تياراً كهربياً   $\left(I\right)$ كما هو موضح في الشكل المجاور ، يكون اتجاه  القوة لمغناطيسية المؤثية في الالكترون عند تلك اللحظة نحو:

$\left(-z\right)$أ)                       ب) $\left(+z\right)$                        ج)$\left(-y\right)$                             د)$\left(+y\right)$

19- يمثل الشكل موصلين مستقيمين طويلين يمر في كل منهما نفس مقدار التيار والاتجاه موضعين على رؤوس مربع ان اتجاه المجال المغناطيسي المحصل عند (a):

أ)             $+x$                   ب)      $-x$                                          ج)     $+y$                                       د)$-y$

20- سلكان مستقيمان متوازيان لا نهائيا الطول ، يحملان تيارين متساويين باتجاه $-z$ داخل الصفحة موضوعين على رؤوس مربع كما في الشكل النقطتان  (P,Q)   تبعدان عن السلكين مسافات متساوية يكون اتجاه المجال المغناطيسي المحصل عن النقطتين (P,Q)

أ)عند  (P)باتجاه $\left(+x\right)$  وعند  (Q) باتجاه $\left(+y\right)$

ب)عند(P) باتجاه $\left(-x\right)$وعند (Q)باتجاه$\left(-y\right)$

ج)عند (P)باتجاه$\left(+x\right)$ وعند(Q) باتجاه$\left(-x\right)$

د)عند (P)باتجاه$\left(+y\right)$ وعند (Q)باتجاه$\left(-y\right)$

21-سلكان مستقيمان لا نهائيا الطول يحملان تيارين متساويين باتجاه عمودي على الصفحة اذا علمت أن النقطة $Q$  تبعد عن السلكين نفس المسافة كما في الشكل وكان اتجاه المحصلة عند النقطة  $\left(Q\right)$  نحو محور  $+x$ فان اتجاه التيار في كل من السلكين$\left(2,1\right)$   على الترتيب:

أ)   نحو   $-z$ ,$\left(2\right)$  نحو    $-z$                                       ب)نحو$-z$,  $\left(2\right)$ نحو  $+z$

ج)  نحو  $+z$ ,$\left(2\right)$ نحو $+z$                                          د)  نحو  $+z$  ,  $\left(2\right)$نحو$-z$

* موصل مستقيم لا نهلئي الطول يمر فيه تيار كهربائي مقداره $\left(5\right)$ أمبير مغمور في مجال مغناطيسي منتظم مقداره  $\left(3\times {10}^{-5}\right)$  تسلا    كما في الشكل المجاور ةمستغيناً بالبيانات المثبتة في الشكل أجب عن الفقرتين  $\left(39,38\right)$   التاليتين :

22-مقدار المجال المغناطيسي المحصل عند النقطة  (h) بوحدة (تسلا ) يساوي :

أ)      $1\times {10}^{-5}$               ب)     $2\times {10}^{-5}$                               ج)   $3\times {10}^{-5}$                                 د)$4\times {10}^{-5}$

23- القوة المغناطيسية المؤثرة في $\left(40\right)$ سم م طول الموصل بوحدة (نيوتن) تساوي :

أ)$5\times {10}^{-5}$ ، نحو $\left(-x\right)$                                                                                           ب)$6\times {10}^{-5}$  ،نحو  $\left(-x\right)$

ج)$5\times {10}^{-5}$   ،  نحو    $\left(+x\right)$                                                                                   د)$6\times {10}^{-5}$  ، نحو   $\left(+x\right)$

24-موصلان مستقيمان طويلان يمر في كل منهما تيار كما في الشكل المجاور ، ان النقطة التي يحتمل أن ينعدم عندها المجال المغناطيسي المحصل الناشئ من الوصلين هي :

أ) $\left(1\right)$              ب) $\left(2\right)$                    ج)$\left(3\right)$              د)$\left(4\right)$

25- ملفان دائريان متحدان في المركز (h) ، يمر فيهما التيار نفسه كما في الشكل المجاور ، فان اتجاه المجال الكغناطيسي عند النقطة (h):

أ)  $\left(+x\right)$                         ب) $\left(-x\right)$                              ج) $\left(+z\right)$                         د)$\left(-z\right)$

26- ملف لولبي عدد لفاته (N) وطوله (L) ، يحيط به ملف دائري عدد لفاته (N) ونصف قطره (R)، كما في الشكل المجاور ، اذا علمت أن مركز الملف الدائري يقع على محور الملف اللولبي ، وان الملفين يحملان تيارين متساويين مقداراً ومتعاكسين في الاتجاه . ان النسبة بين طول الملف اللولبي الى نصف قطر الملف الدائري (L:R) التي تجعل المجال المغناطيسي المحصل عند مركز الملف الدائري يساوي صفراً :

أ)  $1:1$               ب) $2:1$                  ج)$1:2$                          د)$4:1$

27-يوضح الشكل المجاور موصلاً نصف قطر الجزء الدائري منه $\left(5\mathrm{\pi } \mathrm{cm}\right)$ ويحمل تياراً كهربائياً مقداره $\left(6 A\right)$ المجال المغناطيسي الناشئ عن الموصل عند النقطة (h) بالتسلا يساوي:

أ)  $6\times {10}^{-6}$  باتجاه      $\left(+z\right)$                   ب) $6\times {10}^{-8}$ باتجاه$\left(+z\right)$

ج) $6\times {10}^{-6}$   باتجاه  $\left(-z\right)$                      د) $6\times {10}^{-8}$   باتجاه $\left(-\hspace{0.17em}z\right)$

28- في الشكل المجاور ، اذا كانت  $\left(I\right)$   هي التيار الكهربائي المار في الملف فان مقدار المجال المغناطيسي المحصل عند النقطة $\left(h\right)$ يساوي :

أ)$\frac{\mu I}{6R}$                           ب)$\frac{\mu I}{12R}$                          ج) $\frac{\mu I}{16R}$                                                د)$\frac{\mu I}{32R}$

29-معتمدا على البيانات المثبتة في الشكل المجور واذا علمت أن المجال المغناطيسي المحصل عند النقطة $\left(h\right)$ يساوي $\left(2\times {10}^{-5} T\right)$  فان مقدار التيار الكهربائي  $\left(I\right)$   المار في الموصل بالأمبير يساوي:

أ)  $0.6$                                            ب) $2$                                                       ج)$4$                                                       د)$12$

30- اعتماداً على البيانات المثبته في الشكل المجاور ، والذي يبين جزاءاً من المغناطيسي الناشىْ عن التيار الكهربائي المار في الموصل عند النقطة (h) يساوي $\left(2\times {10}^{-5}\right)$   تسلا نحو $\left(-z\right)$  فان مقدار الزاوية $\left(\theta \right)$ يساوي :

أ)  $20°$                                   ب)   $55°$                               ج)   $36°$                         د)$77°$

31- الشكل الذي يمثل الملف الي ينعدم في مركزه المجال المغناطيسي هو :

أ)                                    ب)

ج)                                       د)

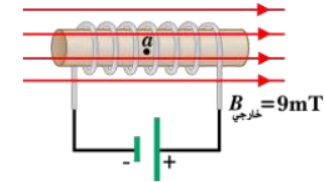

32- لف لولبي مغمور كليا في مجال  مغناطيسي منتظم مقادره $9 mT$   باتجاه يوازي محور الملف كما في الشكل ، اذا علمت ان عدد لفات الملف $\left(50\right)$   لفة وطوله $\left(11 cm \right)$   ويسري فيه تيار كهربائي مقداره  $7A$  فان مقدار واتجاه المجال المغناطيسي عند نقطة  $\left(a\right)$ التي تقع داخل الملف يساوي :

أ)     $5\times {10}^{-3}T$   نحو محور $\left(+x\right)$

ب)    $5\times {10}^{-3}T$ نحو محور $\left(-x\right)$

ج)     $9\times {10}^{-3}T$ نحو محور$\left(+x\right)$

د)     $13\times {10}^{-3}T$ نحو محور$\left(-x\right)$

33- ملف دائري نصف قطره (R) وعدد لفاته (N) عندما يمر في تيار كهربائي (I) ينشأ في مركزه مجال مغناطيسي يساوي (B) فاذا تم ابعاد لفاته بانتظام ليصبح ملفاً لولبياً نصف قطر اللفة الواحدة منه (R) وطوله $\left(20 R\right)$ ويمر فيه التيار نفسه فان مقدار المجال المغناطيسي عند نقطة تقع داخله وبعيدة عن طرفيه بدلالة (B) يساوي :

أ)$20 B$                  ب)$10 B$                         ج)    $\frac{B}{10}$                           د)$\frac{B}{20}$

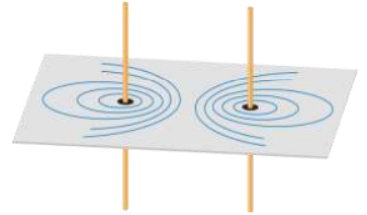

34.يوضح الشكل المجاور خطوط المجال المغناطيسي حول سلكين متوازيين يمر بهما تيار كهربائي معتمداً عل الشكل المجاور :

أ)اتجاه التيارين متعاكسين وينشاء من السلكين قوة تنافر

ب)اتجاه التيارين متعاكسين وينشأ بين السلكين قوة تجاذب

ج) اتجاه التيارين بنفس الاتجاه وينشاء من السلكين قوة تنافر

د)اتجاه التيارين بنفس الاتجاه وينشاء بين السلمين قوة تجاذب

35- موصلان متوازيان لا نهائيان في الطول يحمل كل منهما تياراً كهربائياً $200 A$الموصل العلوي مثبت والسفلي قابل للحركة رأسيأ، اذا وضع السفلي على بعد   $4 cm$  من العلوي وأصبح متزناً فان كتلة وحدة الأطوال من الموصل بوحدة  $\left(kg/m\right)$    تساوي: علماً أن$\left(g=10m/s^2\right)$

أ)$0.2$

ب)$0.02$

ج)$2$

د)$0.5$
