اسئلة المكثف وحدة الحث الكهرومغناطيسي - محمد دودين

1. 1- في الشكل المجاور اذا كانت مساحة السطح تساوي ($0.3 m^2$) فان التدفق المغناطيسي الذي بخترق السطح بوحدة (ويبر) يساوي



   أ) 0.36-     ب) 0.48-    ج) 0.36     د) 0.48

   • أ
   • ب
   • ج
   • د

2. 2- سطح مساحته ($0.4 m^2$) مغمور في مجال مغناطيسي منتظم مقداره  $0.2 T$  اذا كان التدفق المغناطيسي عبره $0.08 Wb$ فان متجه المساحة للسطح

   أ) عمودي على اتجاه المجال المغناطيسي

   ب) موازيا لاتجاه المجال المغناطيسي

   ج) يصنع زاوية ${30}^{°}$ مع اتجاه المجال المغناطيسي

   د) يصنع زاوية ${60}^{°}$ مع اتجاه المجال المغناطيسي

   • أ
   • ب
   • ج
   • د

3. 3) طائرة طول جناحها  ($60 m$)  تطير بسرعة أفقية مقدارها ($360 km/h$) في منطقة المركبة الرأسية (العمودية) للمجال المغناطيسي الارضي منها تساوي ($50 \mu T$) وعليه فإن مقدار القوة الدافعة الحثية المتوسطة المتولدة بين طرفي جناحها هو

   أ) $3\times {10}^5 v$   ب) $300 v$    ج) $108\times {10}^{-2} v$    د) $3\times {10}^{-1} v$

   • أ
   • ب
   • ج
   • د

4. 4) يتقابل القطبان الشمالي $N$ والجنوبي $S$ لمغناطيسين , طول كل منهما $(l=20.0 cm)$ , وارتفاع كل منهما ($h=6.00 cm$ ) بينهما مجال مغناطيسي منتظم مقداره ($40 mT$) أتأمل الشكل المجاور , حرك سلك مشدود موصول بملي أميتر من الطرف السفلي للمغناطيسين الى الطرف العلوي عموديا على اتجاه خطوط المجال المغناطيسي خلال مدة زمنية مقدارها ($0.2 s$ ) اذا علمت ان مقاومة الدارة الكهربائية $( 2\Omega )$ فان مقدار التيار الكهربائي الحثي المار في الملي أميتر بوحدة الملي أمبير يساوي



   أ) $2.4\times {10}^{-4}$   ب) $2.4$   ج) $1.2$   د) $1.2\times {10}^{-3}$

   • أ
   • ب
   • ج
   • د

5. 5- في الشكل المجاور موصل (ab) طوله (L) , قابل للانزلاق دون احتكاك على مجرى فلزي , مغمور داخل مجال مغناطيسي منتظم (B) , وطرفا المجرى متصلان بمقاومة (R) . ينشأ في الموصل تيار كهربائي حثي (I) يتجه داخل الموصل من (a) الى (b) عندما يتحرك بسرعة تساوي



   أ) $\frac{IR}{LB}$ , نحو $+x$

   ب) $\frac{IR}{LB}$ , نحو X-

   ج) $\frac{LB}{IR}$ , نحو X+

   د) $\frac{LB}{IR}$ , نحو X-

   • أ
   • ب
   • ج
   • د

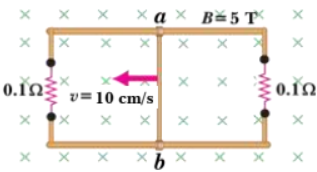

6. 6- في الشكل المجاور , موصل مستقيم (ab) طوله ($20 cm$) , قابل للانزلاق دون احتكاك على مجرى فلزي , مغمور في مجال مغناطيسي منتظم , التيار الكهربائي الحثي المتولد في الموصل بالأمبير واتجاهه على الترتيب



   أ) (1) باتجاه (y+)

   ب) (1) باتجاه (y-)

   ج) (2) باتجاه (y+)

   د) (2) باتجاه (y-)

   • أ
   • ب
   • ج
   • د

7. 7- ملف عدد لفاته (100) لفة ومساحة اللفة الواحدة ($2\times {10}^{-2} m^2$) , غمر في مجال مغناطيسي منتظم ($2T$) , بحيث يكون متجه المساحة موازيا لاتجاه المجال المغناطيسي , اذا تلاشى المجال المغناطيسي خلال ($0.2$) ثانية , فان متوسط القوة الدافعة الكهربائية الحثية المتولدة بالفولت تساوي

   أ)  20  ب)  20-   ج)  36   د)  36-

   • أ
   • ب
   • ج
   • د

8. 8- لف ملفان عدد لفات كل منهما 100 لفة ومساحة المقطع العرضي لكل منهما ($3.0 \times {10}^{-4}{m}^2$ ) على قلب حديدي على نحو ما هو موضح في الشكل (أ) عند إغلاق مفتاح دارة الملف الابتدائي يتولد مجال مغناطيسي داخله مقداره ($B_{01}=180 mT$ ) ينتقل عبر القلب الحديدي , على نحو ما هو موضع في الشكل (ب) وعند فتح الدارة الكهربائية يتلاشى هذا المجال المغناطيسي خلال ($0.10 s$) , فإن مقدار التيار الحثي بوحدة $mA$ واتجاهه في المقاومة يكون



   أ) 18 من A الى B

   ب)  18 من B الى A

   ج) $18\times {10}^{-3}$ من A الى B

   د) $18\times {10}^{-3}$ من B الى A



   • أ
   • ب
   • ج
   • د

9. 9- مثل التدفق المغناطيسي مع الزمن بيانيا كما في الشكل المجاور , لحركة مغناطيس بالنسبة الى ملف , فاذا كان عدد لفات الملف (100) لفة , فان متوسط القوة الدافعة الكهربائية الحثية المتولدة في الملف في الفترة الزمنية ($a$) بالفولت تساوي



   أ) 400-  ب) 1200-    ج) 400  د) 1200

   • أ
   • ب
   • ج
   • د

10. 10- ملف دائري عدد لفاته (20) موضوع في مجال مغناطيسي منتظم مقداره $120 mT$  كما في الشكل , سحب الملف خارج المجال المغناطيسي خلال زمن مقداره $0.314 s$ وكانت القوة الدافعة الكهربائية الحثية المتولدة في الملف ($24 \times {10}^{-4}v$) فان متوسط نصف قطر اللفة الواحدة بوحدة $cm$



    أ) $1\times {10}^{-2}$  ب) $2.4$  ج) $1$  د) $2.4\times {10}^{-2}$

    • أ
    • ب
    • ج
    • د

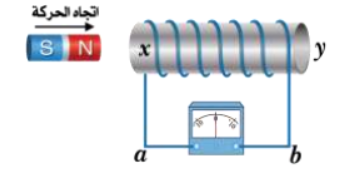

11. 11- في الشكل المجاور , يكون اتجاه كل من المجال المغناطيسي الحثي داخل الملف , والتيار الحثي في الملف عبر الغلفانوميتر , على الترتيب



    أ)  (من x الى y )  , (من a الى b )

    ب) (من x الى y ) , (من b الى a )

    ج)  (من y الى x ) , (من b الى a )

    د)  (من y الى x )  , (من a الى b )

    • أ
    • ب
    • ج
    • د

12. 12- في اي اتجاه يتحرك المغناطيس حتى يتولد تيار حثي في الحلقة بالاتجاه الموضح في الشكل المجاور



    أ) +x   ب) -x    ج) +y    د) -y

    • أ
    • ب
    • ج
    • د

13. 13- عند تحريك المغناطيس بالاتجاه الموضع في الشكل المجاور فإن التيار الكهربائي الحثي يكون



    أ) باتجاه التيار الاصلي فتزداد شدة الاضاءة

    ب) باتجاه التيار الاصلي فتقل شدة الاضاءة

    ج) عكس اتجاه التيار الاصلي فتزداد شدة الاضاءة

    د) عكس اتجاه التيار الاصلي فتقل شدة الاضاءة

    • أ
    • ب
    • ج
    • د

14.

    • أ
    • ب
    • ج
    • د

15.

    • أ
    • ب
    • ج
    • د

16.

    • أ
    • ب
    • ج
    • د

17.

    • أ
    • ب
    • ج
    • د

18.

    • أ
    • ب
    • ج
    • د

19.

    • أ
    • ب
    • ج
    • د

20.

    • أ
    • ب
    • ج
    • د

21.

    • أ
    • ب
    • ج
    • د

22.

    • أ
    • ب
    • ج
    • د

23.

    • أ
    • ب
    • ج
    • د

24.

    • أ
    • ب
    • ج
    • د

25.

    • أ
    • ب
    • ج
    • د

26. أ

    • أ
    • ب
    • ج
    • د

27.

    • أ
    • ب
    • ج
    • د

28.

    • أ
    • ب
    • ج
    • د

29.

    • أ
    • ب
    • ج
    • د

30.

    • أ
    • ب
    • ج
    • د

31.

    • أ
    • ب
    • ج
    • د

32.

    • أ
    • ب
    • ج
    • د

33.

    • أ
    • ب
    • ج
    • د

34.

    • أ
    • ب
    • ج
    • د

35.

    • أ
    • ب
    • ج
    • د

36.

    • أ
    • ب
    • ج
    • د

37.

    • أ
    • ب
    • ج
    • د

38.

    • أ
    • ب
    • ج
    • د

39.

    • أ
    • ب
    • ج
    • د

40.

    • أ
    • ب
    • ج
    • د

41.

    • أ
    • ب
    • ج
    • د

42.

    • أ
    • ب
    • ج
    • د

43.

    • أ
    • ب
    • ج
    • د
