امتحان الشهر الاول - استاذ خالد مقدادي

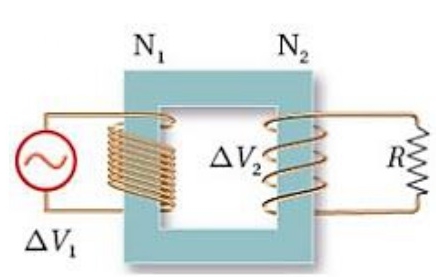

1. 1) المحول الكهربائي الموضح في الشكل المجاور هو محول :

   • رافع للجهد و التيار
   • رافع للجهد وخافض للتيار
   • خافض للجهد والتيار
   • خافض للجهد ورافع للتيار

2. ·2) دارة كهربائية تحتوي مقاومة وبطارية ومحث عدد لفاته ( 100 لفة ) ، فإذا تغير التدفق المغناطيسي خلال الملف بمقدار  (3mWb)خلال زمن مقداره (20 ms) وتغير التيار المار في الدارة بمعدل  (0.1 A/s). فإن معامل الحث الذاتي للمحث بوحدة هنري يساوي :

   • 150
   • 3
   • 15
   • 30

3. 3) كل مما يأتي تعتمد عليها محاثة الملف اللولبي المعزول ما عدا :

   • عدد لفات الملف
   • التدفق المغناطيسي
   • طول الملف
   • النفاذية المغناطيسية لقلب الملف

4. 4) اخترقت خطوط مجال مغناطيسي منتظم سطحًا ما خارجة منه ، فإن التدفق المغناطيسي الذي يعبر السطح يكون أكبر ما يمكن في اللحظة التي يكون فيها متجه المساحة :

   • عموديًا على اتجاه المجال المغناطيس .
   • يصنع زاوية (37°) مع اتجاه المجال المغناطيسي.
   • موازيًا لاتجاه المجال المغناطيس
   • يصنع زاوية (°53) مع اتجاه المجال المغناطيسي.

5. 5) الرسم البياني يمثل علاقة التيار المتردد مع الزمن وعندما وصل الفولتميتر مع المقاومة $\left(R=3\Omega \right)$ كانت قراءته $\left(\frac{9}{\sqrt{2}}\right)$ ، فإن التيار المتردد عند اللحظة (t= 2 ms ):

   $a) 3sin ( \mathrm{\pi }/3)$

   $b) 3 \sin (\mathrm{\pi }/9)$

   $c) 3\sin (\mathrm{\pi }/6)$

   $d) 3\sin (\mathrm{\pi }/2)$

   • a
   • b
   • c
   • d

6. 6) غُمر ملف عدد لفاته ( 2000 لفة ) في مجال مغناطيسي منتظم، فكان التدفق المغناطيسي عبره ($2\times {10}^{-6 }Wb$) إذا تلاشى المجال خلال ( $2 ms$ ) ؛ فإن متوسط القوة الدافعة الكهربائية الحثية المتولدة في الملف بوحدة (V) يساوي :

   2 x10^-3 (a                -2 ×10^-3 (b                        -2 (c                   2 (d

   • a
   • b
   • c
   • d

7. 7) تسعى شركة الكهرباء إلى تقليل الطاقة المفقودة أثناء نقل الكهرباء لمسافات طويلة، ويتم ذلك من خلال :

   • زيادة مساحة مقطع أسلاك النقل لتقليل المقاومة
   • خفض الجهد الناتج عن المحطة لرفع قيمة التيار
   • رفع الجهد الناتج من المحطة لتقليل قيمة التيار
   • رفع الجهد الناتج من المحطة لرفع قيمة التيار

8.  (8 العبارة الرياضية ($\mathit{\Phi }\mathbf{=}\mathbf{5}\mathit{W}\mathit{b}\mathbf{)}$) تعني أن :

   • المجال المغناطيسي الذي يخترق سطحًا ما يتزايد
   • اتجاه المجال المغناطيسي متعامد مع متجه المساحة لسطح ما
   • خطوط المجال المغناطيسي التي تخترق سطحًا ما داخلة فيه
   • خطوط المجال المغناطيسي التي تخترق سطحًا ما خارجة منه

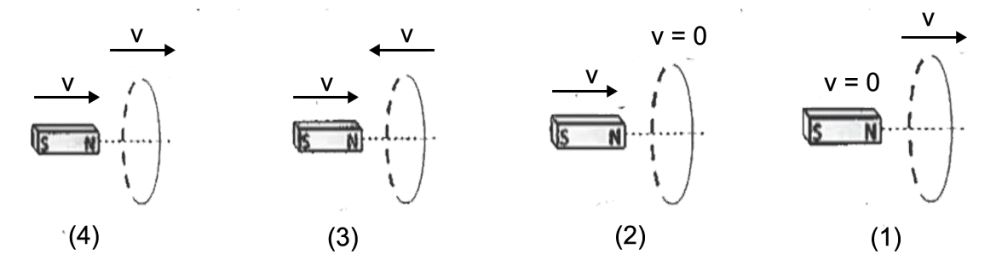

9. 9) تمثل الأشكال ( 1, 2, 3, 4 ) أوضاعًا مختلفة لمغناطيس وحلقة موصلة ، حيث ( v ) تمثل سرعة الحركة



   لا يتولد تيار حثي في الحلقة في الشكل رقم :



   • 1
   • 2
   • 3
   • 4

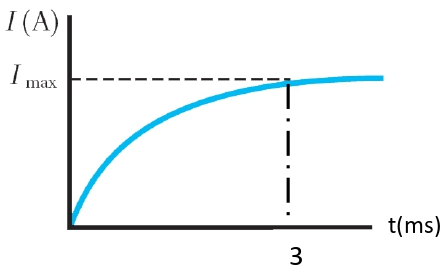

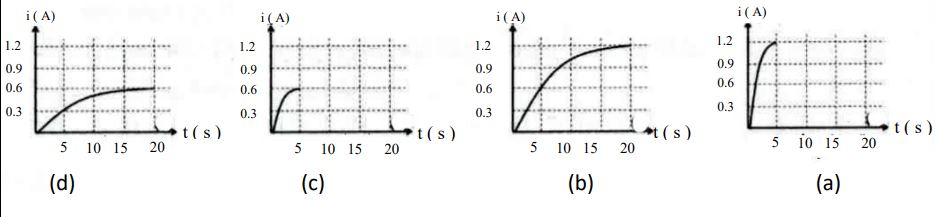

10. 10) يبين الشكل المجاور تمثيلا بيانيًا لتغير التيار الكهربائي بالنسبة إلى الزمن في دارة تحتوي محثًا معامل الحث الذاتي له ( L ) ، إذا استخدم محث معامل الحث الذاتي له (L2) بديلًا عن الأول فإن المنحنى الذي يمثل تغير التيار الكهربائي بالنسبة إلى الزمن في الدارة هو :







    • a
    • b
    • c
    • d

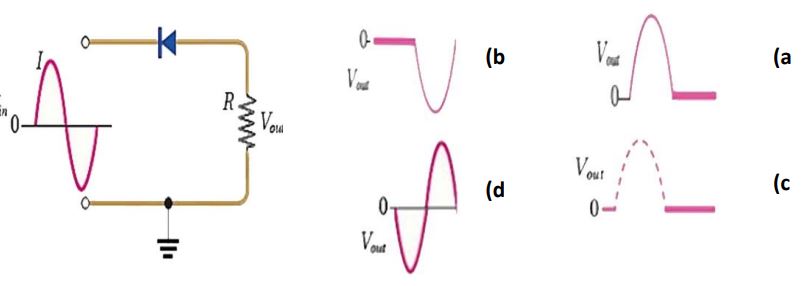

11. 11) اعتمادًا على الشكل ، فإن شكل الموجة الناتجة على المقاومة (R) :



    • a
    • b
    • c
    • d

12. 12) تتكون دارة الاستقبال (RLC) في جهاز مذياع من مقاومة ومحث محاثته (  mH1 ) ومواسع تم ضبطه لتكون مواسعته F) ^15-10 × 1 ) وذلك لاستقبال موجات المحطة التي ترددها :

    • 159.2 MHz
    • 99 MHz
    • 107.9 MHz
    • 89.5 MHz

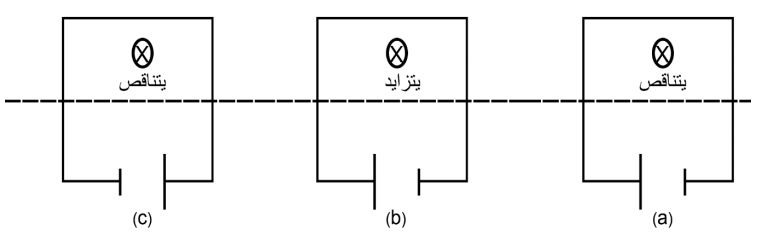

13. 13) من خلال الشكل الذي يمثل حلقة تتصل ببطارية ونصفها العلوي موضوع في مجال مغناطيسي منتظم ، اتجاهه عموديًا على الصفحة للداخل أو للخارج ، ومقداره قد يتزايد أو يتناقص في أي الحالات الثلاثة يكون اتجاه القوة الدافعة الحثية في الحلقة باتجاه القوة الدافعة للبطارية :



    • a
    • b
    • c
    • d

14. 14) في الشكل المجاور ، حلقة موصلة مغمورة في مجال مغناطيس منتظم يتجه نحو المحور الزيني السالب ، إذا زاد مقدار المجال المغناطيسي بمعدل ثابت فإن اتجاه التيار الكهربائي الحثي المتولد في الحلقة والمجال المغناطيسي الحثي الناشئ عنه على الترتيب :





    • مع عقارب الساعة ، نحو (z+)
    • مع عقارب الساعة ، نحو (z-)
    • عكس عقارب الساعة ، نحو (z+).
    • عكس عقارب الساعة ، نحو (z-)

15. 15) دارة (AC ) تحتوي على مصدر فرق جهد متردد قيمته الفعالة (V 150 ) وتردده (Hz 60 ) ، يتصل على التوالي بمقاومة ($\mathit{\Omega }$420 ) ومحث محاثته (1.8H) ، ومواسع مواسعته $\left(7\mu F\right)$ . جد القيمة الفعالة للتيار المتردد بوحدة الأمبير :

    • 0.92
    • 0.29
    • 0.82
    • 0.48
