امتحان التيار المتردد- استاذ ثائر ابو لبده

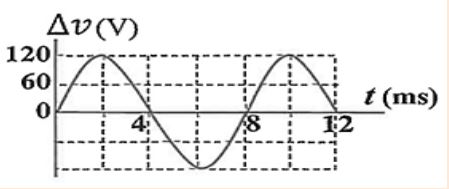

1. 1(معتمدا على الشكل المجاور الذي يمثل تغير فرق الجهد المتردد بين طرفي ملف مولد كهربائي مع الزمن عندما تكون المقاومة (3Ω)، فان العالقة التي تعبر عن التيار اللحظي المتردد تكون :

   • $\mathit{i}\mathbf{=}\mathbf{120}\mathit{s}\mathit{i}\mathit{n}\mathbf{250}\mathit{\pi }\mathbf{ }\mathit{t}$
   • $\mathit{i}\mathbf{=}\mathbf{40}\mathit{s}\mathit{i}\mathit{n}\mathbf{250}\mathit{\pi }\mathbf{ }\mathit{t}$
   • $\mathit{i}\mathbf{=}\mathbf{120}\mathit{s}\mathit{i}\mathit{n}\mathbf{500}\mathit{\pi }\mathbf{ }\mathit{t}$
   • $\mathit{i}\mathbf{=}\mathbf{40}\mathit{s}\mathit{i}\mathit{n}\mathbf{500}\mathit{\pi }\mathbf{ }\mathit{t}$

2. 2) وصل مصدر فرق جهد متردد بمقاومة (R)، فكانت القيمة العظمى للتيار المتردد الذي يسري فيها (6A) ، اذا علمت ان القدرة المتوسطة المستهلكة في المقاومة (720W)، فان قيمة (R )بوحدة (Ω )تساوي

   • $10$
   • $20$
   • $40$
   • $120$

3. 3) يعبر عن فرق الجهد المتردد بالعلاقة$\mathbf{∆}\mathit{v}\mathbf{=}\mathbf{2}\mathbf{ }\mathit{s}\mathit{i}\mathit{n}\mathbf{ }\mathit{\pi }\mathbf{ }\mathit{t}$ عند اي لحظة زمنية تكون القيمة اللحظية لفرق الجهد المتردد يساوي(1.42) فولت ؟

   • $0.05$
   • $\frac{\mathrm{\pi }}{4}s$
   • $0.5 s$
   • $\frac{0.71}{5\mathrm{\pi }}s$

4. 4) مدفأه كهربائية مقاومتها $\left(5\Omega \right)$ تعمل على فرق جهد متردد معير عنه بالعلاقة [sin $\mathit{\omega }$t 20] بوحدة الفولت ،فان القدرة الكهربائية المتوسطة المستهلكة في المقاومة بوحدة الواط

   • $40$
   • $40.328$
   • $14.2$
   • $20$

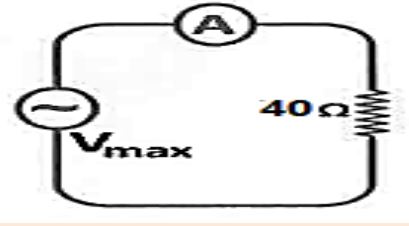

5. 5) يبين الشكل التالي دارة كهربائية موصولة مع مقاومة مقدارها [ $\mathit{\Omega }$ 40 ] و صلت بمصدر جهد متردد قيمته العظمى [V320] ، فان مقدار قراءة الاميئر و قراءة الفولتميتر عند توصيل طرفي فولتميتر بطرفي المقاومة على الترتيب

   • $227.2A , 5.68 V$
   • $227.2V , 5.68A$
   • $8A , 320V$
   • $8 A , 227.2 V$

6. 6] مصدر جهد متردد القيمة الفعالة لفرق الجهد المتردد [ $\frac{\mathbf{220}}{\sqrt{\mathbf{2}}} V$] ، فان مقدار الترد الذي يكون به فرق الجهد المتردد [V 110] عند اللحظة الزمنية [0.5s] بوحده الهيرتز

   • $\frac{\mathbf{\pi }}{\mathbf{6}}$
   • $\frac{\mathbf{\pi }}{\mathbf{3}}$
   • $\frac{\mathbf{1}}{\mathbf{3}}$
   • $\frac{\mathbf{1}}{\mathbf{6}}$

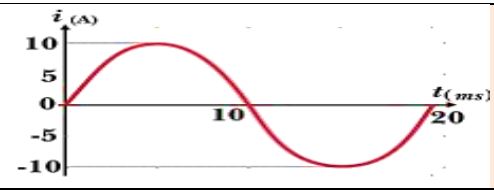

7. 7] معتمدا على العلاقة البيانيه المجاوره لتغير التيار المتردد مع الزمن لدارة مقاومتها [ $\mathbf{2}\mathit{\Omega }$] فانه العلاقة التي تعبر عن فرق الجهد المتردد بوحده الفولت.

   • $\mathbf{∆}\mathit{v}\mathbf{ }\mathbf{=}\mathbf{ }\mathbf{10}\mathbf{ }\mathit{s}\mathit{i}\mathit{n}\mathbf{ }\mathbf{100}\mathit{\pi }\mathbf{ }\mathit{t}$
   • $\mathbf{∆}\mathit{v}\mathbf{ }\mathbf{=}\mathbf{ }\mathbf{10}\mathbf{ }\mathit{s}\mathit{i}\mathit{n}\mathbf{ }\mathbf{0}\mathbf{.}\mathbf{1}\mathit{\pi }\mathbf{ }\mathit{t}$
   • $\mathbf{∆}\mathit{v}\mathbf{ }\mathbf{=}\mathbf{ }\mathbf{20}\mathbf{ }\mathit{s}\mathit{i}\mathit{n}\mathbf{ }\mathbf{100}\mathit{\pi }\mathbf{ }\mathit{t}$
   • $\mathbf{∆}\mathit{v}\mathbf{ }\mathbf{=}\mathbf{ }\mathbf{20}\mathbf{ }\mathit{s}\mathit{i}\mathit{n}\mathbf{ }\mathbf{0}\mathbf{.}\mathbf{1}\mathit{\pi }\mathbf{ }\mathit{t}$

8. 8] اعتمادا على البيانات في فرع [8] فان متوسط القدرة الكهربائية المستهلكة في المقاومة بوحده الواط

   • $50.41$
   • $100.82$
   • $25.205$
   • $50$

9. 9] تنتج شركة الكهرباء طاقة كهربائية قيمتها [Mw32] وتنقلها الى مدينة تبعد عن محطة توليد الكهرباء [Km 40]بواسطة محول رافع للجهد قيمته الفعالة [V ⁵10 × 4 ] و كانت مقاومة الاسلاك لخطوط النقل [Km /$\mathit{\Omega }$ 0.2] فان مقدار القدرة الضائعة عبر خطوط النقل بوحدة الواط

   • $8$
   • $80$
   • $8 \times {10}^8$
   • $51200$

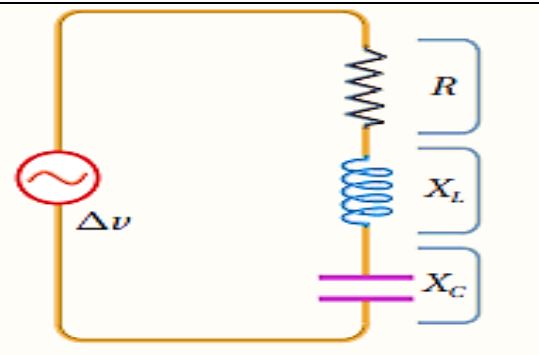

10. دارة [AC] تحتوي على مصدر فرق جهد متردد قيمته الفعالة [50V] يتصل على التوالي بمقاومة [$\mathbf{4}\mathit{\Omega }$] و محث معاوقته [$\mathbf{5}\mathit{\Omega }$] و مواسع معاوقته [$2\Omega$] : اجب عن الفقرات 10 ، 11

    10] ماذا يحدث لكل من المقاومة و المعاوقة المحثية و المعاوقة المواسعية في الداره السابقة عندما يصبح الزمن الدوري $\left[\frac{1}{4}\right]$ ما كان عليه على الترتيب

    • $\mathit{R}\mathbf{ }\mathbf{,}\mathbf{ }\mathbf{4}{\mathit{X}}_{\mathbf{L}\mathbf{ }}\mathbf{,}\mathbf{ }\frac{{\mathbf{X}}_{\mathbf{C}}}{\mathbf{4}}$
    • $\mathit{R}\mathbf{ }\mathbf{,}\mathbf{ }\frac{{\mathbf{X}}_{\mathbf{L}}}{\mathbf{4}}\mathbf{ }\mathbf{,}\mathbf{ }\mathbf{4}{\mathit{X}}_{\mathbf{C}}$
    • $R , X_{L } , X_C$
    • $\mathbf{4}\mathit{R}\mathbf{ }\mathbf{,}\mathbf{ }\mathbf{4}{\mathit{X}}_{\mathbf{L}\mathbf{ }}\mathbf{,}\mathbf{ }\frac{{\mathbf{X}}_{\mathbf{C}}}{\mathbf{4}}$

11. 11] ما مقدار التيار الفعال عند تردد الرنين بوحده الامبير :

    • $25$
    • $10$
    • $12.5$
    • $3.125$

12. 12] دارة [RLC] في حالة رنين تررها الزاوي [10^-3 rad/s] و اكبر قيمة للتيار الفعال [ A0.2] و معتمدا على البيانات الموضحة في الشكل فإن مقدار القيمة الفعالة للجهد بوحدة الفولت و مقدار محاثة المحث بوحدة الهنري :





    • ${\mathit{V}}_{\mathbf{r}\mathbf{m}\mathbf{s}}\mathbf{ }\mathbf{=}\mathbf{ }\mathbf{16}\mathbf{ }\mathit{V}\mathbf{ }\mathbf{,}\mathbf{ }\mathit{L}\mathbf{ }\mathbf{=}\mathbf{ }\mathbf{0}\mathbf{.}\mathbf{5}\mathbf{ }\mathit{H}\mathbf{ }$
    • ${\mathit{V}}_{\mathbf{rms}}\mathbf{ }\mathbf{=}\mathbf{ }\mathbf{16}\mathbf{ }\mathit{V}\mathbf{ }\mathbf{,}\mathbf{ }\mathit{L}\mathbf{ }\mathbf{=}\mathbf{ }\mathbf{0}\mathbf{.}\mathbf{2}\mathbf{ }\mathit{H}\mathbf{ }$
    • ${\mathit{V}}_{\mathbf{rms}}\mathbf{ }\mathbf{=}\mathbf{400}\mathbf{ }\mathit{V}\mathbf{ }\mathbf{,}\mathbf{ }\mathit{L}\mathbf{ }\mathbf{=}\mathbf{ }\mathbf{0}\mathbf{.}\mathbf{5}\mathbf{ }\mathit{H}\mathbf{ }$
    • ${\mathit{V}}_{\mathbf{rms}}\mathbf{ }\mathbf{=}\mathbf{400}\mathbf{ }\mathit{V}\mathbf{ }\mathbf{,}\mathbf{ }\mathit{L}\mathbf{ }\mathbf{=}\mathbf{ }\mathbf{0}\mathbf{.}\mathbf{2}\mathbf{ }\mathit{H}\mathbf{ }$

13. 13] دارة [AC] تحتوي على مصدر فرق جهد متردد قيمته الفعالة [V 100] و مقاومة مقدارها]  $\mathbf{800}\mathbf{ }\mathit{\Omega }\mathbf{ }$] و محث محائته ، و مواسع، تتصل جميعها على التوالي ، فاذا كان التردد للمصدر [Hz 50] فان مقدار المقاوقة المواسعية التي تجعل قراءة الاميئر تساوي [A 0.1]

    • $600 \Omega$
    • $628 \Omega$
    • $1000 \Omega$
    • $28 \Omega$

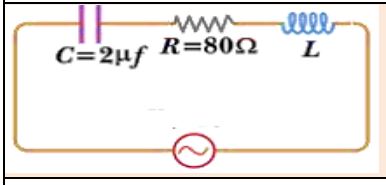

14. 14] عند الوصول الى حالة الرنين فان مقدار محاثة المحث بوحدة الهنري [µH] :

    • $6$
    • $16$
    • $4$
    • $25.0$

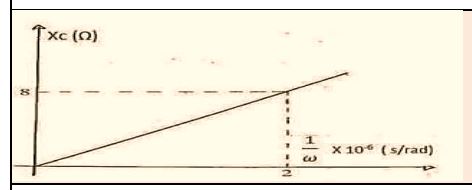

15.  يمثل الرسم البياني المجاور العلاقة بين المعاوقة المحثية و مقلوب التردد الزاوي في دارة تحتوي على مواسع و مقاومه و محث متصلة على التوالي مع مصدر جهد متردد [AC] اجب عن الفقرتين 14 ، 15

    15] مقدار مواسعة المواسع بوحده [µF]

    • $0.25$
    • $4$
    • $16$
    • $6$
