اشباه الوصلات - استاذ ثائر ابو لبده

1. 1) المادة النقية التي لها العدد الأقل من الاكترونات الحره هي

   • $\text{المواد العازلة }$
   • $\text{المواد الموصلة}$
   • $\text{اشباه الموصلات}$
   • $\text{بلوره من نوع (P)}$

2. 2) الماده التي تضاف الى بلوره السليكون النقي فينتج اللورة من النوع (p) هي :

   • $\text{الجرمانيوم (رباعي التكافؤ)}$
   • $\text{الانتيمون (خماسي التكافؤ)}$
   • $\text{البورون (ثلاثي التكافؤ)}$
   • $\text{الفلور (سباعي التكافؤ)}$

3. 3) حتى يكون الثنائي البلوري في حالة انحياز عكسي يجب ان يكون :

   • $\text{يطبق فرق جهد خارجي موجب على مصعده و آخر سالب على مهبطه}$
   • $\text{يكون جهد مصعده اقل من جهد مهبطه}$
   • $\text{يطبق فرق جهد خارجي سالب على مصعده و اخر موجب على مهبطه}$
   • $\text{يكون جهد مصعده اكبر من جهد مهبطه}$

4.  4) اعتمادا على البيانات في الدارة الكهربائية التالية فان مقدار التيار المار في كل مصباح بوحده ملي امبير (mA) يساوي اذا كانت مقاومة كل مصباح ($\mathit{\Omega }$ K 10)

   • ${\mathit{I}}_{\mathbf{1}}\mathbf{=}\mathbf{0}\mathbf{.}\mathbf{17}\mathbf{ }\mathbf{,}\mathbf{ }{\mathit{I}}_{\mathbf{2}}\mathbf{=}\mathbf{0}\mathbf{.}\mathbf{13}$
   • ${\mathit{I}}_{\mathbf{1}}\mathbf{=}\mathbf{0}\mathbf{.}\mathbf{13}\mathbf{ }\mathbf{,}\mathbf{ }{\mathit{I}}_{\mathbf{2}}\mathbf{=}\mathbf{0}\mathbf{.}\mathbf{17}$
   • ${\mathit{I}}_{\mathbf{1}}\mathbf{=}\mathbf{0}\mathbf{.}\mathbf{17}\mathbf{ }\mathbf{,}\mathbf{ }{\mathit{I}}_{\mathbf{2}}\mathbf{=}\mathbf{0}$
   • ${\mathit{I}}_{\mathbf{1}}\mathbf{=}\mathbf{0}\mathbf{ }\mathbf{,}\mathbf{ }{\mathit{I}}_{\mathbf{2}}\mathbf{=}\mathbf{0}\mathbf{.}\mathbf{13}$

5. 5) عندما تكون الدارة في حالة انحياز عكسي



   • $\text{لا يمكن ان يمر تيار مهما كان جهد المصدر}$
   • $\text{يمر تيار اذا كان جهد المصدر أكبر من حاجز جهد الثناني}$
   • $\text{يمر تيار اذا كان جهد المصدر اقل من حاجز جهد الثناني}$
   • $\text{عند زيادة فرق الجهد لنصل الى جهد الانهيار (VBR)}$

6. 6] تكون الفجوات هي ناقلات التيار الاغلبية في

   • $\text{الثنائي البلوري (Diode) }$
   • $\text{ترانزستور}$
   • $\text{بلوره من نوع (n)}$
   • $\text{بلوره من نوع (P)}$

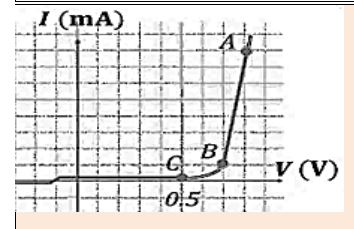

7. 7] الرسم البياني يوضح العلاقة بين التيار الكهربائي المار في ثنائي بلوري و فرق الجهد بين طرفيه في دارة كهربائية تحتوي على مقاومه مقدارها [2 K 5] ، اذا علمت ان التيار عند النقطة [A] يساوي [3mA]فان مقدار فرق جهد المصدر V_Bicel] بوحده الفولت

   • $15.5$
   • $14.5$
   • $14.3$
   • $15.7$

8. دارة تقويم نصف موجه متكاملة تستخدم لانارة مصباح بشكل متقطع تنتج اشارة مربعه ، تم بتوصيلها بثنائي بلوريو مقاومة على النحو المبين في الشكل المجاور ، اعتمادا على البيانات الموضحة على الشكل : اجب عن الفقرتين (23) و (24)

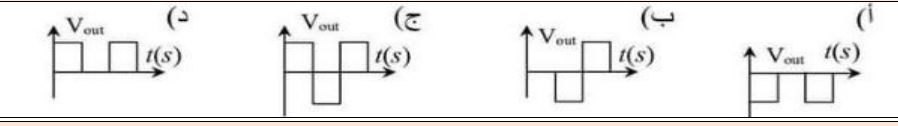

   8] شكل الموجة الناتجة و الماره في المقاومة [R]



   • $أ$
   • $ب$
   • $ج$
   • $د$

9. 9] عدد المرات التي سيضئ فيها المصباح في ثلاثة دقائق :

   • $15$
   • $30$
   • $900$
   • $1800$

10. 10] يمثل الرسم التالي ترانزستور من نوع

    • $\mathit{n}\mathit{p}\mathit{n}$
    • $\mathit{p}\mathit{n}\mathit{p}$
    • $\mathit{p}\mathit{p}\mathit{n}$
    • $\mathit{n}\mathit{n}\mathit{p}$
