امتحان الحث الكهرومغناطيسي-معاذ قسايمة

1. 1- في الشكل المجاور تتولد (${\epsilon }^{‵}$) طردية عندما



   • $\mathrm{عند} \mathrm{ثبات} \mathrm{قيمة} \mathrm{المقاومة}$
   • $\mathrm{وصول} \mathrm{التيار} \mathrm{الى} \mathrm{قيمته} \mathrm{العظمى}$
   • $\mathrm{انقاص} \mathrm{قيمة} \mathrm{المقاومة}$
   • $\mathrm{زيادة} \mathrm{قيمة} \mathrm{المقاومة}$

2. 2- يعمل الحث الذاتي لملف في دارة كهربائية على :

   • $\mathrm{أسرع} \mathrm{نمو} \mathrm{تيار} \mathrm{الدارة} \mathrm{واسراع} \mathrm{تلاشيه}$
   • $\mathrm{أبطاء} \mathrm{نمو} \mathrm{تيار} \mathrm{الدارة} \mathrm{وابطاء} \mathrm{تلاشيه}$
   • $\mathrm{أسراع} \mathrm{نمو} \mathrm{تيار} \mathrm{الدارة} \mathrm{وابطاء} \mathrm{تلاشيه}$
   • $\mathrm{أبطاء} \mathrm{نمو} \mathrm{تيار} \mathrm{الدارة} \mathrm{واسراع} \mathrm{تلاشيه}$

3. 3- حتى يكون الثنائي البلوري في حالة انحياز أمامي يجب ان

   • $\mathrm{يطبق} \mathrm{فرق} \mathrm{جهد} \mathrm{خارجي} \mathrm{موجب} \mathrm{على} \mathrm{مصعده} , \mathrm{وأخر} \mathrm{سالب} \mathrm{على} \mathrm{مهبطة}$
   • $\mathrm{يطبق} \mathrm{فرق} \mathrm{جهد} \mathrm{خارجي} \mathrm{سالب} \mathrm{على} \mathrm{مصعده} , \mathrm{وأخر} \mathrm{موجب} \mathrm{على} \mathrm{مهبطة}$
   • $\mathrm{يكون} \mathrm{جهد} \mathrm{مصعده} \mathrm{أقل} \mathrm{من} \mathrm{جهد} \mathrm{مهبطة}$
   • $\mathrm{يكون} \mathrm{جهد} \mathrm{مصعده} \mathrm{أكبر} \mathrm{من} \mathrm{جهد} \mathrm{مهبطة} \mathrm{بما} \mathrm{لا} \mathrm{يزيد} \mathrm{على} (v1.0)$

4. 4- عند اشابة بلورة السيلكون بعنصر خماسي التكافؤ ينتج :

   • $\mathrm{بلورة} \mathrm{من} \mathrm{نوع} p$
   • $\mathrm{بلورة} \mathrm{من} \mathrm{نوع} n$
   • $\mathrm{ثنائي} \mathrm{بلوري}$
   • $\mathrm{ترانزستور}$

5. 5- دارة AC , إذا علمت أن مصدر فرق الجهد يعطى بالعلاقة $∆\nu =50 \sin \left(100\mathrm{\pi t}\right)$ , اعتمادا على الشكل المجاور  الذي يوضح دارة كهربائية تحتوي على ثنائي بلوري مصنوع من مادة السيلكون ومصباح , فإن عدد إضافة المصباح في الثانية الواحدة هي :



   • $5$
   • $6$
   • $25$
   • $500$

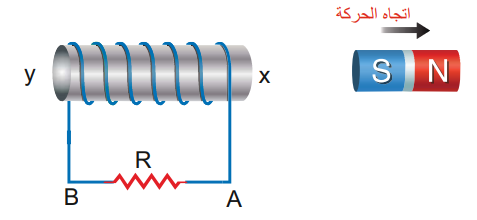

6. 6- في الشكل , عند ايجاد قطب جنوبي يتولد مجال مغناطيسي في الملف (س,ص) واتجاه التيار  بالمقاومة على الترتيب :



   • $(x \mathrm{إلى} y),(A \mathrm{إلى} B)$
   • $(y \mathrm{إلى} x),(B \mathrm{إلى} A)$
   • $(x \mathrm{إلى} y),(B \mathrm{إلى} A)$
   • $(y \mathrm{إلى} x),(A \mathrm{إلى} B)$

7. 7- في الشكل حلقة فلزية موضوع في مجال مغناطيسي منتظم , إذا عكس اتجاه المجال فإنه :



   • $\mathrm{يتولد} \mathrm{تيار} \mathrm{حثي} \mathrm{مع} \mathrm{عقارب} \mathrm{الساعة}$
   • $\mathrm{يتولد} \mathrm{تيار} \mathrm{حثي} \mathrm{عكس} \mathrm{عقارب} \mathrm{الساعة}$
   • $\mathrm{لا} \mathrm{يتولد} \mathrm{تيار} \mathrm{حثي}$
   • $\mathrm{تبدأ} \mathrm{الحلقة} \mathrm{بالدوران}$

8. 8- موصل يسري به تيار نحو الناظر , عند زيادة التيار بالموصل يكون اتجاه التيار في الحلقة :



   • $\mathrm{مع} \mathrm{عقارب} \mathrm{الساعة} \mathrm{واتجاه} \mathrm{المجال} \mathrm{نحو} \mathrm{الناظر}$
   • $\mathrm{عكس} \mathrm{عقارب} \mathrm{الساعة} \mathrm{واتجاه} \mathrm{المجال} \mathrm{نحو} \mathrm{الناظر}$
   • $\mathrm{عكس} \mathrm{عقارب} \mathrm{الساعة} \mathrm{واتجاه} \mathrm{المجال} \mathrm{بعيدا} \mathrm{عن} \mathrm{الناظر}$
   • $\mathrm{لا} \mathrm{يتولد} \mathrm{تيار} \mathrm{حثي}$

9. 9- يزودنا مولد كهربائي بفرق جهد متردد يتغير حسب العلاقة ($∆v=420 \sin 400\mathrm{\pi t}$) , ان مقدار فرق الجهد المتردد بين طرفي المولد عند اللحظة ($t=\frac{1}{800}S$) ,وتردده يساويان :

   • $200 Hz , 420 v$
   • $0.005 Hz , 240 v$
   • $200 Hz , 210 v$
   • $0.005 Hz , 210 v$

10. 10- عند زيادة تردد مصدر فرق الجهد فإن الذي يحدث لكل من المعاوقة المواسعة والمعاوقة الحثية على الترتيب :

    • $\mathrm{تقل} , \mathrm{لا} \mathrm{تتغير}$
    • $\mathrm{تزداد} , \mathrm{تقل}$
    • $\mathrm{تقل} , \mathrm{تزداد}$
    • $\mathrm{لا} \mathrm{تتغير} , \mathrm{تقل}$
