امتحان الحث الكهرومغناطيسي-محمود الزيات

1. 1- يقاس التدفق المغناطيسي بوحدة ويبر $\left(wb\right)$ والتي تكافئ

   • $T.m$
   • $T.m^2$
   • $T/m$
   • $T/m^2$

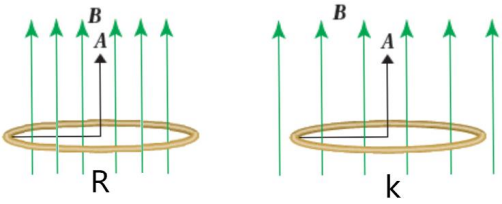

2. 2- معتمداً على الشكل المجاور  احدى التالية صحيحة



   • $B_K=B_R , {\varphi }_K={\varphi }_R$
   • $B_K<B_R , {\varphi }_K={\varphi }_R$
   • $B_K>B_R , {\varphi }_K<{\varphi }_R$
   • $B_K<B_R , {\varphi }_K<{\varphi }_R$

3. 3- مجال مغناطيسي B يخترق سطحاً مساحته A إذا كان المجال يوازي المساحة فان التغير في التدفق المغناطيسي عندما ينعكس اتجاه المجال يساوي

   • $BA$
   • $2BA$
   • $-2BA$
   • $0$

4. 4- مجال مغناطيسي B يخترق سطحاً مساحته A لكي يكون التدفق مساو لنصف قيمته العظمى فان الزاوية بين المجال ومستوى السطح تساوي

   • $0$
   • $30$
   • $60$
   • $90$

5. 5- معتمداً على الشكل المجاور وعلما بان مقدار مساحة السطح تساوي $0.3m^2$ فان مقدار التدفق المغناطيسي بوحدة ويبر تساوي



   • $-0.36$
   • $0.36$
   • $-0.48$
   • $-0.48$

6. 6- يمثل الشكل المجاور مكعب مساحة كل وجه له يساوي A مغمور في مجال مغناطيسي B ان التدفق المغناطيسي الكلي على المكعب يساوي



   • $BA$
   • $2BA$
   • $6BA$
   • $0$

7. ملف مربع الشكل عدد لفاته 200 لفة ومقاومته 8 أوم موضوع في مجال مغناطيسي منتظم مقداره $0.4$ تسلا واتجاهه يوازي متجه المساحة كما في الشكل إذا دار الملف ربع دورة خلال $0.1s$ اجب عن الأسئلة 7 و8



   7- ان مدار القوة الدافعة الحثية يساوي بوحدة فولت

   • $64$
   • $-64$
   • $32$
   • $-32$

8. 8- ان مقدار التيار الحثي المتولد في الملف بوحدة أمبير يساوي

   • $4$
   • $-4$
   • $8$
   • $-8$

9. 9- معتمداً على الشكل المجاور والذي يمثل حلقة فلزية موضوعة في مجال مغناطيسي منتظم ان اتجاه التيار الحثي لحظة نقصان المجال يكون نحو



   • $\mathrm{مع} \mathrm{عقارب} \mathrm{الساعة} \mathrm{ليقاوم} \mathrm{الزيادة} \mathrm{في} \mathrm{التدفق}$
   • $\mathrm{عكس} \mathrm{عقارب} \mathrm{الساعة} \mathrm{ليقاوم} \mathrm{الزيادة} \mathrm{في} \mathrm{التدفق}$
   • $\mathrm{مع} \mathrm{عقارب} \mathrm{الساعة} \mathrm{ليقوم} \mathrm{النقصان} \mathrm{في} \mathrm{التدفق}$
   • $\mathrm{عكس} \mathrm{عقارب} \mathrm{الساعة} \mathrm{ليقاوم} \mathrm{النقصان} \mathrm{في} \mathrm{التدفق}$

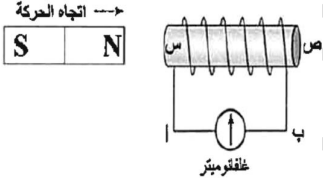

10. 10- معتمداً على الشكل المجاور ان اتجاه المجال المغناطيسي الحثي المتولد في الملف واتجاه التيار الحثي في الملف بالنسبة لناظر عن يمينها نحو



    • $\mathrm{من} س \mathrm{الى} ص ، \mathrm{مع} \mathrm{عقارب} \mathrm{الساعة}$
    • $\mathrm{من} ص \mathrm{الى} س ، \mathrm{مع} \mathrm{عقارب} \mathrm{الساعة}$
    • $\mathrm{من} س \mathrm{الى} ص ، \mathrm{عكس} \mathrm{عقارب} \mathrm{الساعة}$
    • $\mathrm{من} ص \mathrm{الى} س ، \mathrm{مع} \mathrm{عقارب} \mathrm{الساعة}$

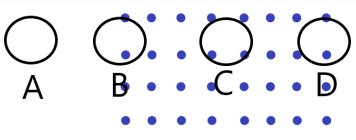

11. 11- يمثل الشكل المجاور حلقة دائرية تتحرك من النقطة A الى النقطة D بسرعة ثابتة في مجال مغناطيسي منتظم إن النقطة التي يتولد عندها تيار حثي مع عقارب الساعة هي



    • $A$
    • $B$
    • $C$
    • $D$

12. 12- معتمداً على الشكل المجاور إن



    • $\mathrm{جهد} a \mathrm{أعلى} \mathrm{من} \mathrm{جهد} b$
    • $\mathrm{جهد} a \mathrm{أقل} \mathrm{من} \mathrm{جهد} b$
    • $\mathrm{جهد} a \mathrm{يساوي} \mathrm{جهد} b$
    • $\mathrm{جهد} a و b \mathrm{يساوي} \mathrm{صفر}$

13. 13- يمثل الشكل المجاور موصل (سلك) $\left(ab\right)$ يتحرك داخل مجال مغناطيسي منتظم إن اتجاه التيار الحثي المتولد في السلك المتحرك



    • $\mathrm{من} a \mathrm{الى} b$
    • $\mathrm{من} b \mathrm{الى} a$
    • $\mathrm{عكس} \mathrm{عقارب} \mathrm{الساعة}$
    • $\mathrm{للأسفل} \mathrm{في} \mathrm{المقاومة}$

14. 14- يمثل الشكل المجاور موصل يتحرك نحو اليسار إذا تكون تيار حثي مع عقارب الساعة فان اتجاه المجال المغناطيسي نحو



    • $\mathrm{للخارج}$
    • $\mathrm{للداخل}$
    • $\mathrm{للأعلى}$
    • $\mathrm{للأسفل}$

15. 15- معتمداً على الشكل المجاور ان الحالة التي يكون فيها اتجاه القوة الدافعة الحثية بنفس اتداه القوة الدافعة للبطارية هي



    • $b \mathrm{فقط}$
    • $c \mathrm{فقط}$
    • $a وb$
    • $b وc$

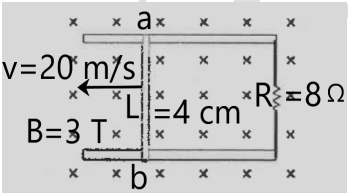

16. يمثل الشكل المجاور موصل مستقيم يتحرك بسرعة ثابتة اجب عن الأسئلة 16 و 17



    16- ان مقدار القوة الدافعة الحثية بالفولت يساوي

    • $2,4$
    • $4.8$
    • $6.4$
    • $0.1$

17. 17- ان مقدار واتجاه التيار الحثي في المقاومة

    • $4.0 \mathrm{من} a \mathrm{الى} b$
    • $4.0 \mathrm{من} b \mathrm{الى} a$
    • $3.0 \mathrm{من} a \mathrm{الى} b$
    • $3.0 \mathrm{من} b \mathrm{الى} a$

18. 18- ينص قانون لنز على أن اتجاه التيار الكهربائي الحثي ي كون في الاتجاه الذي يقاوم

    • $\mathrm{الزيادة} \mathrm{في} \mathrm{التدفق}$
    • $\mathrm{النقصان} \mathrm{في} \mathrm{التدفق}$
    • $\mathrm{التغير} \mathrm{في} \mathrm{التدفق}$
    • $\mathrm{التدفق}$

19. 19- بالاعتماد على الشكل المجاور ان اتجاه التيار الحثي في مقاومة الملف الثانوي عند اغلاق مفتاح الملف الابتدائي من



    • $A \mathrm{الى} B \mathrm{ليقاوم} \mathrm{الزيادة} \mathrm{في} \mathrm{التدفق}$
    • $B \mathrm{الى} A \mathrm{ليقاوم} \mathrm{الزيادة} \mathrm{في} \mathrm{التدفق}$
    • $A \mathrm{الى} B \mathrm{ليقاوم} \mathrm{النقصان} \mathrm{في} \mathrm{التدفق}$
    • $B \mathrm{الى} A \mathrm{ليقاوم} \mathrm{النقصان} \mathrm{في} \mathrm{التدفق}$

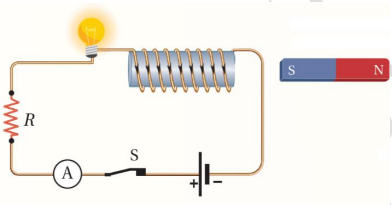

20. 20- معتمداً على الشكل المجاور وعند ابتعاد المغناطيس من الملف فان اضاءة المصباح



    • $\mathrm{تزداد} \mathrm{لمقاومة} \mathrm{الزيادة} \mathrm{في} \mathrm{التدفق}$
    • $\mathrm{تقل} \mathrm{لمقاومة} \mathrm{الزيادة} \mathrm{في} \mathrm{التدفق}$
    • $\mathrm{تزداد} \mathrm{لمقاومة} \mathrm{النقصان} \mathrm{في} \mathrm{التدفق}$
    • $\mathrm{تقل} \mathrm{لمقاومة} \mathrm{النقصان} \mathrm{في} \mathrm{التدفق}$

21. 21- تقاس محاثة المحث بوحدة هنري $\left(H\right)$ والتي تكافئ

    • $V.A/s$
    • $A.S/V$
    • $V.s.A$
    • $V.S/A$

22. 22- يمثل الشكل المجاور موصلين A وB قابلان للحركة على مجرى فلزي مغمور كليا في مجال مغناطيسي إن اتجاه التيار الحثي المتكون في الدارة عند تحريك الموصل A نحو اليمين وb نحو اليسار



    • $\mathrm{مع} \mathrm{عقارب} \mathrm{الساعة} \mathrm{ليقاوم} \mathrm{الزيادة} \mathrm{في} \mathrm{التدفق}$
    • $\mathrm{مع} \mathrm{عقارب} \mathrm{الساعة} \mathrm{ليقاوم} \mathrm{النقصان} \mathrm{في} \mathrm{التدفق}$
    • $\mathrm{عكس} \mathrm{عقارب} \mathrm{الساعة} \mathrm{ليقاوم} \mathrm{الزيادة} \mathrm{في} \mathrm{التدفق}$
    • $\mathrm{عكس} \mathrm{عقارب} \mathrm{الساعة} \mathrm{ليقاوم} \mathrm{النقصان} \mathrm{في} \mathrm{التدفق}$

23. 23- معتمداً على الشكل المجاور والذي يمثل موصل مستقيم يمر به تيار كهربائي $\left(I\right)$ وحلقة دائرية بجانب الموصل ان اتجاه التيار الحثي المتولد في الحلقة عند زيادة تيار  الموصل المستقيم نحو



    • $\mathrm{مع} \mathrm{عقارب} \mathrm{الساعة} \mathrm{ليقاوم} \mathrm{الزيادة} \mathrm{في} \mathrm{التدفق} \mathrm{المغناطيسي}$
    • $\mathrm{مع} \mathrm{عقارب} \mathrm{الساعة} \mathrm{ليقاوم} \mathrm{النقصان} \mathrm{في} \mathrm{التدفق} \mathrm{المغناطيسي}$
    • $\mathrm{عكس} \mathrm{عقارب} \mathrm{الساعة} \mathrm{ليقاوم} \mathrm{الزيادة} \mathrm{في} \mathrm{التدفق} \mathrm{المغناطيسي}$
    • $\mathrm{عكس} \mathrm{عقارب} \mathrm{الساعة} \mathrm{ليقاوم} \mathrm{النقصان} \mathrm{في} \mathrm{التدفق} \mathrm{المغناطيسي}$

24. 24- معتمداً على الشكل المجاور والذي يمثل موصل مستقيم يمر به تيار كهربائي $\left(I\right)$ وحلقة دائرية بجانب الموصل ان اتجاه التيار الحثي المتولد في الحلقة عند ابتعادها عن الموصل المستقيم نحو





    • $\mathrm{مع} \mathrm{عقارب} \mathrm{الساعة} \mathrm{ليقاوم} \mathrm{الزيادة} \mathrm{في} \mathrm{التدفق} \mathrm{المغناطيسي}$
    • $\mathrm{مع} \mathrm{عقارب} \mathrm{الساعة} \mathrm{ليقاوم} \mathrm{النقصان} \mathrm{في} \mathrm{التدفق} \mathrm{المغناطيسي}$
    • $\mathrm{عكس} \mathrm{عقارب} \mathrm{الساعة} \mathrm{ليقاوم} \mathrm{الزيادة} \mathrm{في} \mathrm{التدفق} \mathrm{المغناطيسي}$
    • $\mathrm{عكس} \mathrm{عقارب} \mathrm{الساعة} \mathrm{ليقاوم} \mathrm{النقصان} \mathrm{في} \mathrm{التدفق} \mathrm{المغناطيسي}$

25. محث مكون من 400 لفة ومعامل الحث الذاتي له $0.2 H$ يمر فيه تيار  كهربائي مقداره $0.5A$ اذا نقص التيار حتى انقطع خلال $0.08 s$ اجب عن الأسئلة 25 و26

    25- ان مقدار التغير في التدفق المغناطيسي بوحدة $Wb$ يساوي

    • $5\times {10}^{-4}$
    • $-5\times {10}^{-4}$
    • $2.5\times {10}^{-4}$
    • $-2.5\times {10}^{-4}$

26. 26- ان مقدار متوسط القوة الدافعة الكهربائية الحثية بوحدة فولت تساوي

    • $2.5$
    • $-2.5$
    • $1.25$
    • $-1.25$

27. 27- ملف لولبي عدد لفاته $10000$ لفة ومساحة مقطعه العرضي $(1 c{m}^2)$ وطوله $( 0.5\mathrm{\pi } \mathrm{cm} )$ يمر به تيار مقداره $( 6A)$ إذا انعكس اتجاه التيار ان مقدار القوة الدافعة الكهربائية الحثية بوحدة $\left(V\right)$ يساوي خلال زمن مقداره $(0.4s)$  $({\mu }_0=4\mathrm{\pi }\times {10}^{-7})$

    • $12$
    • $-12$
    • $24$
    • $-24$

28. 28- يعتبر المحول المرسوم جانباً محول



    • $\mathrm{رافع} \mathrm{للجهد} \mathrm{لان} {}_{2}N<{}_{1}N$
    • $\mathrm{رافع} \mathrm{للجهد} \mathrm{لان} {}_{2}N>{}_{1}N$
    • $\mathrm{خافض} \mathrm{للجهد} \mathrm{لان} {}_{2}N<{}_{1}N$
    • $\mathrm{خافض} \mathrm{للجهد} \mathrm{لان} {}_{2}N>{}_{1}N$

29. 29- محول كهربائي نسبة عدد لفات ملفه الابتدائي الى عدد لفات ملفه الثانوي $(N_1:N_2)$ هي $(4:1)$ إذا كان فرق الجهد لملفه الابتدائي $(100 V)$ والمقاومة الموصولة مع الملف الثانوي تساوي $10 \Omega$ان مقدار تيار الملف الابتدائي بالأمبير يساوي

    • $2.5$
    • $10$
    • $25$
    • $0.625$

30. بالاعتماد على الشكل المجاور والذي يمثل حلقة مربعة طول ضلعها $2 cm$ موضوعة داخل ملف لولبي نصف قطره $5 cm$ وطوله $20 cm$ وعدد لفاته $1000$ لفة ويسري فيه تيار كهربائي مقداره $2 A$ اجب عن الأسئلة 30 و 31:



    30- ان مقدار التدفق المغناطيسي عبر الحلقة بوحدة $Wb$ يساوي

    • $5\times {10}^{-6}$
    • $4\times {10}^{-6}$
    • $3\times {10}^{-6}$
    • $2\times {10}^{-6}$

31. 31- ان مقدار القوة الدافعة الكهربائية الحثية المتوسطة المتولدة في الحلقة عندما يتلاشى التيار خلال في الملف خلال $2 s$ يساوي بوحدة فولت

    • $2.5\times {10}^{-6}$
    • $2\times {10}^{-6}$
    • $1.5\times {10}^{-6}$
    • $1\times {10}^{-6}$

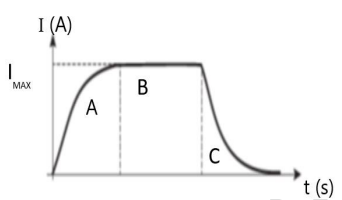

32. 32- معتمداً على الشكل المجاور والذي مثل العلاقة بين التيار والزمن لدارة تحتوي على محث ومقاومة وبطارية يتكون تيار حثي عكس اتجاه تيار البطارية في الفترة



    • $A$
    • $B$
    • $C$
    • $A و B$
