امتحان شامل للبوحدة البوابات مع اجابته-3

1. 1) تتكون الدوائر المنطقية من

   • عدد من البوابات المنطقية
   • عدد من البوابات الكهربائية
   • عدد من الدوائر المنطقية
   • عدد من الدوائر الكهربائية

2. 2) يعتبر العدد 0 أو العدد 1 في التعابير المنطقية مثال على

   • متغير منطقي
   • ثابت منطقي
   • عبارة منطقية بسيطة
   • عبارة منطقية مركبة

3. 3) البوابة المنطقية تقوم بعملية منطقية على؟

   • مدخل واحد على الأكثر
   • مدخل واحد على الأقل
   • مدخلين
   • مدخلين على الأقل

4. 4) الحالة التي تمثل بالرمز الثنائي 1 هي؟

   • غلق الدارة
   • فتح الدارة
   • حالة السكون
   • حالة الحركة

5. 5) قانون عدد الاحتمالات لبناء جدول الحقيقة:

   • عدد الاحتمالات = 2 × عدد المتغيرات
   • عدد الاحتمالات = 2 عدد المتغيرات
   • عدد الاحتمالات = عدد المتغيرات2
   • عدد الاحتمالات = عدد المتغيرات

6. 6) العبارة المنطقية التي تمثلها البوابة المنطقية OR الذي مدخلاها B و X ومخرجها A:

   • A = X OR B
   • A =B OR X
   • X = A OR B
   • أ + ب

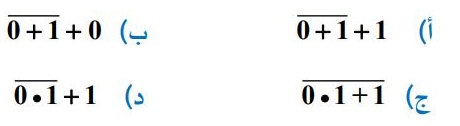

7. 7) عدد الاحتمالات جدول الحقيقة للعبارة المنطقية A AND B AND A:

   • 3
   • 8
   • 4
   • 6

8. 8) ناتج العبارة المنطقية 0 X AND.

   • 1
   • 0
   • نفس قيمة المتغير x
   • لا شيء مما ذكر

9. 9) ناتج العبارة المنطقية 0 X OR.

   • 1
   • 0

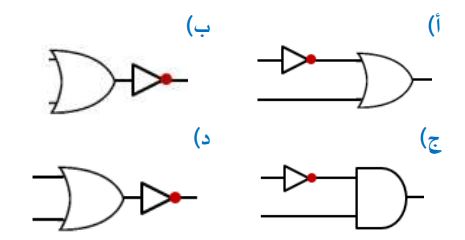

   • نفس قيمة المتغير x
   • لا شيء مما ذكر

10. 10) عدد المداخل في البوابة المنطقية التي تمثلها العبارة الاتية

    • 5
    • 4
    • 3
    • لا شيء مما ذكر

11. 11) عدد المعاملات المنطقية في العبارة الاتية    NOT (A AND B OR C) AND NOT D

    • 5
    • 4
    • 3
    • لا شيء مما ذكر

12. 12) إذا علمت ان 1=A و 0=B و C = O و 1=D فإن عدد الخطوات لإيجاد ناتج تسلسل تنفيذ العبارة الاتية دون خطوة التعويض :  NOT (A AND B OR C) AND NOT

    • 5
    • 4
    • 3
    • لا شيء مما ذكر

13. 13) أعد كتابة العبارة الآتية بأبسط صورة ممكنة NOT NOT NOT NOT NOT A:

    • A
    • NOT A
    • 1/0
    • لا شيء مما ذكر

14. 14) عند إيجاد ناتج العبارة      A AND NOT (B AND (C OR D))

    • يتم حل بوابة NOT أولاً
    • يتم حل بوابة AND أولاً
    • يتم الحل من اليسار باتجاه اليمين
    • يتم حل بوابة OR اولاً

15. 15) قيمة X في العبارة المنطقية الآتية تساوي X = A AND NOT A :

    • 1
    • 0
    • A
    • 1/0

16. 16) إذا كانت قيمة X في الشكل المجاور هي 0 فإن Z ,Y قد تكون جميع ما يلي ما عدا :

    • 0=Z=1,Y
    • Z=0,Y=1
    • Z=0,Y=0
    • Z=1,Y=1

17. 17) العبارة المنطقيةالتي تمثلها الدارة الكهربائية في الشكل المجاور هي:

    • ((A AND B) OR (C AND D)) AND E
    • ((A AND B) AND (C AND D)) AND E
    • ((A OR C) AND (B OR D)) AND E
    • A or B or C OR D and E

18. 18) العبارة المنطقية التي تمثلها البوابة الآتية هي

    • (A = NOT (A AND B OR C
    • Z = NOT (A AND B OR C)
    • Z = NOT (A AND C OR A)
    • NOT A AND B OR B

19. 19) NOR بوابة مشتقة ناتجة عن بوابتين أساسيتين موصولتين حسب الآتي.

    • مدخل OR متصل مع مخرج NOT
    • مخرج OR متصل مع مدخل NOT
    • مخرج OR متصل مع مخرج NOT
    • مدخل OR متصل مع مدخل NOT

20. 20) أعد كتابة العبارة المنطقية الآتية بأبسط صورة NOT A NOR B:

    • A NOR B
    • A OR B
    • A NOT B
    • لا شيء مما ذكر

21. 21) أعد كتابة العبارة المنطقية الآتية باستخدام البوابات المنطقية الأساسية فقط  A NOR NOT B

    • NOT A OR NOT B
    • NOT (A OR NOT B)
    • NOT (A AND NOT B)
    • NOT (A OR B)

22. 22) اذا كانت 0 = A =0 , B فإن العبارة المنطقية التي ناتجها 1

    • A NOR NOT B
    • NOT (A NAND B)
    • A OR B
    • A NOR B

23. 23) اذا كان ناتج العبارة NOT A NOR (B NOR C) = 1   فإن قيم A,B,C

    • A = 0 , B = 1 , C = 0
    • A = 0 , B = 0 , C = 0
    • A = 0 , B = 0 , C = 1
    • A = 1 , B = 1 , C = 1

24. 24) ما قيمة Z في الرسمة الآتية علماً أن A = 1 , B = 0 , C = 1

    • 0
    • 1
    • 0/1
    • لا شيء مما ذكر

25. 25) جد ناتج العبارة الجبرية المنطقيةعلماً بأن : 1 = 0 , D= A = 1, B = O, C

    • A
    • 0
    • 1
    • 1/0

26. 26) كم عدد الخطوات دون خطوة التعويض التي نحتاجها للوصل لنتيجة العبارة

    • 3
    • 4
    • 5
    • 6

27. 27) العبارة الجبرية التي تمثلها الرسمة الآتية هي



    • أ
    • ب
    • ج
    • د

28. 28) أكتب العبارة الآتية (A AND B OR NOT (C AND D إلى الصيغة الجبرية



    • أ
    • ب
    • ج
    • د

29. 29) اذا كان ناتج العبارة الجبرية  فإن قيم A,B,C,D

    • A = 0  , B = 0  , C = 1      D = 1
    • A = 1  , B = 1  , C = 1      D = 1
    • A = 0  , B = 1  , C = 0      D = 1
    • A = 1  , B = 0  , C = 0      D = 0

30. 30) اذا كانت 0 = A = 1, B = 0, C فإن قيمة D التي تجعل ناتج العبارة الجبرية المنطقية تساوي 1 هي



    • 0
    • 1
    • 10
    • 11

31. 31) إذا علمت أن 1 = A = 0 , B = 1 , C = 0 , D ، فإن ناتج العبارة الجبرية الجبرية المنطقية هو:

    • 0
    • 1
    • 10
    • 11

32. 32) العبارة الجبرية المنطقية المكافئة للعبارة المنطقية (A AND NOT B) هي:



    • أ
    • ب
    • ج
    • د

33. 33) العبارة الجبرية المنطقية التي تمثلها البوابات في الشكل المجاور هي:



    • أ
    • ب
    • ج
    • د

34. 34) الخطوة التي تلي تعويض قيم المتغيرات لإيجاد ناتج العبارة الجبرية المنطقية ، علماً بأن A = 0 , B =1 , C = 1 , D = 0   هي:



    • أ
    • ب
    • ج
    • د

35. 35) إذا كان ناتج العبارة الجبرية المنطقية    يساوي (1) فإن قيم A, B, C, D تكون



    • A = 1 , B = 1 , C = 1 , D = 1
    • 1 = A = 0 , B = 0 , C = 1 , D
    • 1 =  A = 0 , B = 1 , C = 0 , D
    • 0 = A = 1 , B = 0 , C = 0 , D

36. 36) إذا كانت قيم 1 = A = 100 , B = 10, C ، فإن قيمة D التي تجعل العبارة الجبرية المنطقية  تساوي (1):

    • 0
    • 1
    • 10
    • 11

37. 37) إذا كان ناتج العبارة الجبرية المنطقية يساوي (1) فإن قيم A, B, C, D تكون:

    • 0 =A = 0 , B = 1 , C = 1 , D
    • A = 1 , B = 1 , C = 0 , D = 1
    • 1 = A = 1 , B = 0 , C = 0 , D
    • 1 =A = 0 , B = 0 , C = 1 , D

38. 38) العبارة الجبرية المنطقية التي تقابل البوابات المنطقية في الشكل المجاور هي:



    • أ
    • ب
    • ج
    • د

39. 39) لتمثيل العبارة المنطقية  (A . C + W) + (B + D)باستخدام البوابات المنطقية نبدأ بتمثيل:

    • B + D
    • A . C+W
    • A . C
    • C + W

40. 40) لتمثيل العبارة المنطقية باستخدام البوابات المنطقية آخر خطوة بعملية التمثيل هي:





    • أ
    • ب
    • ج
    • د

41. 41) عدد الاحتمالات التي يحتويها جدول الحقيقة للعبارة التالية:

    • 16
    • 4
    • 5
    • 20

42. 42) البوابة التي لها مدخل ومخرج واحد فقط هي:

    • AND
    • OR
    • NOT
    • NAND

43. 43) تعطي مخرجاً قيمته (0) إذا كانت قيمة المداخل جميعها (0) فقط:

    • OR
    • NOR
    • AND
    • NAND

44. 44) في الشكل المجاور ، لتحويل البوابات الجبرية المنطقية إلى العبارة الجبرية المنطقية الآتية: فإن الجزء الناقص في المستطيل المنقط هو :







    • أ
    • ب
    • ج
    • د

45. 45) أي من البوابات المنطقية الآتية تمثل العبارة المنطقية      X = NOT A NAND B NAND C



    • أ
    • ب
    • ج
    • د

46. 46) أي من البوابات المنطقية الآتية تمثل العبارة المنطقية NOT (NOT A NOR NOT B)



    • أ
    • ب
    • ج
    • د

47. 47) تعود تسمية الجبر المنطقي بهذا الاسم نسبة للعالم:

    • يوجين غوستمان
    • الجزري
    • كارل تشابيك
    • جورج بوول

48. 48) لتمثيل العبارة المنطقية (A . C) + (B + D) باستخدام البوابات المنطقية فإن الخطوة الثانية في عملية التمثيل هي:

    • (A . C)
    • (B + D)
    • (A + C)
    • (B . D)

49. 49) هي ثابت منطقي (0 . 1) أو متغير منطقي ( X . Y) أو مزيج من الثوابت والمتغيرات المنطقية ، يجمع بينها عمليات منطقية

    • البوابات المنطقية
    • العبارة الجبرية المنطقية
    • العبارة المشتقة
    • الجبر المنطقي (البوولي)

50. 50) لكي نكمل العبارة المنطقية  X = NOT (A AND B) OR (C--------D)

    • NOT OR
    • OR NOT
    • AND NOT
    • NOT AND
