امتحان نهائي فيزياء- توجيهي علمي نضال الافندي

1. الثوابت :

   $m_e=9.11\times {10}^{-31}kg , {\mu }_{\circ }=4\mathrm{\pi }\times {10}^{-7}$ , $m_p=1.0073 amu , m_p=1.0087 amu$

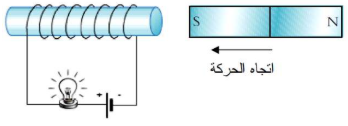

   1- في الدارة المبينة في الشكل لحظة تحريك المغناطيس نحو الملف فإن إضاءة المصباح الكهربائي



   • $\mathrm{تقل}$
   • $\mathrm{تزداد}$
   • $\mathrm{تبقى} \mathrm{ثابتة}$
   • $\mathrm{تقل} \mathrm{ثم} \mathrm{تزداد}$

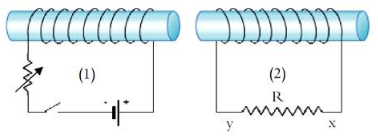

2. 2- اتجاه التيار الحثي في المقاومة $\left(R\right)$ المبينة في الدارة $\left(2\right)$ من الشكل، لحظة إغلاق الدارة $\left(1\right)$



   • $(x\to y ) \mathrm{بسبب} \mathrm{زيادة} \mathrm{التدفق} \mathrm{المغناطيسي}$
   • $(x\to y ) \mathrm{بسبب} \mathrm{نقصان} \mathrm{التدفق} \mathrm{المغناطيسي}$
   • $(y\to x ) \mathrm{بسبب} \mathrm{زيادة} \mathrm{التدفق} \mathrm{المغناطيسي}$
   • $(y\to x ) \mathrm{بسبب} \mathrm{نقصان} \mathrm{التدفق} \mathrm{المغناطيسي}$

3. ملف عدد لفاته 200 لفة ومقاومته $\left(5\Omega \right)$ , يشكل دارة مقفلة، يتغير التدفق المغناطيسي الذي يعبره خلال ثانيتين حسب الرسم البياني المجاور  , معتمدا على الرسم أجب السؤالي $(3,4)$



   3- القوة الدافعة الحثية المتولدة خلال كل فترة من الفترات $(a,b,c)$ بوحدة الفولت على الترتيب

   • $(4,0,-4)$
   • $(0,4,-4)$
   • $(2,-2,0)$
   • $(2,0,-2)$

4. 4- مقدار التيار الحثي المتولد في الملف خلال الفترة $\left(a\right)$ بوحدة الأمبير

   • $0.6$
   • $0.5$
   • $0.4$
   • $0.3$

5. 5-  في الشكل المجاور، عند تحريك الموصل $\left(ab\right)$ نحو اليمين بسرعة ثابتة بفعل قوة خارجية $\left(F\right)$ يتولد فيه تيار حثي . اتجاهه في الموصل $\left(ab\right)$



   • $a\to b,V_a>V_b$
   • $a\to b,V_a<V_b$
   • $b\to a,V_a>V_b$
   • $b\to a,V_a<V_b$

6. 6- ملف يتكون من $1000$ لفة ومساحة مقطعه $1\times {10}^{-2}{m}^2$ , مغمور في مجال مغناطيسي منتظم مقداره $0.16T$ ]تجاه عمودي على مستواه , فإذا عكس اتجاه المجال المغناطيسي خلال $0.8s$ فإن القوة الدافعة الحثية المتولدة . في الملف أثناء تغير المجال بوحدة الفولت تساوي



   • $10$
   • $8$
   • $6$
   • $4$

7. 7- يوضح الشكل ملف ابتدائي $\left(I\right)$ وثانوي $\left(II\right)$ متجاوران، عند لحظة غلق الدارة $\left(I\right)$ بالمفتاح $\left(S\right)$ ، اتجاه التيار الحثي في المقاومة $\left(R\right)$



   • $b\to a \mathrm{بسبب} \mathrm{زيادة} \mathrm{التدفق}$
   • $a\to b \mathrm{بسبب} \mathrm{زيادة} \mathrm{التدفق}$
   • $a\to b \mathrm{بسبب} \mathrm{نقصان} \mathrm{التدفق}$
   • $b\to a \mathrm{بسبب} \mathrm{نقصان} \mathrm{التدفق}$

8. 8- بالاعتماد على المعلومات المثبتة على الدارة الكهربائية المبينة في الشكل ، لا يصل التيار في الدارة إلى قيمته العظمى فور  إغلاقها بسبب



   • $\mathrm{تولد} \mathrm{قوة} \mathrm{دافعة} \mathrm{حثية} \mathrm{طردية} \mathrm{في} \mathrm{المحث} \mathrm{تقاوم} \mathrm{نمو} \mathrm{التيار}$
   • $\mathrm{تولد} \mathrm{قوة} \mathrm{دافعة} \mathrm{حثية} \mathrm{طردية} \mathrm{في} \mathrm{المحث} \mathrm{تقاوم} \mathrm{تلاشي} \mathrm{التيار}$
   • $\mathrm{تولد} \mathrm{قوة} \mathrm{دافعة} \mathrm{حثية} \mathrm{عكسية} \mathrm{في} \mathrm{المحث} \mathrm{تقاوم} \mathrm{نمو} \mathrm{التيار}$
   • $\mathrm{تولد} \mathrm{قوة} \mathrm{دافعة} \mathrm{حثية} \mathrm{عكسية} \mathrm{في} \mathrm{المحث} \mathrm{تقاوم} \mathrm{تلاشي} \mathrm{التيار}$

9. 9- بالاعتماد على الرسم البياني المجاور الذي يمثل العلاقة بين القوة الدافعة الحثية $\left({\epsilon }^{\text{'}}\right)$ المتولدة في ملف عدد لفاته $\left(250\right)$ لفة والزمن $\left(S\right)$ , التغير في التدفق المغناطيسي الذي يعبر الملف خلال الثواني الثلاث الأخيرة بوحدة الملي الويبر يساوي



   • $6$
   • $6\times {10}^{-3}$
   • $-6\times {10}^{-3}$
   • $-6$

10. 10- وحدة قياس القوة الدافعة الحثية $\left({\epsilon }^{\text{'}}\right)$ هي

    • $\frac{T.m^2}{s}$
    • $\frac{Wb}{s^2}$
    • $\frac{V}{s}$
    • $V.s$

11. 11- يمثل الرسم البياني المجاور تغير مجال مغناطيسي بالنسبة للزمن، اذا كان هذا المجال يخترق ملفا عدد لفاته $\left(600\right)$ لفة ومساحة اللفة الواحدة $(2\times {10}^{-4}{m}^2)$ بحيث يكون مستوى الملف عمودي على المجال ، القوة الدافعة الكهربائية الحثية المتوسطة المتولدة في المرحلتين $(a,b)$ على الترتيب بوحدة الفولت



    • $(0,12)$
    • $(12,0)$
    • $(-12,0)$
    • $(0,-12)$

12. 12- ملف مستطيل عدد لفاته $\left(100\right)$ لفة موضوع في مجال مغناطيسي منتظم مقداره $(0.2T)$ عموديا على مستواه كما في الشكل المجاور، القوة الدافعة الحثية المتولدة في الملف عندما يدور ربع دورة بحيث يصبح مستواه موازيا لخطوط المجال في زمن قدره $(0.2s)$ بوحدة الفولت



    • $4$
    • $-4$
    • $2$
    • $-2$

13. 13- ملف دائري عدد لفاته $\left(N\right)$ ومساحته $\left(A\right)$ ومتصل مع مقاومة كهربائية $\left(R\right)$ ومستواه متعامد مع مجال مغناطيسي منتظم $\left(B\right)$ اذا انعكس المجال المغناطيسي خلال فترة من الزمن فإن مقدار الشحنة الكهربائية التي عبرت المقطع العرضي لسلك الملف خلال تلك الفترة تعطى بالعلاقة

    • $∆Q=\frac{2NBA}{R}$
    • $∆Q=\frac{2NBR}{A}$
    • $∆Q=\frac{2RA}{NB}$
    • $∆Q=\frac{NBA}{2R}$

14. 14- جهاز كهربائي مقاومته $\left(100\Omega \right)$ , وصل بمصدر فرق جهد متردد، فكانت القيمة الفعالة لفرق الجهد تساوي $\left(142V\right)$ , وتردده $\left(30Hz\right)$ , إن معادلة التيار الكهربائي المتردد هي

    • $i=200 \sin 30t$
    • $i= 200 \sin 60\mathrm{\pi t}$
    • $i= 2 \sin 60\mathrm{\pi t}$
    • $i= 2 \sin 30t$

15. 15- اعتمادا على الشكل المجاور، فإن فرق الجهد بين طرفي الثنائي المصنوع من السيليكون والتيار المار في المقاومة يساويان



    • $0.3V - 0.01A$
    • $0.7V - 0.01A$
    • $10V - 0A$
    • $0V - 0A$

16. 16- محول كهربائي خافض للجهد، نسبة عدد لفات الملف الثانوي إلى الابتدائي $(1:10)$ , وفرق الجهد بين طرفي ملفه الابتدائي $\left(400V\right)$ , فإن فرق الجهد بين طرفي ملفه الثانوي بوحدة فولت هو

    • $4000$
    • $400$
    • $40$
    • $4$

17. 17- دارة $\left(RLC\right)$ مصدر جهدها متردد قيمته الفعالة $\left(100V\right)$ وتردده $\left(50Hz\right)$ ، فيها $(R=100\Omega ),(L=2H)$ , $(C=5\mu F)$ فإن مقدار المعاوقة الكلية فيها

    • $Z=134.5\Omega$
    • $Z=67.25\Omega$
    • $Z=13.40\Omega$
    • $Z=6.72\Omega$

18. 18- عبر عن فرق الجهد المتردد بالعلاقة $(∆\mathcal{v}=V_{max}\sin 3\mathrm{\pi t} )$ , عند أي لحظة زمنية تكون القيمة اللحظية لفرق الجهد المتردد مساوية لقيمته العظمى؟

    • $\frac{1}{18}S$
    • $\frac{2}{18}S$
    • $\frac{3}{18}S$
    • $\frac{6}{18}S$

19. 19- ما مقدار مقاومة متصلة بمصدر فرق جهد متردد قيمته العظمى $\left(69V\right)$ , عندما يسري فيها تيار متردد قيمته الفعالة $(3.5A)$

    • $7\Omega$
    • $14\Omega$
    • $20\Omega$
    • $28\Omega$

20. 20- عند عكس أقطاب البطارية في الشكل المجاور ، فإن إضاءة المصباح



    • $\mathrm{تقل}$
    • $\mathrm{تزداد}$
    • $\mathrm{تقل} \mathrm{ثم} \mathrm{تزداد}$
    • $\mathrm{تبقى} \mathrm{ثابتة}$

21. 21- يزداد مقدار التيار الكهربائي المار في الخلية الكهروضوئية بزيادة شدة الضوء الساقط عليها بسبب زيادة

    • $\mathrm{طاقة} \mathrm{الضوء} \mathrm{الساقط}$
    • $\mathrm{عدد} \mathrm{فوتو}üت \mathrm{الضوء} \mathrm{الساقط}$
    • $\mathrm{سعة} \mathrm{موجة} \mathrm{الضوء} \mathrm{الساقط}$
    • $\mathrm{طول} \mathrm{موجة} \mathrm{الضوء} \mathrm{الساقط}$
