امتحان نهائي فصل أول -فيزياء خالد مقدادي

1. 1- انحراف مسار أشعة المهبط عند تقريب قطب مغناطيسي من الأنبوب يدل على :

   • أن خطوط المجال المغناطيسي متوازية

   • وجود قوة مغناطيسية تؤثر في أشعة المهبط

   • سرعة أشعة المهبط بطيئة

   • جميع ما ذكر

2. 2- مسطرة طولها ($50 cm$) وكتلتها ($0.2 kg$) , إذا علمت أن ($I=\frac{1}{3}m{L}^2$) . ما الزخم الزاوي للمسطرة عندما تدور بسرعة زاوية ($3 rad/s$)

   • 0.25

   • 0.05

   • 0.75

   • 1

3. 3- في الشكل , موصل مستقيم طوله ($40 cm$) مغمور في مجال مغناطيسي منتظم ($B$) , القوة المغناطيسية المؤثرة في الموصل بوحدة (N) : ($\sin 37 = 0.6$)



   • $2.4 , +z$

   • $3.2 , +z$

   • $2.4 , -z$

   • $3.2 , -z$

4. 4- كرة كتلتها ($4kg$) تتحرك بسرعة ($4m/s$) اصطدمت بكره آخرى ساكنة كتلتها ($10 kg$)  وارتدت عنها بسرعة ($1 m/s$) فإن مقدار الطاقة الحركية الضائعة بوحدة الجول

   • $10 J$

   • $22 J$

   • $32 J$

   • $5 J$

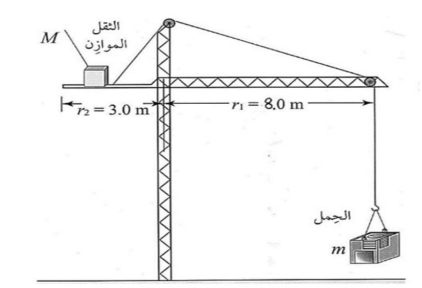

5. 5- بالاعتماد على الشكل وبياناته والذي يمثل رافعة في حال اتزان وباهمال وزن الرافعة واذا كان الثقل الموازن $M=24\times {10}^3$ , فإن أقصى ثقل يمكن أن ترفعه الرافعة



   • $8\times {10}^3 kg$

   • $9\times {10}^3 kg$

   • $12\times {10}^3 kg$

   • $24\times {10}^3 kg$

6. 6- الشكل المجاور يوضح قرصا يدور حول ثابت , تم وضع العلامتين $A,B$ على القرص . أي الآتي هو الأصح



   • ${\omega }_A={\omega }_B$

   • ${\omega }_A>{\omega }_B$

   • ${\omega }_A<{\omega }_B$

   • لا شيء مما ذكر

7. 7- جسمان لهما نفس الكتلة , إذا كانت الطاقة الحركية للجسم الأول $4$ أمثال الطاقة الحركية للجسم الثاني . فإن زخم الأول  هو :

   • $P_1=4P_2$

   • $P_1=0.5 P_2$

   • $P_1=2 P_2$

   • $P_1=0.25 P_2$

8. 8- جسيم مشحون يتحرك عموديا على اتجاه مجال مغناطيسي منتظم , فيصنع مسارا دائريا نصف قطره ($r_1$) . اذا دخل المجال المغناطيسي نفسه جسيم مشحون آخر له كتلة الجسيم الأول بينما شحنته تساوي ثلاثة أضعاف شحنة الجسيم الأول وبسرعة تساوي ضعفي سرعة الجسيم الأول . فإن نصف قطر المسار الدائري للجسيم الثاني ($r_2$) يساوي

   • $\frac{1}{2}{r}_1$

   • $\frac{3}{2}{r}_1$

   • $\frac{2}{3}{r}_1$

   • $2r_1$

9. 9- يصطدم جسما كتلته $m$ وسرعته $v$ , بجسم آخر ساكن كتلته $m$ تصادما عديم المرونة . فإن التغير في الطاقة الحركية نتيجة التصادم يساوي

   • $∆KE=-\frac{1}{2}m{v}^2$

   • $∆KE=-\frac{1}{4}m{v}^2$

   • $∆KE=-4 m{v}^2$

   • $∆KE=0$

10. 10- كرة كتلتها $4kg$ تتحرك بسرعة $2m/s$ على سطح أفقي أملس . أثرت عليها قوة متغيرة حيث تم تمثيل العلاقة البيانية بين القوة المؤثرة وزمن تأثيرها كما في الشكل . أوجد أكبر سرعة ستمتلكها الكرة بنفس اتجاه حركتها الابتدائية



    • $20 m/s$

    • $15 m/s$

    • $17 m/s$

    • $13 m/s$

11. 11- اعتمادا على الشكل المجاور  وبياناته , فان قراءة الأميتر ($A$)



    • $1 A$

    • $3 A$

    • $4 A$

    • $4.5 A$

12. 12- موصل مستقيم يمر فيه تيار كهربائي باتجاه ($+x$) . عند مرور بروتوت بالنقطة ($a$) باتجاه ($+y$) , فإن اتجاه القوة المغناطيسية المؤثرة في البروتون سيكون باتجاه



    • $+z$

    • $+x$

    • $-x$

    • $-y$

13. 13- موصل مقاومته ($R$) وطوله ($L$) , قطع الموصل الى جزأين متساويين , ثم وصل الجزأين معا على التوازي . فإن المقاومة المكافئة لهما تصبح

    • $4R$

    • $2 R$

    • $\frac{R}{2}$

    • $\frac{R}{4}$

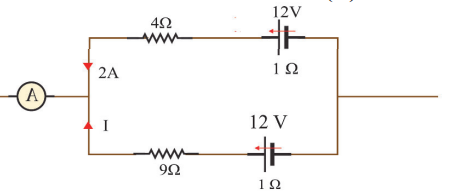

14. 14-  في الشكل المجاور مقدار التيار ($I$) بوحدة الأمبير



    • 2

    • 4

    • 6

    • 12

15. 15- عند غلق المفتاح ($S$) في الدارة المبينة في الشكل , فإن قراءة كل من الأميتر ($A$) والفولتميتر ($V$) على الترتيب





    • تزداد , تزداد

    • تزداد , تقل

    • تزداد , تبقى ثابتة

    • تقل , تبقى ثابته

16. 16- دخل جسيم شحنته ($-2\mu C$) بسرعة ($v$) في مجال مغناطيسي منتظم مقداره ($2T$) نحو ($+z$) . اذا تأثر الجسيم لحظة دخوله المجال بقوة مغناطيسية مقدارها ($0.4 N$) نحو ($+y$) , فإن سرعة الجسيم ($v$) بوحدة ($m/s$) لحظة دخوله المجال تساوي

    • $1\times {10}^5 , +x$

    • $4\times {10}^5 , +x$

    • $1\times {10}^5 , -x$

    • $4\times {10}^5 , -x$

17. يمثل الشكل المجاور جزءا من دارة كهربائية , معتمدا على البيانات الموجودة عليه , أجب عن الافرع (17,18,19)



    17- تكون قيمة ($V_X-V_Y$) بوحدة ($V$)

    • 2-

    • 2

    • 8-

    • 8

18. 18- تكون القوة الدافعة الكهربائية للبطارية ($\epsilon$) بوحدة ($V$)

    • 10

    • 12

    • 14

    • 16

19. 19- الطاقة الكهربائية المستهلكة في المقاومة ($5\Omega$) خلال دقيقتين

    • $5400 J$

    • $900 J$

    • $90 J$

    • $1800 J$

20. 20- يبين الشكل المجاور التمثيل البياني للعلاقة بين فرق الجهد والتيار الكهربائي لمقاومة كهربائية عند درجة حرارة الغرفة , يحتمل أن تكون المقاومة مصنوعة من



    • الكربون

    • الالمنيوم

    • النحاس

    • الحديد

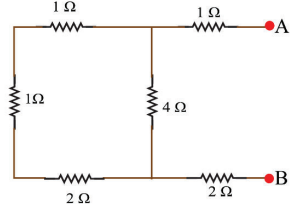

21. 21- تكون المقاومة المكافئة بين النقطتين ($A , B$) لمجموعة المقاومات الموضحة بالشكل بوحدة الأوم





    • 3

    • 4

    • 5

    • 6

22. 22-  في الشكل المجاور , مقاومتان كهربائيتان ($R_1=R , R_2=2R$) وصلتا معا مع مصدر فرق جهد ($V$) . اذا علمت أن الطاقة الكهربائية المستهلكة في المقاومة ($R_1$) في فترة زمنية ما تساوي ($E$) فإن الطاقة الكهربائية المستهلكة في المقاومة ($R_2$) خلال الفترة نفسها تساوي



    • $\frac{1}{2}E$

    • $\frac{1}{4}E$

    • $4E$

    • $2E$

23. 23- اذا دخل الكترون وبروتون متماثلان في السرعة بشكل عمودي على مجال مغناطيسي منتظم فإن العبارة التي تصف العلاقة بين نصف قطر مسار كل منهما واتجاه دوران كل منهما هي

    • $r_{\mathrm{البروتون} \mathrm{مسار}} > r_{\mathrm{الالكترون} \mathrm{مسار}}$ , ويدوران بالاتجاه نفسه

    • $r_{\mathrm{البروتون} \mathrm{مسار}} < r_{\mathrm{الالكترون} \mathrm{مسار}}$ , يدوران بالاتجاه نفسه

    • $r_{\mathrm{البروتون} \mathrm{مسار}} > r_{\mathrm{الالكترون} \mathrm{مسار}}$ , يدوران باتجاهين متعاكسين

    • $r_{\mathrm{البروتون} \mathrm{مسار}} < r_{\mathrm{الالكترون} \mathrm{مسار}}$ , يدوران بالاتجاهين متعاكسين

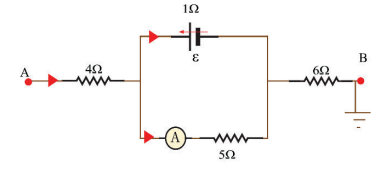

24. 24- اعتمادا على البيانات المثبتة على الشكل والذي يبين جزءا من دارة كهربائية . اذا علمت ان ($V_A=40 V$) وقراءة الاميتر ($2A$) . فإن مقدار ($\epsilon$) بالفولت يساوي



    • 3

    • 9

    • 11

    • 31

25. 25- الكمية الفيزيائية التي يمكن أن نستنتجها من رسم المماس لخط المجال المغناطيسي عند نقطة ما هي

    • مقدار المجال المغناطيسي عند تلك النقطة

    • اتجاه المجال المغناطيسي عند تلك النقطة

    • مقدار القوة المغناطيسية المؤثرة عند تلك النقطة

    • اتجاه القوة المغناطيسية المؤثرة عند تلك النقطة

26. 26- السهم الذي يمثل اتجاه القوة المغناطيسية المؤثرة في الموصل



    • 1

    • 2

    • 3

    • 4

27. 27- مدفأة كهربائية تستهلك طاقة كهربائية مقدارها ($6\times {10}^4 J$) عندما تعمل ($5 min$) على فرق جهد $200 V$ . المقاومة الكهربائية للمدفأة بالأوم تساوي

    • 200

    • 260

    • 350

    • 400

28. 28) إذا علمت أن مقدار المجال المغناطيسي المحصل عند النقطة (A) يساوى $\left(\frac{88}{7}\times {10}^{-5} T\right)$ فإن مقدار التيار الكهرباني واتجاه المجال المغناطيسي المحصل عند تلك النقطة على الترتيب :



    • $\mathbf{6}\mathbf{ }\mathbf{,}\mathbf{ }\mathbf{+}\mathbf{z}$

    • $\mathbf{12}\mathbf{ }\mathbf{,}\mathbf{ }\mathbf{+}\mathbf{z}$

    • $\mathbf{4}\mathbf{ }\mathbf{,}\mathbf{ }\mathbf{-}\mathbf{z}$

    • $\mathbf{4}\mathbf{ }\mathbf{,}\mathbf{ }\mathbf{+}\mathbf{z}$

29. - 29حدد نصف قطر الملف الدائري الذي ينعدم المجال المغناطيسي في مركزه ، علما بأنه يتكون من لفتين فقط .



    • $\mathbf{2}\mathbf{.}\mathbf{5}\mathbf{ }\mathbf{cm}$

    • $\mathbf{2}\mathbf{ }\mathbf{cm}$

    • $\mathbf{4}\mathbf{ }\mathbf{cm}$

    • $\mathbf{13}\mathbf{ }\mathbf{cm}$

30. 03) معتمدا على البيانات المثبتة على الشكل الذي بيبن موصلين مستقيم متوازيين يمر في كل منهما تيار كهرباني ، ينعدم المجال المغناطيسي المحصل عند النقطة ( ( a إذا كان التيار الكهرباني الذي يحمله الموصل (x) بالأمبير يساوي :

    • 6 ، نحو اليمين

    • 12 ، نحو اليمين

    •  6، نحو اليسار

    • 12 ، نحو اليسار
