امتحان نهائي فصل أول -فيزياء صناعي محمد دودين

$q_p=1.6\times {10}^{-19}C$ , ${\mu }_{°}=4\mathrm{\pi }\times {10}^{-7} \mathrm{T}.\mathrm{m}/\mathrm{A}$

* أُطلقت قذيفة كتلتها $(200 g)$ أفقيا باتجاه الشرق ($+x$) )نحو هدف ساكن كتلته $(4 kg)$ , فاصطدمت به واستقرت فيه وتحركا كجسم واحد نحو الشرق بسرعة $(5 m/s)$ . معتمدا على هذه البيانات أجب عن الفقرتين (1 , 2) الاتيتين

1- مقدار سرعة القذيفة قبل اصطدامها بالهدف مباشرة بوحدة ($m/s$) يساوي

2- الزخم الخطي الكلي للقذيفة والهدف بعد التصادم مباشرة بوحدة ($kg.m/s$) يساوي

3- أثرت قوة ($F$) في جسم كتلته ($m$) لفترة زمنية. إذا زاد زمن تأثير القوة , فإن ما يحدث للدفع المؤثرة في الجسم , والتغير في زخمه الخطي على الترتيب

4- يقف صياد كتلته ($m$) على سطح قارب صيد كتلته ($M$) ساكن على سطح الماء، ثم يتحرك الصياد بسرعة ($\nu$) من نهاية القارب نحو مقدمته. إذا علمت أن ($M>m$) , فإن العبارة التي تصف بشكل صحيح ما يحدث نتيجة حركة الصياد

5- جسمان ($B و A$) يستقران على سطح أفقي أملس. أثرت فيهما القوة المحصلة نفسها باتجاه ($+x$) للفترة الزمنية ($∆t$) نفسها . اذا علمت أن كتلة الجسم ($m_B$) تساوي مثلي كتلة الجسم ($m_A$) , فإن العلاقة بين زخمها الخطي في نهاية الفترة الزمنية

♦ كرة ($A$) كتلتها $2 kg$ تتحرك بسرعة $5 m/s$ شرقا , فتصطدم بكرة أخرى ساكنة ($B$) كتلتها $8 kg$ تصادما مرنا في بعد واحد . اذا أصبحت الطاقة الحركية للكرة ($A$) بعد التصادم مباشرة ($9 J$) , فأجب عن الفقرتين ($7,6$) الاتيتين

6- الطاقة الحركية للكرة ($B$) بعد التصادم مباشرة بوحدة ($J$) تساوي

7- مقدار سرعة الكرة ($A$) بعد التصادم مباشرة بوحدة ($m/s$) واتجاهها

♦ سيارة ($A$) كتلتها ($750 kg$) تتحرك شرقا , فتصطدم رأسا برأس بسيارة أخرى ($B$) كتلتها ($500 kg$) تتحرك بسرعة ($12 m/s$) غربا . إذا علمت أن كلا السيارتين توقفتا تماما بعد التصادم مباشرة , فأجب عن الفقرتين ($9 , 8$) الاتيتين

8- مقدار دفع السيارة ($B$) للسيارة ($A$) بوحدة ($N.s$) , واتجاهه

9- مقدار سرعة الكرة ($A$) بوحدة ($m/s$) قبل التصادم مباشرة يساوي

10- يتناسب مقدار عزم القوة:

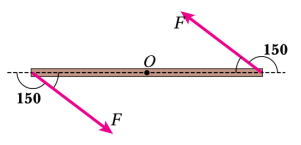

11- مسطرة مترية فلزية قابلة للدوران حول محور ثابت يمر في منتصفها عند النقطة ($O$) عمودي على مستوى الصفحة , كما في الشكل المجاور . أثرت فيها قوتان شكلتا ازدواجا , فإذا علمت أن مقدار كل من القوتين ($100 N$) فإن عزم الازدواج بوحدة ($N.m$) المؤثرة في المسطرة يساوي

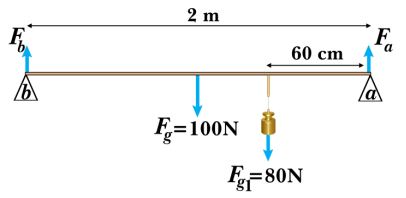

12- ساق فلزية منتظمة طولها ($2 m$) ووزنها ($100 N$) والذي يؤثر في منتصفها ومثبتة على نقطتي الارتكاز ($a , b$) علق في الساق جسم وزنه ($80 N$) على بعد ($60 cm$ ) من نقطة الارتكاز ($a$) كما في الشكل المجاور . وكانت الساق في وضع اتزان سكوني . فإن القوتين اللتين تؤثر فيهما نقطتا الارتكاز ($a$) و ($b$) في الساق بوحدة نيوتن ($N$) هما

13- تتكون دارة كهربائية بسيطة من بطارية ومقاومة خارجية كما في الشكل المجاور، إذا كانت المقاومة الداخلية للبطارية تساوي ($1\Omega$) فإن قيمة التيار في الدارة بوحدة أمبير ($A$) واتجاهه

14- اعتمادا على الشكل المجاور وبياناته , فإن قيمة المقاومة المكافئة بين النقطتين ($b و a$) بوحدة أوم ($\Omega$) تساوي

15- يبين الشكل المجاور علاقة فرق الجهد ($V$) بين طرفي موصل أومي مع التيار ($I$) المر فيه . ميل المنحنى يمثل

A

16- اعتمادا على الشكل المجاور وبياناته , واإهمال المقاومة الداخلية للبطارية , فإن قراءة الفولتميتر ($V$) هي

17- اذا وصل مصباح كهربائي قدرته ($40 W$) مع مصدر فرق جهد ($200 V$) , فإن كمية الشحنة الكهربائية التي تعبر المصباح خلال ($60 s$) بوحدة كولوم ($C$A) تساوي

♦ في الدارة الكهربائية المبينة في الشكل المجاور، إذا علمت أن المقاومات الداخلية للبطاريات مهملة، أجب عن الفقرتين ($19 , 18$) الاتيتين

18- مقدار التيار ($I_2$) الذي يمر في (${\epsilon }_2$) بوحدة أمبير ($A$) واتجاهه

19- مقدار القوة الدافعة الكهربائية (${\epsilon }_1$) بوحدة فولت ($V$) يساوي

20-يصنع فتيل المصباح المتوهج من موصل أومي هو فلز التنغستن , وعند مرور تيار كهربائي في المصباح ترتفع درجة حرارة الفتيل . إن ما يحدث لمقاومة الفتيل

21- سلكان مستقيمان لا نهائيا الطول ؛ يحتوي أحدهما على نصف حلقة مركزها ($P$) , ونصف قطرها ($R=0.1 \mathrm{\pi m}$) , كما في الشكل المجاور . مقدار التيار ($I_2$) بوحدة أمبير ($A$)  واتجاهه , الذي يجعل المجال المغناطيسي المحصل عند النقطة ($P$) يساوي صفرا , هو

22- ملف لولبي طوله ($l$) وعدد لفاته ($N$) ينشأ داخله مجال مغناطيسي ($B$) عندما يمر فيه تيار كهربائي ($I$) . إذا قطع الملف من منتصفه إلى قطعتين متماثلتين بحيث أصبح عدد لفات كل قطعه ($\frac{1}{2}N$) , ومر فيها تيار ($I$) , فإن المجال المغناطيسي الذي ينشأ داخل القطعة الواحدة بدلالة ($B$) يساوي

23- سلك طوله ($l$) يحمل تيارا كهربائيا ($I$) موضوع في مجال مغناطيسي ($B$) ويصنع زاوية (${90}^{°}$) مع المجال , كما في الشكل المجاور , فتأثر السلك بقوة مغناطيسية إذا أميل السلك بحيث أصبحت الزاوية بين متجه المجال ومتجه طول السلك أكبر من (${90}^{°}$) , فإن ما يحدث للقوة المغناطيسية المؤثرة في السلك

24- دخل بروتون عموديا منطقة مجال مغناطيسي منتظم مقداره ($2T$) واتجاهه باتجاه محور ($+x$) ؛ فتأثر بقوة مغناطيسية ($6.4\times {10}^{-13}N$) باتجاه ($+y$) . مقدار السرعة بوحدة ($m/s$) التي دخل بها البروتون , واتجاهها

25- يتحرك بروتون باتجاه محور ($+x$) , فيدخل غرفة مفرغة تحتوي على مجالين , أحدهما كهربائي ($E$) والاخر مغناطيسي ($B$) يتجه نحو محور ($+y$) كما في الشكل المجاور . إذا استمر البروتون في مساره دون أن ينحرف , فإن اتجاه المجال الكهربائي يكون باتجاه محور
