امتحان ايجاد وتمثيل بوابات منطقية- رائد الناطور

1. 1- تتكون الدوائر المنطقية من :

   • عدد من البوابات المنطقية

   • عدد من البوابات الكهربائية

   • عدد من الدوائر المنطقية

   • عدد من الدوائر الكهربائية

2. 2- البوابة المنطقية تقوم بعملية منطقية على

   • مدخل واحد على الأكثر

   • مدخل واحد على الأقل

   • مدخلين

   • مدخلين على الأقل

3. 3- الحالة التي تمثل بالرمز الثنائي 1 هي

   • غلق الدارة

   • فتح الدارة

   • حالة السكون

   • حالة الحركة

4. 4- قانون عدد الاحتمالات لبناء جدول الحقيقة

   • عدد الاحتمالات = 2×عدد المتغيرات

   • عدد الاحتمالات = 2^{عدد المتغيرات}

   • عدد الاحتمالات = عدد المتغيرات²

   • عدد الاحتمالات = عدد المتغيرات

5. 5- العبارة المنطقية التي تمثيلها البوابة المنطقية $OR$ الذي مدخلاها $B$ و $X$ ومخرجها $A$

   • A=X OR B

   • A=B OR X

   • X=A OR B

   • أ + ب

6. 6- عدد الاحتمالات جدول الحقيقة للعبارة المنطقية  $A AND B AND A$

   • 3

   • 8

   • 4

   • 6

7. 7- ناتج العبارة المنطقية $X AND 0$

   • 1

   • 0

   • نفس قيمة المتغير X

   • لا شيء مما ذكر

8. 8- ناتج العبارة المنطقية $X OR 0$

   • 1

   • 0

   • نفس قيمة المتغير X

   • لا شيء مما ذكر

9. 9- عدد المداخل في البوابة المنطقية التي تمثلها العبارة الاتية

   $NOT (A AND B OR C) AND NOT D$

   • 5

   • 4

   • 3

   • لا شيء مما ذكر

10. 10- عدد المعاملات المنطقية في العبارة الاتية

    $NOT (A AND B OR C) AND NOT D$

    • 5

    • 4

    • 3

    • لا شيء مما ذكر

11. 11- إذا علمت ان $A=1$ , $B=0$ , $C=0$ , $D=1$ فإن عدد الخطوات لإيجاد ناتج تسلسل تنفيذ العبارة الاتية دون خطوة التعويض

    $NOT (A AND B OR C) AND NOT D$

    • 5

    • 4

    • 3

    • لا شيء مما ذكر

12. 12- أعد كتابة العبارة الآتية بأبسط صورة ممكنة

    NOT NOT NOT NOT NOT A

    • A

    • NOT A

    • 0 / 1

    • لا شيء مما ذكر

13. 13- عند إيجاد ناتج العبارة

    $A AND NOT (B AND (C OR D\left)\right)$

    • يتم حل بوابة $NOT$ أولاً

    • يتم حل بوابة $AND$ أولاً

    • يتم الحل من اليسار باتجاه اليمين

    • يتم حل بوابة $OR$ اولاً

14. 14- قيمة X في العبارة المنطقية الآتية تساوي $X = A AND NOT A$

    • 1

    • 0

    • A

    • $1/0$

15. 15- إذا كانت قيمة X في الشكل المجاور هي 0 فإن Y , Z قد تكون جميع ما يلي ما عدا



    • $Z=1 , Y=0$

    • $Z=0 , Y=1$

    • $Z=0 , Y=0$

    • $Z=1 , Y=1$

16. 16- قيمة X في العبارة المنطقية الآتية تساوي $X = A AND NOT A$

    • 1

    • 0

    • A

    • 1/0

17. 17- قيمة X في العبارة المنطقية الآتية تساوي $X = A OR NOT A$

    • 1

    • 0

    • A

    • 1/0

18. 18- هو رابط يُستخدم للربط بين تعبيرين علائقيين أو أكثر؛ لتكوين عبارة منطقية مركّبة، ومن أهمها $AND$ و $OR$ أو نفي تعبير منطقي باستخدام $NOT$

    • التعبير المنطقي

    • التعبير العلائقي

    • المعامل المنطقي

    • المعامل العلائقي

19. 19- هو تمثيل لعبارة منطقية يُبيّن الاحتمالات المختلفة للمتغيرات المكونة للعبارة المنطقية، ونتيجة هذه الاحتمالات

    • التعبير المنطقي

    • التعبير العلائقي

    • المعامل المنطقي

    • جدول الحقيقة

20. 20- قيمة B في البوابة الآتية



    • 0  فقط

    • 1  فقط

    • 0 أو 1

    • لا شيء مما ذكر

21. 21- قيمة B في البوابة الآتية



    • 0

    • 1

    • 0/1

    • لا شيء مما ذكر

22. 22- قيمة B في البوابة الآتية



    • 0   فقط

    • 1 فقط

    • 1/0

    • لا شيء مما ذكر

23. 23- نستطيع تمثيل بوابة OR  المنطقية من خلال دارة كهربائية تحتوي على مفتاحي توصيل في وضعية

    • التوالي ‌

    • التوازي

    • أ + ب

    • لا شيء مما ذكر

24. 24- اذا كانت $A=0 , B=1$ وناتج العبارة المنطقية

    $A OR B AND C =1$

    فإن قيم C  المحتملة  هي

    • 0 فقط

    • 1 فقط

    • 0 أو 1

    • 11 فقط

25. 25- اذا كان  ناتج العبارة المنطقية

    $C AND NOT ( A OR B ) = 1$

    فإن قيم A , B , C  المحتملة  هي

    • $A=0 , B=1 , C=0$

    • $A=1 , B=1 , C=0$

    • $A=0 , B=0 , C=1$

    • $A=1 , B=0 , C=1$

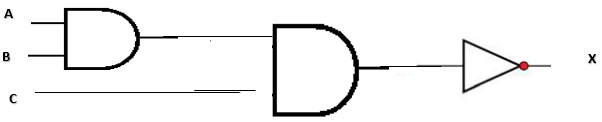

26. 26- في الشكل المجاور اذا كانت $X=0$ فإن قيم $A , B , C$ تكون



    • $A=1 , B=1 , C=1$

    • $A=0 , B=0 , C=0$

    • $A=1 , B=0 , C=0$

    • $A=1 , B=1 , C=0$

27. 27- يمثل الشكل ا لمجاور توصيل المفاتيح في بوابة



    • OR

    • NOR

    • AND

    • NAND

28. 28- ناتج العبارة ($NOT 1 AND 1 OR NOT 1$) هو

    • 0

    • 10

    • 1

    • 11

29. 29- إذا كانت قيم  $A=1 , B=0 , C=0 , D=1$ فإن الخطوة الأولى في إيجاد ناتج العبارة المنطقية هي

    $A OR NOT B AND (C OR D)$

    • $A OR NOT B AND 1$

    • $1 OR NOT 0 AND (1 OR 1)$

    • $0 OR NOT 1 AND (1 OR 1)$

    • $1 OR NOT 1 AND (1 OR 0)$

30. 30- إذا كانت قيم  $X=1 , Y=0 , Z=0$ فإن الخطوة الثانية في إيجاد ناتج العبارة المنطقية هي

    $NOT ( X AND (Y OR NOT Z\left)\right)$

    • $NOT (1 AND (0 OR 1\left)\right)$

    • $NOT (1 AND (0 OR 0\left)\right)$

    • $NOT ( 1 AND 1)$

    • $NOT (1 AND (0 OR NOT 0\left)\right)$
