امتحان التدفق والحث الكهرومغناطيسي- خالد مقدادي

1. 1- ملف دائري (C) مستواه في وضع أُفقي ، يحمل التيار (I) بالاتجاه الموضح في الشكل المجاور . أُسقطت حلقة فلزية(D) باتجاه الملف ، بحيث يكون مستواها موازيًا لمستوى الملف . يتولد في الحلفة تيار كهربائي حثي ومجال مغناطيسي حتى يكون اتجاههما عند النظر إليهما من أعلى الحلقة على الترتيب





   • باتجاه حركة عقارب الساعة ، بعيدًا عن الناظر .

   • باتجاه حركة عقارب الساعة ، نحو الناظر .

   • بعكس اتجاه حركة عقارب الساعة ، بعيدًا عن الناظر .

   • بعكس اتجاه حركة عقارب الساعة ، نحو الناظر .

2. 2- يُحسب التدفق المغناطيسي(${\Phi }_B$) عبر مساحة(A) بالعلاقة(${\Phi }_B=BA \cos$) , نستنتج من العلاقة أن التدفق . كمية فيزيائية

   • مُتهجة ، تتعامد مع متجه المساحة

   • متجهة ، مع اتجاه المجال المغناطيسي

   • متجهة ، مع متجه المساحة

   • قياسية لا اتجاه لها

3. 3- ملف دائري يتكون من(600 لفة),موضوع داخل مجال مغناطيسي ، تغير التدفق المغناطيسي عبر الملف بمقدار($6.4\times {10}^{-4}Wb$) خلال مدة زمنية($0.04 s$) . إذا علمت أن مقاومة الملف($8\Omega$), فإن التيار الكهربائي الحثي المتوسط المار في الملف بوحدة أمبير(A) خلال المدة الزمنية نفسها يساوي

   • 12.0

   • 9.6

   • 1.2

   • 0.6

4. 4- حلقة دائرية نصف قطره(R) وتحمل تيارًا كهربائيًا (I), التدفق المغناطيسي الذي يخترق الحَلقة والناشئ عنها يتناسب طرديًا مع

   • كل من التيار (I) ، ونصف القطر (R)

   • كل من التيار (I) ، ومربع نصف القطر (R²)

   • التيار (I) ، وعكسيًا مع نصف القطر (R)

   • التيار (I)، وعكسيًأ ومربع نصف القطر (R²)

5. 5- إذا كان عدد لفات الملف الدائر (1000 لفة) ، ومقاومته ($10\Omega$) ، ويتغير التدفق المغناطيسي خلال الملف من($2.5\times {10}^{-3}Wb$) إلى ($11.5\times {10}^{-3}Wb$) خلال مدة زمنية ($0.45 s$) ، فإن الشكل الذي يوضح بصورة صحيحة مقدار واتجاه التيار الحثي الناشئ في الملف ، هو

   •    $I=2A$

   •     $I=1A$

   •    $I=2A$

   •     $I=1A$

6. 6- في الشكل المجاور ، ملفان ($2 , 1$) متساويان في عدد اللفات ، موضوعان في مستوى واحد ومغموران في مجال مغناطيسي (B) في اتجاه عمودي على مستواهما ، ويتغير مقداره بمعدل ثابت . إذا علمت أن مساحة سطح الملف (1) تساوي مثلي مساحة سطح الملف (2)، فإن نسبة القوة الدافعة الكهربائية الحثية المتولدة في الملف (1) إلى القوة الدافعة الكهربائية الحثية المتولدة في الملف (2) , $\frac{{\epsilon }_1}{{\epsilon }_2}$



   • $\frac{1}{4}$

   • $\frac{4}{1}$

   • $\frac{1}{2}$

   • $\frac{2}{1}$

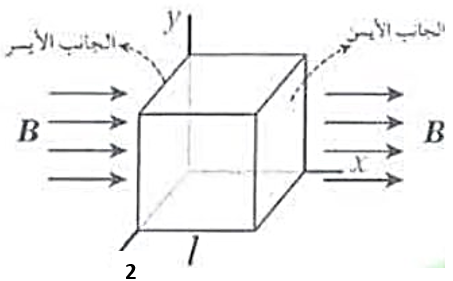

7. 7- مكعب طول ضلعه (l ) ، موضوع في مجال مغناطيسي منتظم مقداره (B) باتجاه محور (+x) كما في الشكل المجاور ، التدفق المغناطيسي عبر الجانب الأيسر من المكعب يساوي



   • $Bl$

   • $-Bl$

   • $B{l}^2$

   • $-B{l}^2$

8. 8- ملف معامل حثه الذاتي  ( $0.04 H$) ، تغير التيار الكهربائي فيه من  ( $1A$) إلى ($6A$) خلال ( $0.1 s$) ، فإن القوة الدافعة الكهربائية الحثية المتوسطة المتولدة في الملف بوحدة (V) تساوي

   • $2$

   • $-2$

   • $0.2$

   • $-0.2$
