امتحان شهر اول فصل ثاني-حاسوب أحمد ابو شيخة

1. 1- يتكون الحاسوب من الكثير من الدوائر المنطقية $(Logical Circuits)$ ، التي تستخدم في معالجة البيانات الممثلة بالنظام الثنائي (1,0) تتكون الدوائر المنطقية من

   • البوابات المنطقية الأساسية

   • البوابات المنطقية المشتقة

   • البوابات المنطقية

   • الجبر المنطقي

2. 2- جملة خبرية يكون ناتجها إما صوابا (1) وإما خطأ (0) ، وتكتب هذه التعابير باستخدام عمليات المقارنة ، وهو

   • المعامل المنطقي

   • التعبير العلائقي

   • العبارة المنطقية

   • البوابة المنطقية

3. 3- هو رابط ُيستخدم للربط بين تعبيرين علائقيين أو أكثر؛ لتكوين عبارة منطقية مركبة ، ومن أهمها $AND , OR$ ،أو نفي تعبير منطقي باستخدام $NOT$

   • المعامل المنطقي

   • التعبير العلائقي

   • العبارة المنطقية

   • البوابة المنطقية

4. 4- هي جملة خبرية تتكون من تعبيرين علائقيين أو اكثر، يربط بينها معاملات منطقية $(AND , OR)$ ,وتكون قيمتها إما صوابا (1) أو خطأ (0)

   • المعامل المنطقي

   • التعبير العلائقي

   • العبارة المنطقية

   • البوابة المنطقية

5. 5- دارة إلكترونية بسيطة ، تقوم بعملية منطقية على مدخل واحد او أكثر، وتنتج مخرجا ً منطقيا ً واحدا ، وتستخدم في بناء معالجات الأجهزة الإلكتروينة والحواسيب

   • المعامل المنطقي

   • التعبير العلائقي

   • العبارة المنطقية

   • البوابة المنطقية

6. 6-أحد الآتي يعتبر مثالا على عملية مقارنة

   • >

   • OR

   • *

   • ^

7. 7- أحد الاتي يعتبر مثالا على معامل منطقي

   • <

   • NOT

   • =

   • +

8. 8- أحد الآتي يعتبر مثالا على تعبير علائقي

   • >

   • AND

   • A=B

   • ^

9. 9- أحد الاتي يعتبر مثالا على عبارة منطقية

   • $A>B OR C=D$

   • $3>5 AND 7>1$

   • $A OR B AND C$

   • جميع ما ذكر

10. 10- واحدة مما يلي ليست من أنواع البوابات المنطقية الأساسية

    • NOT

    • OR

    • NOR

    • AND

11. 11- واحدة من البوابات المنطقية الأساسية ، التي تدخل في بناء معظم الدوائر المنطقية ، ولها مدخلان ومخرج واحد ، و تسمى (و) المنطقية

    • NOT

    • OR

    • NOR

    • AND

12. 12- يعتبر تمثيل لعبارة منطقية ُيبين الاحتمالات المختلفة للمتغيّرات المكوّنة للعبارة المنطقية ، وهو

    • بوابة AND

    • بوابة OR

    • بوابة NOT

    • جدول الحقيقة

13. 13- واحدة من البوابات المنطقية الأساسية ،التي تدخل في بناء معظم الدوائر المنطقية ، ولها مدخلان ومخرج واحد ، وتسمى ( أو ) المنطقية

    • NOT

    • OR

    • NOR

    • AND

14. 14- واحدة من البوابات المنطقية الاساسية ،التي تدخل في بناء معظم الدوائر المنطقية ، ولها مدخل واحد فقط ومخرج واحد ، وتسمى العاكس ، أي أنها تغير القيمة المنطقية للمدخل الى عكسه

    • NOT

    • OR

    • NOR

    • AND

15. 15- اذا علمت أن $A=0 , B=1 , C=1 , D=0$ ، فإن ناتج العبارة المنطقية

    $A OR B AND (C AND NOT D)$

    • 0

    • 1

16. 16- اذا علمت أن $A=0 , B=1 , C=1 , D=0$، فإن ناتج العبارة المنطقية

    $(A OR NOT B) AND (NOT C AND D)$

    • 0

    • 1

17. 17- اذا علمت أن $A=0 , B=1 , C=0 , D=1$ ، فإن ناتج العبارة المنطقية

    $A AND B OR NOT (C AND D)$

    • 0

    • 1

18. 18- اذا علمت أن $A=0 , B=1 , C=0 , D=1$ ، فإن ناتج العبارة المنطقية

    $A AND NOT (NOT B OR C) AND D$

    • 0

    • 1

19. 19- العبارة المنطقية التي يمثلها الشكل التالي هي



    • $NOT A AND B$

    • $NOT A OR B$

    • $A OR NOT B$

    • $A AND NOT B$

20. 20- احتمالات العبارة المنطقية $A AND B OR C$ و هي

    • 2

    • 4

    • 6

    • 8

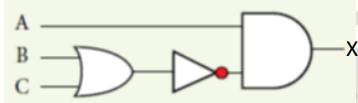

21. 21- العبارة المنطقية التي يمثلها الشكل التالي هي



    • $A AND NOT (B OR C)$

    • $A AND (B OR C)$

    • $NOT A AND (B OR C)$

    • $A OR NOT (B AND C)$

22. 22- عدد البوابات المنطقية في الشكل السابق ، هو

    • 5

    • 3

    • 4

    • 6

23. 23- البوابة التي يمكن اضافتها للشكل السابق لكي تعطي عكس ناتج X ، هي

    • $NAND$

    • $NOT$

    • $OR$

    • $AND$

24. 24- اذا علمت أن $C=0 , B=1 , A=1$ ، فان قيمة X في الشكل السابق , هي

    • 0

    • 1

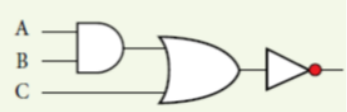

25. 25- العبارة المنطقية التي يمثلها الشكل التالي هي



    • $NOT \left(\right(A OR B) OR C)$

    • $NOT \left(\right(A AND B) OR C)$

    • $NOT (A AND B) OR C$

    • $(A AND B) OR NOT C$

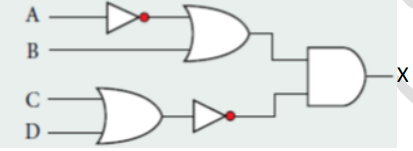

26. 26- العبارة المنطقية التي يمثلها الشكل 2 التالي هي



    • $NOT (A OR B) AND NOT(C OR D)$

    • $NOT (A OR B) AND (NOT C OR D)$

    • $(NOT A OR B) AND (C OR D)$

    • $(NOT A OR B) AND NOT(C OR D)$

27. 27- عدد البوابات المنطقية في الشكل 2 السابق ، هو

    • 5

    • 3

    • 4

    • 6

28. 28- البوابة التي يمكن اضافتها للشكل 2 لكي تعطي عكس ناتج X ، هي

    • $NAND$

    • $NOT$

    • $OR$

    • $AND$

29. 29- اذا علمت أن $D=1 , C=0 , B=1 , A=1$ ، فان قيمة X في الشكل 2 ،هي

    • 0

    • 1

30. 30- احتمالات العبارة المنطقية للشكل 2 السابق، هي

    • 2

    • 4

    • 8

    • 16

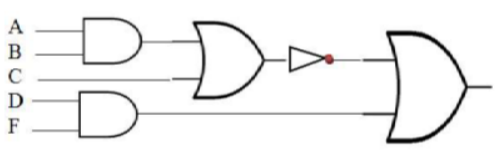

31. 31- العبارة المنطقية التي يمثلها الشكل التالي هي



    • $NOT (A AND B OR C) OR D AND F$

    • $NOT \left(\right(A AND B OR C) OR D AND F)$

    • $(A AND B OR C) OR D AND F$

    • $NOT (A AND B OR C) OR D OR F$

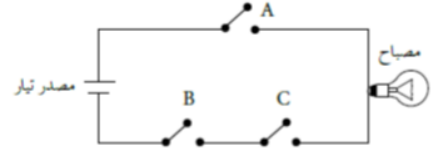

32. 32- العبارة المنطقي للدارة الكهربائية التي يمثلها الشكل 3 التالي هي



    • $B AND C OR A$

    • $(B AND C) OR A$

    • $A AND (B AND C)$

    • $A OR C AND B$

33. 33- عدد البوابات المنطقية في الشكل 3 السابق ، هو

    • 2

    • 3

    • 4

    • 6

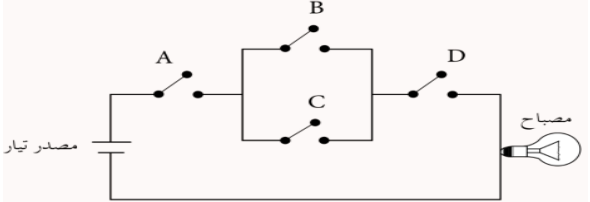

34. 34- العبارة المنطقي للدارة الكهربائية التي يمثلها الشكل التالي هي



    • $A AND B AND C AND D$

    • $A AND (B OR C) AND D$

    • $A AND (B AND C) AND D$

    • $A AND B OR C AND D$

35. 35- العبارة المنطقي للدارة الكهربائية التي يمثلها الشكل  التالي هي



    • $A AND B AND C OR D$

    • $(A AND B) AND (C OR D)$

    • $A AND B OR C OR D$

    • $(A AND B) OR (C OR D)$

36. 36- عدد البوابات المنطقية بالشكل السابق ، هو

    • 2

    • 3

    • 4

    • 1

37. 37-يضيء المصباح في الشكل السابق ،اذا كانت المفاتيح التالية مغلقة

    • A و B و C

    • A و B و D

    • A و B أو D

    • أ + ب

38. 38- العبارة المنطقية التي يمثلها الشكل التالي هي



    • $NOT (A OR NOT B)$

    • $NOT (A OR NOT B) OR A$

    • $NOT (A OR NOT B OR NOT A)$

    • $NOT (A OR NOT B OR A)$

39. 39- الشكل الذي يمثل العبارة المنطقية التالية هو :

    $C OR A AND NOT B$

    •

    •

    •

    •

40. 40- الشكل الذي يمثل العبارة المنطقية التالية

    $NOT (A AND B) OR C AND D$

    •

    •

    •

    •

41. 41- الشكل الذي يمثل العبارة المنطقية التالية هو

    $NOT (NOT (A OR B) AND (NOT C OR NOT D\left)\right)$

    •

    •

    •

    •

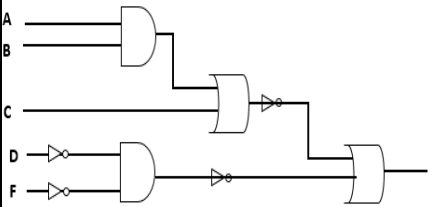

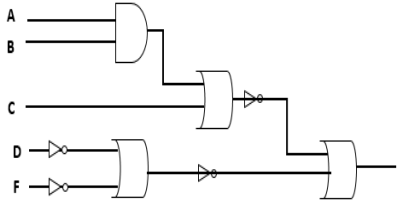

42. 42- الشكل الذي يمثل العبارة المنطقية التالية هو

    $NOT (A AND B OR C) OR NOT (NOT D AND NOT F)$

    •

    •

    •

    •

43. أجب بـ (صــــح ) أو ( خطــأ ) عن كل من العبارات الاتية

    1- تعتمد البوابات المنطقية في عملها على مبدأ الصواب أو الخطأ، أو ما يسمى رقميا 1 أو 0 ( رموز النظام الثنائي)

    • صحيح
    • خاطئ

44. 2- في العبارة المنطقية $NOT A OR B AND C$ أولوية التنفيذ للبوابة المنطقية $OR$

    • صحيح
    • خاطئ

45. 3- في العبارة المنطقية $A OR B AND C$ أولوية التنفيذ للبوابة المنطقية $AND$

    • صحيح
    • خاطئ

46. 4- عدد الاحتمالات التي يحتويها جدول الحقيقة للعبارة المنطقية $(A AND NOT C)$يساوي 4

    • صحيح
    • خاطئ

47. 5- البوابة AND يكون قيمة مخرجها (1) اذا كان قيمة أحد مدخلاتها (1)

    • صحيح
    • خاطئ

48. 6- البوابة OR يكون قيمة مخرجها (1) اذا كان قيمة كال مدخلاتها (1) فقط

    • صحيح
    • خاطئ

49. 7- تعطى بوابة NOT مخرجا قيمته (1) إذا كانت قيمة مدخلها (1)

    • صحيح
    • خاطئ

50. 8- تستطيع تصميم دارة كهربائية تمثل البوابة المنطقية OR بمفتاحي توصيل في وضعية التوالي .

    • صحيح
    • خاطئ

51. 9- تستطيع تصميم دارة كهربائية تمثل البوابة المنطقية AND بمفتاحي توصيل في وضعية التوازي .

    • صحيح
    • خاطئ

52. 10- لتمثيل البوابة المنطقية AND في دارة كهربائية نحتاج على الأقل الى مفتاح توصيل واحد .

    • صحيح
    • خاطئ

53. 11- لتمثيل البوابة المنطقية OR في دارة كهربائية نحتاج على الأقل الى مفتاح توصيل واحد

    • صحيح
    • خاطئ

54. 12- عدد الإحتمالات التي يحتويها جدول الحقيقة للعبارة المنطقية $(A AND NOT B OR C)$يساوي 6 .

    • صحيح
    • خاطئ

55. 13- عدد المتغيرات المنطقية في العبارة المنطقية $(A OR NOT B AND NOT C OR D)$ يساوي 2

    • صحيح
    • خاطئ

56. 14- عدد البوابات المنطقية في العبارة المنطقية ($A OR NOT B AND NOT C OR D$) يساوي 4

    • صحيح
    • خاطئ

57. 15- عند كتابة العبارة المنطقية التي تمثلها البوابات المنطقية يجب البدء من اليسار لليمين

    • صحيح
    • خاطئ

58. 16- عدد المخارج التي تنتج عن البوابة المنطقية هو اثنين

    • صحيح
    • خاطئ
