امتحان في وحدة الحث- وائل جبران

1. ملاحظة : (${\mu }_{°}=4\mathrm{\pi }\times {10}^{-7}$)

   1- يصل التدفق المغناطيسي عبر سطح ما نصف قيمته العظمى عندما تكون الزاوية بين متجه المساحة ومستوى السطح تساوي

   • صفر

   • ${30}^{°}$

   • ${60}^{°}$

   • ${90}^{°}$

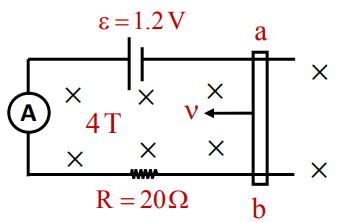

2. * $ab$ موصل طوله $0.1 m$ يتحرك نحو اليسار بسرعة $12 m/s$ في مجال مغناطيسي منتظم مقداره $4T$ بالاعتماد على الشكل وبياناته، أجب عن الفقرات $(3 , 2)$:



   2- القوة الدافعة الحثية المتولدة في الموصل بالفولت تساوي

   • 1.2

   • 3.6

   • 2.4

   • 4.8

3. 3- قراءة الأميتر تساوي بالأمبير

   • 0.18

   • 0.24

   • 0.30

   • 0.36

4. 4- عند تقريب الحلقة تدريجيا عن السلك المستقيم يتولد فيها تيار حثي



   • مع عقارب الساعة يقاوم الزيادة في التدفق

   • مع عقارب الساعة يقاوم النقصان في التدفق

   • عكس عقارب الساعة يقاوم الزيادة في التدفق

   • عكس عقارب الساعة يقاوم النقصان في التدفق

5. 5- يمثل الشكل العلاقة بين التيار والزمن لدارة تحتوي على محث معامل حثه $L$ وبطارية ومصباح، أجب عن الفقرات $(6 , 5)$



   5- الفترة التي ُ يكون فيها التدفق عبر الملف أكبر ما يمكن

   • c

   • b

   • a

   • c , a

6. 6- عند نقصان عدد لفات الملف فإن  $∆t_1 , I_{max}$ على الترتيب

   • تزداد، يزداد

   • تقل، يقل

   • تقل، ثابت

   • ثابت ، يزداد

7. 7- وحدة قياس معامل الحث الذاتي لمحث حسب النظام الدولي للوحدات هي

   • $V.A/s$

   • $\Omega .s$

   • $V.A.s$

   • $A/V.s$

8. 8- دارة $AC$ , بالعلاقة يعطى الجهد فرق مصدر أن علمت إذا $∆V=50\sin \left(50\mathrm{\pi t}\right)$ , اعتمادا على الشكل المجاور الذي يوضح دارة كهربائية تحتوي على ثنائي بلوري مصنوع من مادة السيليكون ومصباح، فإن عدد إضاءة المصباح في الثانية الواحدة هي



   • 5

   • 50

   • 25

   • 500

9. 9- محول مثالي عدد لفات ملفه الابتدائي $90$ لفة، إذا علمت أن نسبة التيار المار في المقاومة إلى تيار المصدر $1:3$ ، فإن عدد لفات الملف الثانوي ونوع المحول

   • 30 لفة ، محول رافع للتيار

   • 30 لفة ، محول خافض للتيار

   • 270 لفة ، محول رافع للتيار

   • 270 لفة ، محول خافض للتيار

10. 10- دارة استقبال $RLC$ في جهاز مذياع، مقدار المحاثة $0.25 mH$ والمواسعة  $\frac{1}{9}\times {10}^{-15}F$ , فإن هذه الدارة تستقبل موجة بتردد

    • $\frac{9}{2\mathrm{\pi }}MHz$

    • $\frac{36}{2\mathrm{\pi }}MHz$

    • $\frac{98}{2\mathrm{\pi }}MHz$

    • $\frac{6}{2\mathrm{\pi }}MHz$

11. 11- يمكن الحصول على بلورة موجبة من السليكون بإضافة أحد العناصر الآتية إلى السليكون

    • انتيمون

    • زرنيخ

    • فسفور

    • بورون

12. 12- الشكل يمثل ترانزستور، نوع الترانزستور والطرف $a$ هما:



    • $pnp$ باعث

    • $pnp$ جامع

    • $npn$ باعث

    • $npn$ جامع

13. 13- تنقل شركة الكهرباء طاقة كهربائية بقدرة $(1000 MW)$ إلى مدينة تبعد عن محطة التوليد مسافة $(40 Km)$ , فإذا كانت مقاومة أسلاك الخطوط الناقلة $0.25\Omega /Km=$  , فإن نسبة القدرة الضائعة في الأسلاك تساوي علما بأن قيمة فرق الجهد الفعال $250 KV=$

    • 0.08

    • 0.4

    • 0.32

    • 0.16

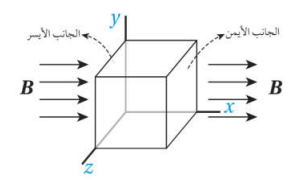

14. 14- مكعب طول ضلعه $\left(l\right)$ , موضوع في مجال مغناطيسي منتظم مقداره $\left(B\right)$ باتجاه محور  $(+x)$ كما في الشكل المجاور ، التدفق المغناطيسي عبر الجانب الأيمن من المكعب يساوي



    • $Bl$

    • $-Bl$

    • $B{l}^2$

    • $-B{l}^2$

15. 15- يبين الشكل المجاور دارة يتصل فيها مصباح ومواسع بمصدر جهد متردد تردده الزاوي $\left(\omega \right)$ , وقراءة الأميتر $(3.5 A)$ , إذا زاد مقدار التردد الزاوي للمصدر ليصبح  $({\omega }^{\text{'}}=\frac{5}{2}\omega )$ مع بقاء القيمة العظمى لفرق الجهد ثابتة , فإن قراءة الأميتر بوحدة أمبير $\left(A\right)$ تصبح



    • 0.5

    • 4

    • 2.0

    • $2\sqrt{2}$

16. * في الشكل المجاور موصل مستقيم طوله $(l=30 cm)$ , مغمور داخل مجال مغناطيسي منتظم مقداره $(B=0.4T)$ , حّرك الموصل من الموقع بين النقطتين $\left(ab\right)$ إلى الموقع بين النقطتين $\left(a^{\text{'}}{b}^{\text{'}}\right)$ خلال $(0.2s)$ بسرعة ثابتة $\left(v\right)$ على مجرى فلزي على شكل حرف $\left(U\right)$ , وكان التغير في التدفق المغناطيسي عبر الدارة المغلقة والناتج عن حركة الموصل مقداره $(12\times {10}^{-3}Wb)$ , مستعينا بالبيانات المثبتة في الشكل ، أجب عن الفقرتين$(17 , 16)$ الآتيتين



    16- مقدار السرعة $\left(v\right)$ التي تحرك بها الموصل بوحدة $(m/s)$ يساوي

    • 0.5

    • 2

    • 5

    • 20

17. 17- مقدار التيار الكهربائي الحثي بوحدة أمبير  $\left(A\right)$ واتجاهه عبر الموصل ، المتولد عن حركة الموصل هو

    • (0.03)  من a الى b

    • (0.03)  من b الى a

    • (0.06)  من a الى b

    • (0.06)  من b الى a

18. 18- دارة كهربائية تحوي ملفا لولبيا يتكون من (1000) لفة ، وطوله $(20 \mathrm{\pi cm})$ ومساحة مقطعه $(25 m{m}^2)$ ، إذا تزايد ّ التيار الكهربائي المار فيه بمعدل $(40 A/s)$ ، فإن متوسط القوة الدافعة الكهربائية الحثية المتولدة فيه أثناء التيار بالملي فولت يساوي

    • 0.2

    • 0.2-

    • 2

    • 2-

19. *في الشكل المجاور التمثيل البياني لتغير فرق الجهد بين طرفي مقاومة $\left(25\Omega \right)$ موصولة في دارة كهربائية مع مصدر فرق جهد متردد بالنسبة إلى الزمن ، اعتمادا على ذلك أجب عن الفقرتين  الآتيتين $(20 , 19)$



    19- القدرة الكهربائية المتوسطة المستهلكة في المقاومة بوحدة واط $\left(W\right)$ تساوي

    • 200

    • 100

    • 25

    • 12.5

20. 20- القيمة الفعالة للتيار المار في الدارة بوحدة أمبير $\left(A\right)$ تساوي

    • $\sqrt{2}$

    • $2\sqrt{2}$

    • $\frac{2}{\sqrt{2}}$

    • $\frac{1}{2}$
