امتحان البوابات المنطقية - حاسوب أحمد ابو شيخة

1. 1- تعتبر من أنواع البوابات المنطقية المشتقة ، وهي

   • NOT

   • NAND

   • NOR

   • ب + ج

2. 2- هي اختصار ل $NOT AND$ , أي نفي $AND$ , وتسمى بوابة نفي (و) المنطقية

   • NOT

   • NAND

   • NOR

   • ب + ج

3. 3- البوابة المنطقية المشتقة التي تمثلها البوابة الاساسية التالية ، هي



   • AND

   • NAND

   • NOR

   • NOT

4. 4- ناتج العبارة المنطقية التالية ، علما بأن : $A=0 , B=0 , C=1$

   $NOT A NAND NOT B$

   • 0

   • 1

   • .

   • .

5. 5- ناتج العبارة المنطقية التالية ، علما بأن $A=0 , B=0 , C=1$

   $NOT (A NAND B) NAND C$

   • 0

   • 1

   • .

   • .

6. 6- ناتج العبارة المنطقية التالية ، علما بأن $A=0 , B=1 , C=0$

   $NOT (A NAND B) NAND NOT C$

   • 0

   • 1

   • .

   • .

7. 7- ناتج العبارة المنطقية التالية ، علما بأن $A=0 , B=0 , C=1$

   $NOT A NAND NOT (B NAND C)$

   • 0

   • 1

   • .

   • .

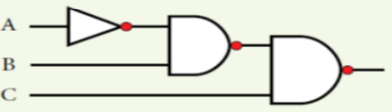

8. 8- العبارة المنطقية التي تمثلها البوابة التالية ، هي



   • $NOT A AND B AND C$

   • $NOT (A NAND B) NAND C$

   • $(NOT A NAND B) NAND C$

   • $(NOT A NOR B) NOR C$

9. 9- العبارة المنطقية التي يمثلها الشكل $(2-1)$ ، هي



   • $NOT \left(\right(A NAND NOT B) NAND NOT C )$

   • $(A NAND NOT B) NAND NOT C$

   • $NOT \left(\right(A NAND B) NAND NOT C )$

   • $NOT \left(\right(A NAND NOT B) NAND C )$

10. 10- عدد البوابات المنطقية في الشكل $(2-1)$ السابق ، هو

    • 5

    • 3

    • 4

    • 6

11. 11- البوابة التي يمكن اضافتها للشكل $(2-1)$ لكي تعطي عكس ناتج X ، هي:

    • NAND

    • NOT

    • OR

    • AND

12. 12- اذا علمت أن $C=0 , B=1 , A=1$ , فان قيمة X في الشكل $(2-1)$ ،هي

    • 0

    • 1

    • .

    • .

13. 13 - احتمالات العبارة المنطقية للشكل $(1-2)$ السابق، هي

    • 2

    • 4

    • 8

    • 16

14. 14- الشكل الذي يمثل العبارة المنطقية التالية هو

    $NOT (X NAND NOT Y) NAND W$

    •

    •

    •

    •

15. 15- الشكل الذي يمثل العبارة المنطقية التالية هو

    $NOT (A NAND B) NAND (NOT C NAND NOT D)$

    •

    •

    •

    •

16. 16- هي اختصار ل $NOT OR$ , أي نفي $OR$ , وتسمى بوابة نفي ( أو ) المنطقية

    • AND

    • NAND

    • NOR

    • NOT

17. 17- البوابة المنطقية المشتقة التي تمثلها البوابة الاساسية التالية ، هي



    • NOT

    • NAND

    • NOR

    • ب + ج

18. 18- ناتج العبارة المنطقية التالية ، علما بأن : $A=1 , B=0 , C=0$

    $NOT (A NOR B) NOR NOT C$

    • 0

    • 1

    • .

    • .

19. 19- ناتج العبارة المنطقية التالية , علما بان : $A=1 , B=0 , C=0$

    $A NOR NOT (B NOR NOT C)$

    • 0

    • 1

    • .

    • .

20. 20- ناتج العبارة المنطقية التالية ، علما بأن : $A=0 , B=1 , C=0 , D=1$

    $NOT (NOT A NOR B) NOR (C NOR NOT D)$

    • 0

    • 1

    • .

    • .

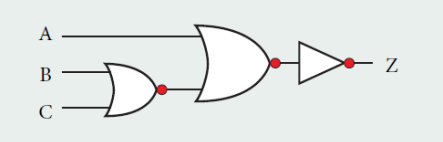

21. 21- العبارة المنطقية التي تمثلها البوابة التالية ، هي



    • $NOT (A OR ( B OR C\left)\right)$

    • $NOT A NOR ( B NOR C)$

    • $A NOR ( B NOR C)$

    • $NOT (A NOR ( B NOR C\left)\right)$

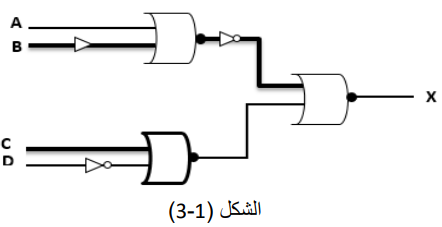

22. 22- العبارة المنطقية التي يمثلها الشكل $(3-1)$ ، هي



    • $NOT (A NOR NOT B) NOR (C NOR D)$

    • $NOT (A NOR B) NOR (C NOR NOT D)$

    • $NOT (A NOR NOT B) NOR (C NOR NOT D)$

    • $(A NOR NOT B) NOR (C NOR NOT D)$

23. 23- عدد البوابات المنطقية في الشكل $(3-1)$ السابق ، هو

    • 5

    • 3

    • 4

    • 6

24. 24- البوابة التي يمكن اضافتها للشكل $(3-1)$ لكي تعطي عكس ناتج X ، هي

    • NAND

    • NOT

    • OR

    • AND

25. 25- اذا علمت أن $D=1 , C=0 , B=1 , A=1$ , فان قيمة X في الشكل $(3-1)$،هي

    • 0

    • 1

    • .

    • .

26. 26- احتمالات العبارة المنطقية للشكل $(3-1)$ السابق، هي

    • 2

    • 4

    • 8

    • 16

27. 27- الشكل الذي يمثل العبارة المنطقية التالية هو

    $NOT (NOT A NOR NOT B) NOR C$

    •

    •

    •

    •

28. 28- هو أحد فروع علم الجبر في الرياضيات ، وهو الأساس الرياضي اللازم لدراسة التصميم المنطقي للأنظمة الرقمية ومنها الحاسوب

    • العبارة الجبرية المنطقية

    • الجبر المنطقي (البوولي)

    • البوابة المنطقية الأساسية

    • البوابة المنطقية المشتقة

29. 29- هي ثابت منطقي ( 0 , 1 ) أو متغير منطقي مثل $(X,Y)$ أو مزيج من الثوابت والمتغيرات المنطقية ، يجمع بينها عمليات منطقية

    • العبارة الجبرية المنطقية

    • الجبر المنطقي (البوولي)

    • البوابة المنطقية الأساسية

    • البوابة المنطقية المشتقة

30. 30- اذا علمت أن $D=1 , C=0 , B=1 , A=1$ فان ناتج العبارة الجبرية المنطقية التالية هو

    $F=(A.(B+\overline{C}\left)\right) +\overline{D}$

    • 0

    • 1

    • .

    • .

31. 31- اذا علمت أن $D=1 , C=0 , B=0 , A=1$ , فان ناتج العبارة الجبرية المنطقية التالية ، هو

    $F=(A+B).(\overline{C}+\overline{D})$

    • 0

    • 1

    • .

    • .

32. 32- اذا علمت أن $D=0 , C=0 , B=1 , A=1$ , فان ناتج العبارة الجبرية المنطقية التالية هو

    $F=\overline{\overline{A}.B}+C.\overline{D}$

    • 0

    • 1

    • .

    • .

33. 33- اذا علمت أن $D=1 , C=0 , B=0 , A=1$ , فان ناتج العبارة الجبرية المنطقية التالية , هو

    $\overline{\left(\overline{A+B}\right).(\overline{C}+\overline{D})}$

    • 0

    • 1

    • .

    • .

34. 34- العبارة الجبرية المنطقية التي تمثلها البوابة التالية ، هي



    • $\left(\overline{A.B}\right).\overline{C}$

    • $\overline{\left(\overline{A.B}\right).\overline{C}}$

    • $\overline{\left(\overline{A.B}\right)}.C$

    • $\overline{(A.\overline{B}).\overline{C}}$

35. 35- سبب تسمية البوابات المنطقية المشتقة بهذا الاسم لانها مشتقة من البوابات المنطقية الاساسية AND ، OR ، NOT

    • صحيح
    • خاطئ

36. 36- البوابة المنطقية المشتقة $NOR$ هي اختصار لـ $NOT OR$

    • صحيح
    • خاطئ

37. 37- تعطي بوابة NAND مخرجا قيمته (1) إذا كانت قيمة أي من المدخلين أو كلاهما (1)

    • صحيح
    • خاطئ

38. 38- تعطي البوابة $NAND$ مخرجا قيمته (0) إذا كانت قيمة المداخل جميعها (1) عكس مخرجات بوابة $AND$

    • صحيح
    • خاطئ

39. 39- البوابة المنطقية المشتقة $NAND$ هي اختصار لـ $NOT NOT$

    • صحيح
    • خاطئ

40. 40- البوابة المنطقية NAND هي بوابة أساسية

    • صحيح
    • خاطئ

41. 41- وجود دائرة صغيرة عند مخرج بوابة $NOR$ أو بوابة $NAND$ يرمز الى بوابة $NOT$

    • صحيح
    • خاطئ

42. 42- تعطي بوابة NOR مخرجا قيمته (0) إذا كانت قيمة أي من المدخلين أو كلاهما (1)

    • صحيح
    • خاطئ

43. 43- تعطي بوابة NOR مخرجا قيمته (1) إذا كانت قيمة المداخل جميعها (1) عكس مخرجات بوابة OR

    • صحيح
    • خاطئ

44. 44- تعود تسميت الجبر البوولي نسبة إلى العالم الرياضي الانجليزي جورج وليام

    • صحيح
    • خاطئ

45. 45- يمكن أن تحتوي العبارة الجبرية المنطقية على أقواس وعلى أكثر من عملية منطقية

    • صحيح
    • خاطئ

46. 46- الجبر البوولي ( المنطقي ) هو أحد فروع علم المركبات الكيميائية

    • صحيح
    • خاطئ

47. 47- يعبر عن عملية OR في الجبر البوولي (المنطقي) بالرمز (.)

    • صحيح
    • خاطئ

48. 48- يعبر عن عملية AND في الجبر البوولي (المنطقي) بالرمز (.)

    • صحيح
    • خاطئ

49. 49- وسميتNOT بالمتممة لأن متممة 0 تساوي 1 ومتممة 1 تساوي0

    • صحيح
    • خاطئ
