امتحان الحث الكهرومغناطيسي-نضال الافندي

1. 1- اعتمادا على الدارة الموضحة في الشكل المجاور , حيث إن الثنائي مصنوع من مادة السيليكون , وبإهمال المقاومة الداخلية للبطارية , فإن التيار الكهربائي المار في المقاومة ($R$) بوحدة ملي أمبير ($mA$) يساوي



   • 0.1

   • 0.23

   • 2.1

   • 2.23

2. 2- اعتمادا على الشكل المجاور الذي يبين دارة مقوم نصف موجة , يكون شكل الموجة الناتجة



   •

   •

   •

   •

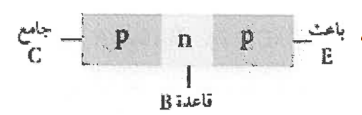

3. 3- يوضح الشكل المجاور طبقات ترانزستور ثنائي القطبية . اعتمادا على بيانات الشكل , فإن اتجاه التيار الاصطلاحي الموجب يكون من



   • القاعدة نحو الباعث

   • الباعث نحو القاعدة

   • القاعدة نحو الجامع

   • الجامع نحو القاعدة

4. 4- اذا علمت ان قراءة الفولتميتر ($60V$) وقراءة الاميتر أكبر ما يكون , لذا فإن المعاوقة المحثية ($X_L$) بوحدة ($\Omega$) وقراءة الاميتر بوحدة ($A$) على الترتيب



   • $10 , 0$

   • $12 , 12$

   • $6 , 6$

   • $5 , 5$

5. محول كهربائي مثالي عدد لفات ملفه الابتدائي ($800$) لفة وملفه الثانوي ($50$) لفة يتصل مع مصباح مقاومته ($3\Omega$) ويمر فيه تيار ($5A$) . أجب عن الفقرتين ($6,5$) الاتيتين

   5- القدرة الناتجة من ملفة الثانوي بوحدة واط ($W$) تساوي

   • 15

   • 25

   • 75

   • 135

6. 6- فرق الجهد بين طرفي ملفه الابتدائي بوحدة فولت ($V$) يساوي

   • 240

   • 225

   • 72

   • 50

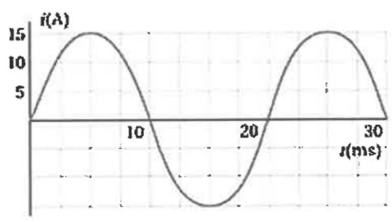

7. 7- بالاعتماد على الرسم البياني المجاور الذي يمثل تغير التيار بالنسبة الى الزمن في دارة تيار متردد تحتوي مقاومة فقط , واذا علمت ان مقدار المقاومة يساوي ($20\Omega$) , فإن الرسم البياني الذي يمثل فرق الجهد بالنسبة للزمن في الدارة نفسها , هو



   •

   •

   •

   •

8. 8- في الدارتين المجاورتين ثنائيان بلوريان , (1) من السيلكون و(2) من الجرمانيوم , كلاهما في وضع انحياز أمامي . اذا كانت قراءة الفولتميتر في كل من الدارتين ($0.5 V$) , فان العبارة الصحيحة التي تصف قراءتي الاميترين ( $A_1,A_2$) , هي



   • قراءة $A_1$ مساوية للصفر

   • قراءة $A_2$ مساوية للصفر

   • قراءة $A_1$ أكبر من قراءة $A_2$

   • قراءة $A_1$ أقل من قراءة $A_2$

9. 9- يدور ملف مولد كهربائي , فيولد فرق جهد كهربائي تردده ($10 Hz$) , اذا كان مقدار فرق الجهد بين طرفي الملف يساوي ($8V$) عند اللحظة ($t=\frac{1}{120}S$) , فإن القيمة العظمى لفرق الجهد بوحدة ($V$) تساوي

   • 6.96

   • 9.24

   • 12

   • 16

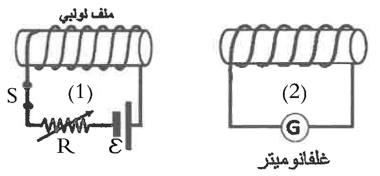

10. 10- يمثل الشكل المجاور دارتين كهربائيتين ($1,2$) , يتولد تيار حثي في الدارة الكهربائية (2) في الحالات الاتية جميعها , ما عدا



    • لحظة فتح الدارة (1)

    • في أثناء تغيير قيمة مقاومة الدارة (1)

    • في أثناء إبعاد الدارة (2) والدارة (1) مفتوحة

    • في أثناء إبعاد الدارة (2) والدارة (1) مغلقة

11. 11- يبين الشكل المجاور التمثيل البياني للعلاقة بين متوسط القوة الدافعة الكهربائية الحثية والزمن في الفترات ($a,b,c$) , اذا علمت أن عدد لفات الملف يساوي (1000) لفة , فإن مقدار التغير في التدفق المغناطيسي في الفترة ($c$) بوحدة ويبر ($Wb$) يساوي



    • $2\times {10}^{-1}$

    • $2\times {10}^{-4}$

    • $-2\times {10}^{-1}$

    • $-2\times {10}^{-4}$

12. 12- الترانزستور من نوع ($npn$) يرمز له في الدارات الالكترونية بالرمز

    •

    •

    •

    •

13. لف ملفان عدد لفات كل منهما (200) لفة , ومساحة المقطع العرضي لكل منهما ($4\times {10}^{-4}{m}^2$) على قلب حديدي على نحو ما هو موضح في الشكل المجاور . عند إغلاق مفتاح دارة الملف الابتدائي ($S$) تتولد قوة دافعة كهربائية حثية في الملف الثانوي مقدارها ($0.032 V$) خلال ($0.05 s$) , أجب عن الفقرتين ($13 , 14$) الاتيتين



    13- مقدار المجال المغناطيسي الحثي المسبب للقوة الدافعة الكهربائية الحثية بوحدة تسلا ($T$) يساوي

    • 0.02

    • 0.2

    • 5

    • 50

14. 14- اتجاه سريان التيار الكهربائي الحثي عبر الملف الثانوي

    • من c الى b , ليقاوم النقص في التدفق المغناطيسي

    • من b الى c , ليقاوم النقص في التدفق المغناطيسي

    • من c الى b , ليقاوم الزيادة في التدفق المغناطيسي

    • من b الى c , ليقاوم الزيادة في التدفق المغناطيسي

15. 15- وصل مصدر للتيار المتردد مع مقاومة $R$ , فكانت القدرة المتوسطة المستهلكة في المقاومة ($20 W$) , اذا أصبح فرق الجهد الفعال الخارج من المصدر مثلي ما كان عليه , فإن القدرة المتوسطة المستهلكة في المقاومة بوحدة واط ($W$) تساوي

    • 10

    • 20

    • 40

    • 80

16. 16- ملف لولبي طوله ($l$) ومعامل الحث الذاتي له ($L$) قطع إلى جزأين متماثلين ليصبح طول كل جزء ($\frac{l}{2}$) . معامل الحث الذاتي لكل جزء ($\overline{L}$) بدلالة معامل الحث الذاتي للملف اللولبي يساوي

    • $\frac{L}{4}$

    • $\frac{L}{2}$

    • $2L$

    • $4L$

17. 17- في الشكل الموضح يكون فرق الجهد بين نقطتين ($b,a$)



    • اقل من  $10 V$

    • اكبر من $10 V$

    • تساوي $10 V$

    • يساوي صفر

18. 18- دارة رنين ترددها ($6\times {10}^{5}Hz$) ومواسعة المواسع بها ($50 \mu F$) استبدل ملف الدائرة بملف أخر معامل حثه الذاتي ستة امثال معامل الحث الذاتي للملف الأول وزادت مواسعة المواسع بمقدار ($25 \mu F$) , فإن تردد الدارة في هذه الحالة بوحدة الهيرتز

    • $15\times {10}^5$

    • $10\times {10}^5$

    • $24\times {10}^5$

    • $12\times {10}^5$

19. 19- في الشكل المجاور عند ابعاد المغناطيس , فغن إضاءة المصباح



    • تقل

    • تزداد

    • تنعدم

    • تبقى ثابته

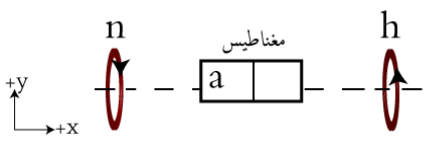

20. 20- يتولد تيار حثي في الحلقتين ($h$) و ($n$) وبالاتجاه المحدد على كل منهما في الشكل أدناه عندما يتحرك المغناطيس باتجاه



    • $-x$ وقطبه ($a$) قطبا مغناطيسيا شماليا

    • $-x$ وقطبه ($a$) قطبا مغناطيسيا جنوبيا

    • $-y$ وقطبه ($a$) قطبا مغناطيسيا جنوبيا

    • $+y$ وقطبه ($a$) قطبا مغناطيسيا شماليا
