امتحان فيزياء شهر ثاني 2008-اشرف سلامة

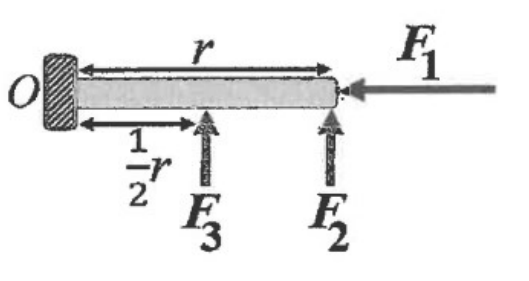

1. 1) يوضّح الشكل المجاور مَنظرًا عُلويًّا لباب تُؤثَّر فيه ثلاث قوى $(F_1 = F , F_2 =F_3=\frac{1}{2}F)$ العلاقة الصحيحة بين عُزوم هذه القوى حول محور الدوران (0)، هي:



   • ${\mathrm{\tau }}_2>{\mathrm{\tau }}_3>{\mathrm{\tau }}_1$

   • ${\mathrm{\tau }}_3>{\mathrm{\tau }}_2>{\mathrm{\tau }}_1$

   • ${\mathrm{\tau }}_1>{\mathrm{\tau }}_2>{\mathrm{\tau }}_3$

   • ${\mathrm{\tau }}_3>{\mathrm{\tau }}_1>{\mathrm{\tau }}_2$

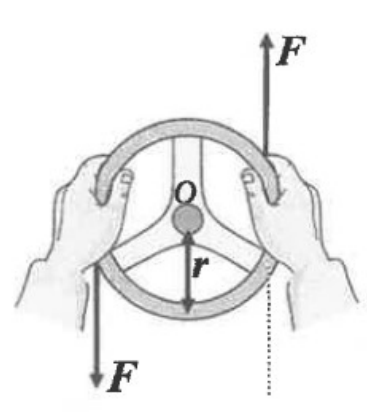

2. 2) في الشكل المجاور مِقود سيارة نصف قطره (r)،   تُؤثِّر فيه قوتانمتعاكستان، مقدار كلّ منهما (4.0N). إذا علمت أنّ مقدار العَزْم المُحصّل المُؤثِّر في المِقْود يساوي (2.0N.m). فإنَّ مقدار نصف قُطْر المِقْود بوحدة متر (m) يساوي:



   • 0.25

   • 0.5

   • 1.0

   • 2.0

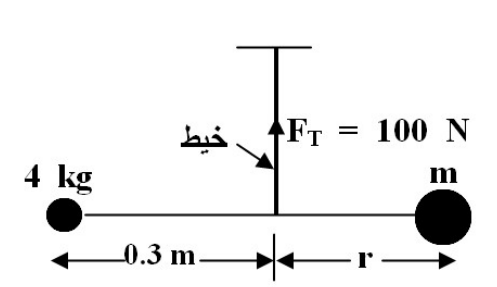

3. 3) في الشكل قضيب مهمل الوزن عند طرفيه كتلتين والقضيب معلق بواسطة خيط إذا كان النظام متزن وقوة الشد في الخيط (100N) فإن قيمة (r , m) بوحدة (m, kg) هي:



   • (60 , 0.3)

   • (0.2,60)

   •  (6 , 0.3)

   •  (6 , 0.2)

4. 4) من الشكل المجاور نستنتج ان الجسم  :

   •  متزن

   • متحرك نحو الاعلى

   • يدور مع عقارب الساعة

   • يدور عكس عقارب الساعة

5. 5) نظام يتكون من كرتين (${\mathrm{m}}_{\mathrm{B}} =4 \mathrm{kg} ,{\mathrm{m}}_{\mathrm{A}} = 2 \mathrm{kg}$) كما يبين الشكل
   البعد بينها (12cm)، موقع مركز الكتلة بالنسبة لـ ${\mathrm{m}}_{\mathrm{B}}$بـ (cm)



   • 4

   • 8

   • 6

   • صفر

6. 6) قرصان مصمتان لهما نفس الكتلة ونصف قطر الثاني مثلي الأول والقصور الذاتي حول محور مار من مركز كل منهما ${\mathrm{I}}_1,{\mathrm{I}}_2$ على الترتيب ويدوران بنفس السرعة الزاوية،((علمًا بأن ${}^2\mathrm{mr} \frac{1}{2}=\mathrm{I}$) فإن:

   • ${\mathrm{L}}_2= 0.25 {\mathrm{L}}_1$

   • ${\mathrm{L}}_2 =0.5{\mathrm{L}}_1$

   • ${\mathrm{L}}_2=2{\mathrm{L}}_1$

   • ${\mathrm{L}}_2=4{\mathrm{L}}_1$

7. 7) وضع (4) اجسام كتلة كل منها ($3\mathrm{Kg}$ ) على رؤوس مربع طول ضلعه (2m) ان القصور الذاتي لها بالنسبة لمحور عمودي على احد الرؤوس بوحدة ($\mathrm{Kg}.{\mathrm{m}}^2$).

   • 48

   • 60

   • 24

   • 12

8. 8) قرص قصوره الذاتي $0.04\mathrm{kg}. {\mathrm{m}}^2$ ونصف قطره 10cm أثرت قوة مماسية 20N على محيطة فإن تسارعه الزاوي بوحدة $\mathrm{rad}/{\mathrm{s}}^2$ يساوي:

   • 25

   • 40

   • 50

   • 100

9. 9) يقف رجل على منصة تدور بسرعة زاوية w حاملاً بيديه الممدوتين كتلتين متماثلتين فإذا ضم يديه الى صدره تناقص قصوره الدوراني من $5\mathrm{kg}.{\mathrm{m}}^2$ الى $1\mathrm{kg}.{\mathrm{m}}^2$ فما سرعته الزاوية بعد ضم يديه ؟

   • 0.25w

   • w

   • 4w

   • 5w

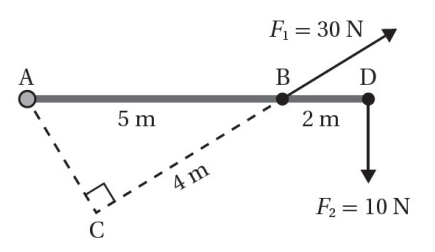

10. 10) بالاعتماد على البيانات المثبتة على الشكل المجاور ، فإن مقدار العزم المحصل حول محور عمودي على مستوى الصفحة ويمر بالنقطة (A) بوحدة (N.m) يساوي:



    • 50

    • 80

    • 20

    • 160

11. 11) مسطرة كتلتها m وطولها L يكون قصورها الذاتي أكبر في حالة دورانها حول المحور:



    • a

    • b

    • c

    • d
