امتحان شهر ثاني فيزياء-اشرف سلامة 2008

1. 1- يوضّح الشكل المجاور مَنظرًا عُلويًّا لباب تُؤثّر فيه ثلاث قوى $(F_1=F, F_2=F_3=\frac{1}{2}F)$ عند مَواقع مختلفة.

   العلاقة الصحيحة بين عُزوم هذه القوى حول محور الدوران (0)، هي:



   • ${\mathfrak{r}}_2>{\mathfrak{r}}_3>{\mathfrak{r}}_1$

   • ${\mathfrak{r}}_3>{\mathfrak{r}}_2>\mathfrak{r}1$

   • ${\mathfrak{r}}_1>{\mathfrak{r}}_2>{\mathfrak{r}}_3$

   • ${\mathfrak{r}}_3>{\mathfrak{r}}_1>{\mathfrak{r}}_2$

2. 2- في الشكل المجاور مِقود سيارة نصف قطره (r)، تُؤثِّر فيه قوتان متعاكستان، مقدار كلّ منهما $(4.0 N)$. إذا علمت أنّ مقدار العَزْم المُحصّل المُؤثِّر في المِقْود يساوي $(2.0 N.m)$.

   فإنّ مقدار نصف قُطْر المِقْود بوحدة متر (m) يساوي:



   • $0.25$

   • $0.5$

   • $1.0$

   • $2.0$

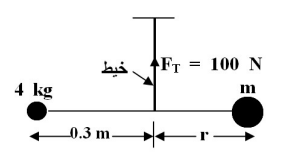

3. 3-في الشكل قضيب مهمل الوزن عند طرفيه كتلتين والقضيب معلق
   بواسطة خيط إذا كان النظام متزن وقوة الشد في الخيط $(100 N)$
   فإن قيمة (r,m) بوحدة (m, kg) هي:



   • $(0.3,60)$

   • $(0.2 ,60)$

   • $(0.3 ,6)$

   • $(0.2 ,6)$

4. 4-من الشكل المجاور نستنتج ان الجسم :



   • متزن

   • متحرك نحو الاعلى

   • يدور مع عقارب الساعة

   • يدور عكس عقارب الساعة

5. 5-نظام يتكون من كرتين $(m_B =4 kg ,m_A =2 kg)$كما يبين الشكل البعد بينها $(12 cm)$، موقع مركز الكتلة بالنسبة ل $m_B$ ب (cm):



   • $4$

   • $8$

   • $6$

   • صفر

6. 6- قرصان مصمتان لهما نفس الكتلة ونصف قطر الثاني مثلي الأول والقصور الذاتي حول محور مار من مركز كل منهما  $I_1 ,I_2$ على الترتيب ويدوران بنفس السرعة الزاوية، (علما بان $I =\frac{1}{2}m{r}^2$) فإن:

   • $L_2=0.25 L_1$

   • $L_2=0.5 L_1$

   • $L_2=2 L_1$

   • $L_2=4 L_1$

7. 7-وضع ($4$) اجسام كتلة كل منها $(3 Kg)$على رؤوس مربع طول ضلعه $(2 m)$ ان القصور الذاتي لها بالنسبة  لمحور عمودي على احد الرؤوس بوحدة $(Kg . m^2)$ .

   • $48$

   • $60$

   • $24$

   • $12$

8. 8-قرص قصوره الذاتي $0.04 Kg .m^2$ ونصف قطره $10 cm$أثرت قوة مماسية $20 N$ على محيطة فإن تسارعه الزاوي بوحدة $rad / s^2$ يساوي:

   • $25$

   • $40$

   • $50$

   • $100$

9. 9- يقف رجل على منصة تدور بسرعة زاوية w حاملاً بيديه الممدوتين كتلتين متماثلتين فإذا ضم يديه الى صدره تناقص قصوره الدوراني من $5 kg.m^2$ الى $1 kg .m^2$ فما سرعته الزاوية بعد ضم يديه ؟

   • $0.25 w$

   • $w$

   • $4 w$

   • $5 w$

10. 10-بالاعتماد على البيانات المثبتة على الشكل المجاور ، فإن مقدار العزم المحصل حول محور عمودي على مستوى الصفحة ويمر بالنقطة (A) بوحدة (N.m) يساوي:



    • $50$

    • $80$

    • $20$

    • $160$

11. 11-مسطرة كتلتها m وطولها L يكون قصورها الذاتي أكبر في حالة دورانها حول المحور:



    • a

    • b

    • c

    • d
