امتحان الجهد الكهربائي 5- احمد شقبوعة

1. 66- قطرة زيت مشحونة بشحنة سالبة تستقر ساكنة عند منتصف المسافة بين صفيحتين متوازيتين تتصلان بمصدر فرق جهد، كما هو مبين في الشكل. أي من الاجراءات الآتية لا تؤدي الى زيادة مقدار القوة الكهربائية المؤثرة في القطرة؟
   (افترض ان ابعاد الصفيحتين كبيرة بالنسبة للمسافة الناصلة بينهما)



   • انقاص المسافة بين الصفيحتين.

   • زيادة فرق الجهد الكهربائي للمصدر

   • زيادة مقدار الشحنة السالبة على القطرة.

   • نقل الشحنة لتصبح أقرب الى الصفيحة الموجبة

2. النص التالي للفقرتين (68،67)

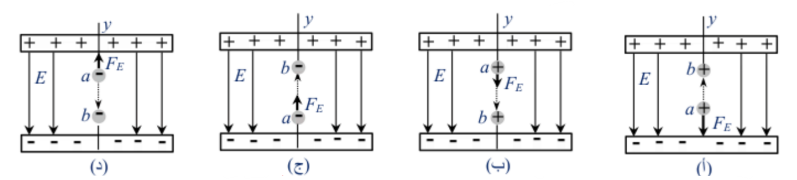

   اربع شحنات تتحرك في مجال كهربائي منتظم، كما هو مبين في الشكل المجاور. حيث يدل السهم المنقط على اتجاه الحركة والسهم الغير منقط على القوة الكهربائية $\left(F_E\right)$ المؤثرة فيها اثناء حركتها بين النقطتين ($a$) و($b$). مستعيناً بالبيانات المُثبتة في الشكل، أجب عن الاسئلة الآتية:



   67- في أي الاشكال تبذل القوة الكهربائية شغلاً موجباً وفي ايها تبذل شغلاً سالباً؟

   • الشكل (أ) تبذل شغلاً موجباً، الشكل (ب) تبذل شغلاً سالباً، الشكل (ج) تبذل شغلاً سالباً.

   • الشكل (ب) تبذل شغلاً موجباً ، الشكل (ج) تبذل شغلاً سالباً، الشكل (د) تبذل شغلاً موجباً.

   • الشكل (أ) تبذل شغلاً سالباً، الشكل (ج) تبذل شغلاً سالباً، الشكل (د) تبذل شغلاً سالباً.

   • الشكل (أ) تبذل شغلاً سالباً، الشكل (ب) تبذل شغلاً موجباً، الشكل (ج) تبذل شغلاً موجباً.

3. 68- ماذا يحدث لطاقة الوضع الكهربائية المختزنة في الشحنة عند انتقالها بين النقطتين ($a$) و($b$)؟

   • في الشكلين (أ) و(ب) تقل طاقة الوضع الكهربائية.

   • في الشكلين (أ) و(د) تزداد طاقة الوضع الكهربائية.

   • في الشكلين (ب) و(ج) تزداد طاقة الوضع الكهربائية.

   • في الشكلين (ج) و(د) تقل طاقة الوضع الكهربائية.

4. 69- جسيم مشحون بشحنة موجبة اكتسب طاقة وضع كهربائية مقدارها ($1.6\times {10}^{-16}J$) خلال تحركه مسافة ($3cm$) في مجال كهربائي منتظم مقداره ($2\times {10}^4 V/m$)، فان شحنة الجسم بوحدة ($C$) تساوي:

   • $1.2\times {10}^{-19}$

   • $2.1\times {10}^{-19}$

   • $2.7\times {10}^{-19}$

   • $3.5\times {10}^{-19}$

5. 70- تحرك الكترون وبروتون من السكون داخل مجال كهربائي منتظم باتجاهين متعاكسين كما هو مبين في الشكل المجاور، فقطع كل منهما الازاحة نفسها. إذا علمت ان ($m_p>m_e$) فان سرعة الالكترون وسرعة البروتون والطاقة الحركية لكل منهم في نهاية الازاحة تكون:



   • $K{E}_p = K{E}_e , V_p > V_e$

   • $K{E}_p = K{E}_e , V_p < V_e$

   • $K{E}_p > K{E}_e , V_p > V_e$

   • $K{E}_p < K{E}_e , V_p > V_e$
