امتحان الجهد الكهربائي 9- احمد شقبوعة

1. 86- شحنة نقطية ($+q$) موضوعة عند نقطة ($p$) تبعد مسافة ($r$) عن مركز كرة مجوفة غير موصلة، نصف قطرها ($R$)، ومشحونة بشحنة ($+Q$) تتوزع على سطحها بانتظام، ويوجد على سطحها فتحة صغيرة كما هو مبين في الشكل. لنقل الشحنة ($+q$) من النقطة ($p$) الى مركز الكرة ($O$) بسرعة ثابتة، بفعل قوة خارجية فان شغل القوة الخارجية يساوي:



   • $\frac{kqQ}{r}$

   • $\frac{kqQ}{R}$

   • $\frac{k(Q-q)}{R}$

   • $kqQ(\frac{1}{R}-\frac{1}{r})$

2. النص التالي للفقرتين (88،87)

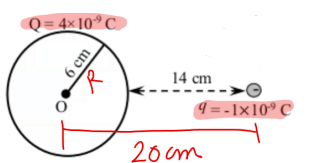

   شحنة كهربائية نقطية ($q$) موضوعة في الهواء وتبعد مسافة ($14cm$) عن سطح موصل كروي مشحون بشحنة ($Q$) ونصف قطره ($6cm$) كما في الشكل. بالاستعانة بالقيم المثبتة على الشكل، فان:



   87- مقدار القوة الكهربائية التي يؤثر بها الموصل في الشحنة النقطية بالنيوتن

   • $3\times {10}^{-7}$

   • $6\times {10}^{-7}$

   • $9\times {10}^{-7}$

   • $12\times {10}^{-7}$

3. 88- مقدار الشغل الذي تبذله القوة الكهربائية في نقل الشحنة النقطية من موقعها الى سطح الموصل بالجول ($J$) يساوي:

   • $2.2\times {10}^{-7}$

   • $3.2\times {10}^{-7}$

   • $4.2\times {10}^{-7}$

   • $5.2\times {10}^{-7}$

4.  النص التالي للفقرتين (90،89)

   في الشكل المجاور موصل كروي مشحون معتمداً على الشكل وبياناته، فان:



   89- جهد النقطة ($b$) والتي تبعد عن مركز الموصل مسافة ($10cm$) بالفولت $\left(V\right)$ يساوي:

   • $3\times {10}^5$

   • $6\times {10}^5$

   • $12\times {10}^5$

   • $18\times {10}^5$

5. 90- الشغل اللازم لنقل الكترون من النقطة ($a$) الى سطح الموصل.

   • $-1.7\times {10}^{-13}$

   • $1.7\times {10}^{-13}$

   • $-2.3\times {10}^{-13}$

   • $2.3\times {10}^{-13}$
