اختبار فيزياء وحدة رابعة-فراس القدومي 2008

1. 9_اعتماداً على المعلومات المثبتة على الدارة ، تكون قراءة:



   • $18 V$

   • $12 V$

   • $6 V$

   • $9 V$

2. 11-اعتماداً على المعلومات المثبتة على الدارة ، يكون مقدار كل من I , R  على الترتيب :



   • $4.5 A , 13.5\Omega$

   • $3 A , 6\Omega$

   • $4.5 A, 3 \Omega$

   • $3.5A , 4.5 \Omega$

3. 6-مصباح مكتوب عليه ($50 W ,200 V$) إذا وصل مصباحين معا  توالي الى مصدر فرق جهد $200 V$ فإن القدرة الكهربائية للمصباحين بوحدة واط:

   • $100$

   • $25$

   • $50$

   • $200$

4. 3-يمثل المنحنى البياني العلاقة بين المقاومة و الابعاد الهندسية لثلاث فلزات(a,b,c)، أي العلاقات الاتية صحيحة في وصف المقاومية( ρ ) :



   • ${\rho }_a < {\rho }_b < {\rho }_c$

   • ${\rho }_a > {\rho }_b > {\rho }_c$

   • ${\rho }_b < {\rho }_a < {\rho }_c$

   • ${\rho }_c > {\rho }_b > {{\rho }_{a }}_{}$

5. 10-المنحنى البياني الذي يمثل تغيرات الجهد في جزء من الدارة الكهربائية التالي:



   •

   •

   •

   •

6. 13-ثلاثة مصابيح متماثلة مقاومة كل منها$\left(2R\right)$ وصلت معا إلى البطارية قوتها الدافعة ً $(6 V)$مهملة المقاومة الداخلية ، نسبة القدرة المنتجة في البطارية في الحالتين موصولة على ( التوازي / التوالي ) تكون :

   • $\frac{9}{1}$

   • $\frac{1}{9}$

   • $\frac{3}{1}$

   • $\frac{1}{3}$

7. 1-العبارة الصحيحة التي تصف حركة الالكترونات عند مرور تيار في موصل فلزي :

   • في مسارات مستقيمة باتجاه معاكس لاتجاه المجال الكهربائي

   • في مسارات مستقيمة باتجاه مع اتجاه المجال الكهربائي

   • في مسارات متعرجة باتجاه معاكس التجاه المجال الكهربائي

   • في مسارات متعرجة باتجاه مع اتجاه المجال الكهربائي

8. 5-وصلت مقاومتين متماثلتين في دارتين كما في الشكل (المقاومات متساوية) أي العبارات صحيحة في وصف التيار والجهد:



   • $V_4 > V_2 , I_1 >I_3$

   • $V_4 < V_2 , I_1 = I_3$

   • $V_3 > V_1 , I_4 >I_2$

   • $V_4 = V_2 , I_1 < I_3$

9. 7-إذا كانت تكلفة الطاقة المستهلكة في جهاز $(6\times {10}^{-3} JD)$ عند تشغيله لمدة $5$دقائق ، فإن القدرة الكهربائية للجهاز بوحدة ($KW$)(إذا كان سعر $KWh$ يساوي $0.12 JD$):

   • $600$

   • $0.6$

   • $36$

   • $36000$

10. 4-أعلى فرق جهد يمكن أن تولده البطارية:

    • $\epsilon -Ir$

    • $\epsilon$

    • $Ir$

    • $IR$

11. 8-مصباحين  متماثلين موصلين توازي مع بطارية قوتها الدافعة ($\epsilon$) ومقاومتها الداخلية (r)، إذا احترق فتيل المصباح (A) فإن إضاءة المصباح (B):



    • تز داد

    • تقل

    • لاتتغير

    • تنعدم

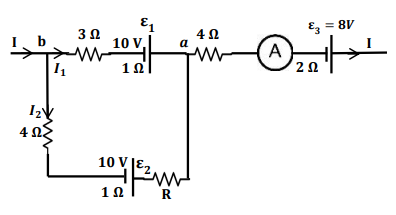

12. 12-يمثل الشكل جزءاً من دارة كهربائية فيها $(V_a - V_b=5V)$ والقدرة الكهربائية المستهلكة في البطارية $\left({\epsilon }_2\right)$ تساوي $(0.25W)$ ، تكون قراءة الأميتر ومقدار المقاومة (R):



    • $4\Omega , 1.25A$

    • $10\Omega , 1.75A$

    • $5\Omega , 1.75A$

    • $2\Omega , 0.5A$

13. 2-عند رفع درجة حرارة موصل فلزي فإن مقاومته:

    • تزداد وتصبح لاأومية

    • تقل وتبقى أومية

    • تزداد وتبقى أومية

    • تقل وتصبح لاأومية
