امتحان شهر ثاني ف2 -فيزياء خالد مقدادي

1. 1- اعتمادًا على الدارة الموضّحة في الشكل المجاور، حيث إنّ الثنائي مصنوع من مادة السليكون، وبإهمال المُقاومة الداخلية للبطارية، فإن التيار الكهربائي المار في المقاومة ($R$) بوحدة ملي أمبير ($mA$) يساوي:


   • 0.1

   • 0.23

   • 2.1

   • 2.23

2. 2-اعتمادا على الشكل المجاور الذي يُبيِّن دارة مقوّم نصف مَوجة، يكون شكل الموجة الناتجة:



   •

   •

   •

   •

3. 3- محوّل كهربائي مثالي عدد لفّت ملفه الابتدائي ($800$) لفة وملفه الثانوي ($50$) لفة يتصل مع مصباح مقاومته ($3\Omega$) ويمر فيه تيار ($5A$). أجب عن الفقرتين ($32,31$) الآتيتين:
   $W$- القدرة الناتجة من ملفه الثانوي بوحدة واط (W) تساوي:

   • 15

   • 25

   • 75

   • 135

4. 4- فزق الجهد بين طرفي ملفه الابتدائي بوحدة فولت ($V$) يساوي:

   • 240

   • 225

   • 72

   • 50

5. 5- بالاعتماد على الرسم البياني المجاور الذي يُمثَّل تغير التيار بالنسبة إلى الزمن في دارة تيار مُتردَد تحتوي مُقاومة فقط، وإذا علمت أنّ مقدار المُقاومة يساوي ($20\Omega$)، فإنَّ الرسم البياني الذي يُمثَّل تغيّر فرْق الجهد بالنسبة إلى الزمن في الدارة نفسها، هو:


   •

   •

   •

   •

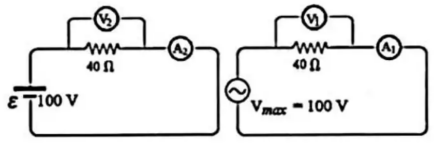

6. 6- في الشكل المجاور دارة تيار مُتردّد، وأخرى للتيار المُستمرّ، عند مقارنة قراغتي كلّ من الفولتميتر والأميتر في الدارتين، فإنّها تكون على إحدى الصور الآتية:



   • $V_1=V_2 , A_1=A_2$

   • $V<V_2 , A_1=A_2$

   • $V_1>V_2 , A_1>A_2$

   • $V_1<V_2 , A<A_2$

7. 7- من خصائص بلّورة السليكون النقية عند درجة حرارة الغرفة:

   • لا تحتوي على إلكترونات حُرة

   • لا تحتوي على فجوات

   • عدد الفجوات فيها يساوي عدد إلكترونات التوصيل

   • عدد الفجوات فيها يساوي عدد إلكترونات التكافؤ

8. 8 - عند تقريب مغناطيسَيْن دائميْن من بعضهما، ووضع بوصلتيْن صغيرتين عند نقطتين مختلفتيْن كما هو موضّح في الشكل المجاور، فإنَ القطبّيْن المغناطيسيَّين $(y,x)$ للبوصلتين سيكونان:


   • (x: شمالي، y: شمالي)

   • (x: شمالي، y: جنوبي)

   • (×: جنوبي، y: شمالي)

   • (x: جنوبي، y: جنوبي)

9. 9- ملفان لولبيان متساويان في عدد اللفات لكلّ وحدة طول، ومُقاومة كلّ ملف ($R$)، وعدد لفات الملفّ الأول ($N$) والثاني ($2N$)، ووُصل كلّ منهما مع بطارية، بحيث كانت البطاريتان متماثلين. إذا كان مقدار المجال المغناطيسي الناشئ داخل الملف الأول ($\mathrm{B}$)، فإن مقدار المجال المغناطيسي الناشئ داخل الملف الثاني بدلالة ($B$) يساوي:

   • $2B$

   • $B$

   • $\frac{2}{3}B$

   • $\frac{1}{2}B$

10. 10- موصل ($abc$) يمرّ فيه تيار كهربائي ($I$) موضوع في مجال مغناطيسي مُنتظم ($B$)، وطول ($ab$) يساوي ($l$) كما هو موضح في الشكل المجاور. النسبة بين مقدار القوة المغناطيسية المُؤثّرة في الجزء $ab$ ومقدار القوة المغناطيمية المؤثرة في الجزء $\left(\frac{F_{ab}}{F_{bc}}\right)bc$ تساوي:


    • $\frac{1}{\sqrt{2}}$

    • $\frac{\sqrt{2}}{1}$

    • $\frac{1}{1}$

    • $\frac{2}{3}$

11. 11- يُبيِّن الشكل المجاور جزءًا من ملف دائري مركزه ($P$)، موضوع بجانب موصل مستقيم طويل يبعد عن مركز الملف الدائري ($20cm$)، مقدار التيار الكهربائي المار في الموصل المستقيم بوحدة أمبير ($A$)، واتجاه عبوره الذي يجعل المجال المغناطيسي المُحصّل عند المركز ($P$) يساوي صفرًا، هما:


    • (12)، من a إلى b

    • (24)، من a إلی b

    • (12)، من b إلى a

    • (24)، من b إلى a

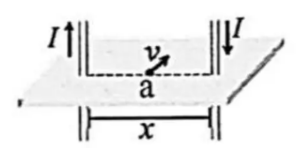

12. 12- في الشكل المجاور سلكان طويلان مستقيمان يحملان تياريْن متساوبّيْن، أحدهما باتجاه ($+y$) والآخر باتجاه ($-y$). المسافة بين السلكين مقدارها ($x$)، والنقطة ($a$) تقع في منتصف المسافة بينهما. القوة المغناطيسية المُحصّلة المُؤثَرة في جسيم شحنته ($q$) لحظة مروره بالنقطة ($a$) بسرعة ($v$) باتجاه محور ($-z$)، تساوي:


    • $\frac{{\mu }_{\circ }Iqv}{2\mathrm{\pi x}}$

    • $\frac{{\mu }_{\circ }Iqv}{\mathrm{\pi x}}$

    • $\frac{2{\mu }_{\circ }Iqv}{\mathrm{\pi x}}$

    • صفر

13. 13- خلقة دائرية نصف قطرها ($R$) وتحمل تيارًا كهربائيًا ($I$). التدفْق المغناطيسي الذي يخترق الخلقة والناشئ عنها يتناسب طرديًا مع:

    • كلّ من التيار ($I$)، ونصف القطر ($R$)

    • كلّ من التيار ($I$)، ومُربّع نصف القطر ($R^2$)

    • التيار ($I$)، وعكسيًا مع نصف القطر ($R$)

    • التيار ($I$)، وعكسيًا مع مُربع نصف القطر ($R^2$)

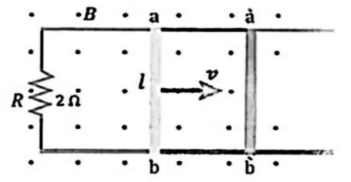

14. في الشكل المجاور موصل مستقيم طوله ($l=30cm$) مغمور داخل مجال مغناطيسي منتظم مقداره ($B=0.4T$). حُرّك الموصل من الموقع بين النقطتيْن ($ab$) إلى الموقع بين النقطتين ($a^{\text{'}}{b}^{\text{'}}$) خلال ($0.2c$) بسرعة ثابتة ($v$) على مجرى فلزي على شكل حرف ($U$) وكان التغيّر في التدقق المغناطيسي عبر الدارة المغلقة والناتج عن حركة الموصل مقداره ($12\times {10}^{-3}Wb$). مستعينًا بالبيانات المثبتة في الشكل. أجب عن الفقرتيْن ($14,15$) الآتيثين:



    14- مقدار السرعة ($v$) التي تحرّك بها الموصل بوحدة ($m/s$) يساوي:

    • 0.5

    • 2

    • 5

    • 20

15. 15- مقدار التيار الكهربائي الحتّي بوحدة أمبير ($A$) واتجاهه عبر المُقاومة ($R$)، المتولّد عن حركة الموصل، هو:

    • (0.03)، من a إلى b

    • (0.03)، من b إلى a

    • (0.06)، من a إلى b

    • (0.06)، من b إلى a

16. 16- ملف دائري ($C$) مُستواه في وضع أفقي، يحمل التيار ($I$) بالاتجاء الموضّح في الشكل المجاور. أسقطت حلقة فلزية ($D$) باتجاه الملف، بحيث كان مستواها موازيًا لمستوى الملف. يتولّد في الحلقة تيار كهربائي حثي ومجال مغناطيسي حتّي يكون اتجاههما عند النظر إليهما من أعلى الخلقة على الترتيب:


    • باتجاه حركة عقارب الساعة، بعيدًا عن الناظر

    • باتجاه حركة عقارب الساعة، نحو الناظر

    • بعكس اتجاه حركة عقارب الساعة، بعيدًا عن الناظر

    • بعكس اتجاه حركة عقارب الساعة، نحو الناظر

17. 17- مَحثّ مَحاثَتُه ($L$) ومقاومة ($R$)، يتصلان على التوالي مع بطارية قوتها الدافعة الكهربائية ($\epsilon$). عند غلْق الدارة ينمو التيار الكهربائي مع الزمن حتى يصل إلى قيمته العظمى ($I_{max}$). القيمة العظمى للتيار تعتمد على:

    • محاثَة المحثّ ($L$) فقط

    • المقاومة ($R$) فقط

    • محاثّة المحث ($L$) والقوة الدافعة الكهربائية ($\epsilon$)

    • المقاومة ($R$) والقوة الدافعة الكهربائية ($\epsilon$)

18. 18- إذا تأثر إلكترون بقوة مغناطيسية باتجاه ($+x$) من المجال المغناطيسى المحصل ($B$) لحظة مروره بالنقطة ($a$)، فإنَ الشكل الصحيح الذي يُعبّر عن اتجاه كل من القوة ($18,17$) الآتيتين: المغناطيسي المحصل ($B$) والسرعة ($v$) التي تحرك بها الإلكترون لحظة مروره بالنقطة ($a$)، هو:

    •

    •

    •

    •

19. 19- يُمثّل الشكل المجاور خطوط المجال المغناطيسي ($B$) الناشئ عن موصل مستقيم لا نهائي الطول يحمل تيازا كهربائيًا باتجاه ($+z$)، والنقاط ($4,3,2,1$) تقع في المجال. النقطة من النقاط الأربعة التي يكون عندها المجال المغناطيسي هو الأكبر وباتجاه ($+x$)، هي:



    • 1

    • 2

    • 3

    • 4

20. 20- سلك يمر فيه تيار كهربائي ($I=6A$) كما في الشكل المجاور. إذا علمت أن ($0.5\mathrm{\pi m}$) مقدار المجال المغناطيسي المحصل بوحدة تسلا ($T$) والجاهه الداشئ عن السلك عند النقطة ($P$):


    • $1.8\times {10}^{-6}$ , باتجاه z-

    • $1.8\times {10}^{-6}$ , باتجاه z+

    • $6\times {10}^{-7}$ , باتجاه z-

    • $6\times {10}^{-7}$ , باتجاه z+
