تيارات مترددة ودارات إلكترونية-محمد دودين

1. 1. مولد كهربائي يعطي فرق جهد متردد حسب الشكل الموضح معتمدًا عليه فإن قيمة فرق الجهد المتردد فيه عند اللحظة الزمنية ($\frac{20}{12}ms$) بوحدة الفولت هي:



   • 220

   • 155

   • 110

   • 120

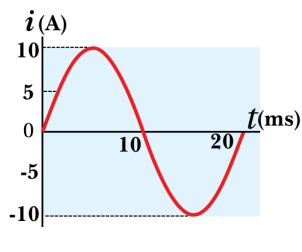

2. 2. معتمدًا على العلاقة البيانية المجاورة لتغير التيار المتردد الذي يسري في دارة مقاومتها 252، فإن متوسط القدرة الكهربائية المستهلكة في المقاومة بوحدة واط هي:



   • 50.41

   • 100.82

   • 25.205

   • 50

3. 3. يسري تيار متردد في مقاومة فرق الجهد المتردد في قيمته العظمى لها ($281.6V$) والقدرة المتوسطة المستهلكة فيها ($8kw$) إن مقدار المقاومة بوحدة الأوم هي:

   • 5

   • 50

   • 500

   • 5000

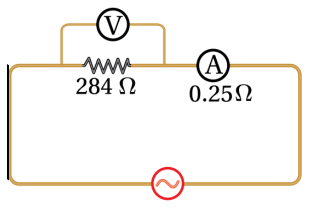

4. 4. يبين الشكل دارة كهربائية تتكون من مقاومة مقدارها (2 284) وصلت بمصدر فرق جهد متردد، إذا علمت أن قراءة الأميتر (A 0.25) فإن مقدار القيمة العظمى لفرق الجهد المتردد بين طرفي المصدر بوحدة الفولت هو:



   • 110

   • 100

   • 71

   • 7.1

5. 5. دارة $RLC$ في حالة رنين إذا علمت أن $R=12\Omega$, $C=16 \mu f$, $L=0.25 H$، فإن تردد الرنين بوحدة $rad/s$ یساوي:

   • 5

   • 100

   • 200

   • 500

6. 6. يوضح الشكل المقابل دائرة $RLC$ معتمدًا على البيانات المبينة على الشكل فإن المعاوقة الكلية للدارة والتيار الفعال على الترتيب:



   • $(5.6A,50\Omega )$

   • $(5.6A,40\Omega )$

   • $(4A,50\Omega )$

   • $(4A,40\Omega )$

7. 7. عند نقصان تردد مصدر فرق الجهد في دارة $RLC$ ماذا يحدث لكل من ($R,X_L,X_C$) على الترتيب:

   • (تبقى ثابتة، تزداد، تبقى ثابتة)

   • (تبقى ثابتة، تبقى ثابتة، تبقى ثابتة)

   • (تزداد، تقل، تبقى ثابتة)

   • (تزداد، تبقى ثابتة، تقل)

8. 8. عندما تتساوى المعاوقة الكلية ($Z$) مع المقاومة ($R$) في دارة ($RLC$) تحتوي على محث محاثته $L$ ، ومواسع مواسعته $C$ فإن مقدار كل من المعاوقة المحثية أو المعاوقة الكلية تساوي:

   • $\sqrt{\frac{L}{C}}$

   • $\sqrt{\frac{1}{LC}}$

   • $\sqrt{\frac{C}{L}}$

   • صفر

9. 9. محوّل كهربائي مثالي خافض للجهد، عدد لفات ملفه الابتدائي ($600$) لفة، وعدد لفات ملفه الثانوي ($200$) لفة. إذا علمت أن فرق الجهد بين طرفي ملفه الثانوي ($3V$) ويتصل بمقاومة تستهلك قدرة كهربائية مقدارها ($18W$)، فإنّ مقدار التيار في الملف الابتدائي بوحدة الأمبير ($A$) يساوي:

   • 0.5

   • 2

   • 6

   • 18

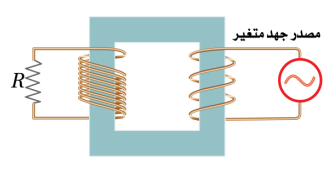

10. 10. محول كهربائي رافع للجهد عدد لفات ملفه الابتدائي ($200$) لفة، وعدد لفات ملفه الثانوي ($3000$) لفة، إذا وصل ملفه الابتدائي مع فرق جهد متغير مقداره ($90V$) وتياره ($30A$) فإن مقدار ($R$) مقاومة الجهاز بوحدة الأوم هي:



    • 675

    • 15

    • 3

    • 450

11. 11. مصباح كهربائي يتصل مع محول كهربائي يعمل على فرق جهد ($6V$) في أي الدوائر التالية يضيء؟

    •

    •

    •

    •

12. 12. عند نقل الكهرباء لمسافات كبيرة نستخدم:

    • محول رافع للجهد عند محطة توليد الطاقة ومحول رافع للجهد عند الأحياء السكنية.

    • محول رافع للجهد عند محطة توليد الطاقة ومحول خافض للجهد عند الأحياء السكنية.

    • محول خافص للجهد عند محطة توليد الطاقة ومحول خافض للجهد عند الأحياء السكنية.

    • محول خافض للجهد عند محطة توليد الطاقة ومحول رافع للجهد عند الأحياء السكنية

13. 13. المحولات الكهربائية المستخدمة عمليًا لا تكون مثالية إذ أن:

    • قدرة الملف الثانوي تساوي قدرة الملف الابتدائي

    • قدرة الملف الثانوي أكبر من قدرة الملف الابتدائي.

    • قدرة الملف الثانوي أقل من قدرة الملف الابتدائي.

    • قدرة الملف الثانوي أكبر أو تساوي قدرة الملف الابتدائي

14. 14. لا يعمل المحول الكهربائي عند وصل الملف الابتدائي بمصدر تيار مستمر بسبب:

    • عدم انتاج مجال مغناطيسي في الملف الابتدائي.

    • عدم حدوث تدفق مغناطيسي عبر الملف الثاني

    • عدم حدوث تغيير في التدفق المغناطيسي عبر الملف الثاني

    • جميع ما ذكر
