امتحان شهر اول ف2-فيزياء مروان ملو العين

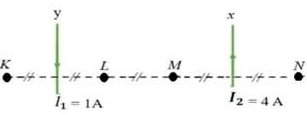

1. 1. من الشكل المقابل عند اي نقطة يوضع سلك يمر به تيار كهربائي في نفس مستوى الصفحة و موازي للسلكين ($x$) ،($y$) بحيث لا يتاثر بالقوة المغناطيسية ؟



   • K

   • L

   • N

   • M

2. 2- في الشكل المجاور تولّدت قوة دافعة حثّیة ذاتیة سالبة باتجاه الیمين ، لذلك فإنّ التیار في المحث



   • متزايد لليسار

   • متناقص لليمين

   • متناقص لليسار

   • متزايد لليمين

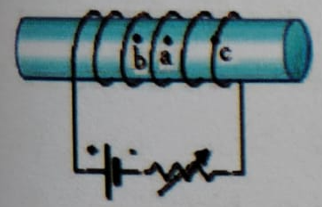

3. 3) يمثل الشكل المجاور ملف لولبي تيار كهربائي , فإن:



   • $B_b=B_c , B_a=B_c$

   • $B_b=B_a , B_a>B_c$

   • $B_b=B_a , B_a<B_c$

   • $B_b<B_a , B_b=B_c$

4. 4- في الشكل المجاور يتولّد تيار حتي في الحلقة بالاتجاه المحدّد لحظة:



   • إغلاق المفتاح، وقطب البطارية (d) موجب.

   • إغلاق المفتاح، وقطب البطارية (d) سالب.

   • فتح المفتاح، وقطب البطارية (h) موجب.

   • فتح المفتاح ، وقطب البطارية (d) سالب.

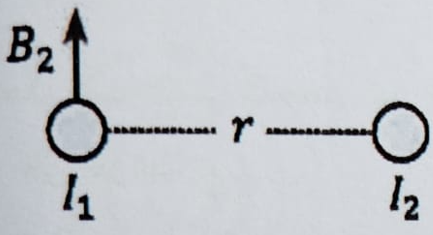

5. 5- في الشكل المجاور سلكان مستقيمان متواويان لا نهائيا الطول يسري فيهما تياران كهربائيان بينهما قوة تجاذب مغناطيسية ، إذا علمت أن السلك الاول ($I_1$) يقع في المجال المغناطيسي ($B_2$) الناشئ عن تيار السلك الثاني ($I_2$) ، فإن اتجاهي التيارين في السلكين



   • ($I_1$) داخل في الصفحة، ($I_2$) خارج منها

   • ($I_2$) داخل في الصفحة، ($I_1$) خارج منها

   • ($I_1,I_2$) داخلان في الصفحة

   • ($I_1,I_2$) خارجان من الصفحة

6. 6- تنقل شركة الكهرباء طاقة كهربائية بقدرة ($480MW$) إلى مدينة تبعد عن محطّة توليد الكهرباء مسافة ($40km$)، فإذا كانت مقاومة أسلاك الخطوط الناقلة تُساوي ($0.2 \Omega /km$)، وكانت القيمة الفعّالة لمصدر الجهد المتردد ($240 V$) فإنّ مقدار القدرة الكهربائية الضائعة في خطوط النقل عند استخدام محوّل رافع يرفع القيمة الفعالة للجهد إلى ($320 KV$) تُساوي:

   • $45 W$

   • $1.8\times {10}^3 MW$

   • $0.47 MW$

   • $18 MW$

7. 7- في الشكل المجاور مغناطيس على شكل حرف ($U$)، إذا وُضِعت بوصلة عند النقطة ($a$)التي تقع في المجال المغناطيسي للمغناطيس، فإنّ قطبها الشمالي سيشير إلى اتّجاه محور:



   • $+x$

   • $-x$

   • $+y$

   • $-y$

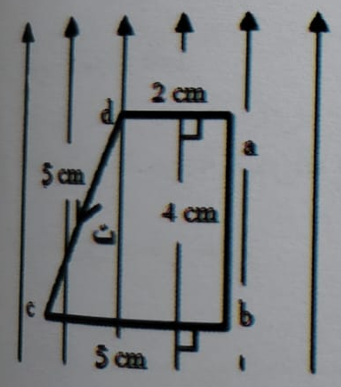

8. 8- يمثل الشكل مجالاً مغناطيسياً منتظماً, وضع فيه سلك على شكل شبه منحرف, مستواه موازٍ للمجال ويسري فيه تيار كهربائي ($I$), الضلع الذي يؤثر فيه قوة مغناطيسية أكبر ما يمكن هو :



   • $da$

   • $ab$

   • $cd$

   • $bc$

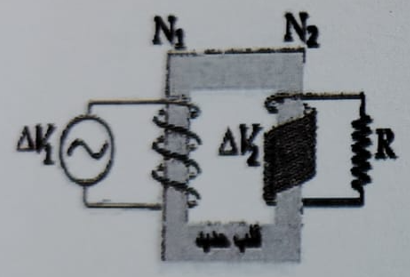

9. 9- يبين الشكل المجاور محولا كهربائيا عدد لفات ملفه الابتدائي ($N1$) وعدد لفات ملفه الثانوي ($N2$) ويتصل بقاومة ($R$).اعتمادًا على الشكل فإن المحول يكون:



   • خافض للجهد $(∆V_2>∆V_1)$

   • خافض للجهد $(∆V_2<∆V_1)$

   • رافع للجهد $(∆V_2>∆V_1)$

   • رافع للجهد $(∆V_2<∆V_1)$

10. 10- يُمثل الشكل المجاور مسار جسيمين مشحونين بشحنتين متساويتين في المقدار ولهما نفس مقدار السرعة. فان نوع شحنة كل منهما، وكتلتيهما على الترتيب



    • $b$: سالبة , $a$: موجبة , ($m_b<m_a$)

    • $b$: موجبة , $a$: سالبة , ($m_a<m_b$)

    • $b$: سالبة , $a$: سالبة , ($m_b<m_a$)

    • $b$: موجبة , $a$: موجبة , ($m_a<m_b$)

11. 11- موصل ($ab$) طوله ($20cm$) مغمور في مجال مغناطيسي منتظم عمودي على الصفحة إلى الداخل ويتحرك على سكة $x$ فلزية نحو محور ($+x$) بسرعة ($2cm/s$)كما في الشكل المجاور . فإنّ مقدار التیار الکھربائي المار في الموصل ($ab$) واتجاهه عبر المقاومة ($R$):



    • $4A$ , من $a$ الى $b$

    • $4A$ , من $b$ الى $a$

    • $2A$ , من $a$ الى $b$

    • $2A$ , من $b$ الى $a$

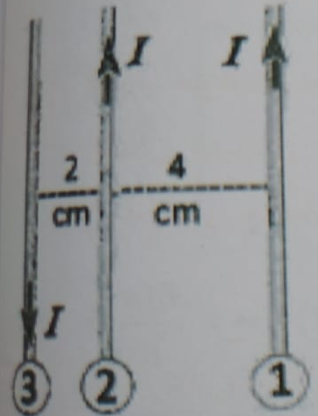

12. 12- ثلاثة أسلاك مستقيمة لا نهائية الطول , يسري في كل منها تيار كهربائي ($I$), كما هو مبين في الشكل المجاور, إذا كانت القوة المغناطيسية المتبادلة بين وحدة الأطول من السلكين ($1$) و($3$) تساوي ($F$), فإن القوة المغناطيسية المحصلة التي تؤثر في وحدة الاطوال من السلك ($2$) بدلالة ($F$) تساوي:



    • $4.5 F$ , باتجاه اليمين

    • $3F$ , باتجاه اليسار

    • $1.5F$, باتجاه اليسار

    • $6F$ , باتجاه اليمين

13. 13- سلكان مستقيمان متوازيان لا نهائيان الطول تفصل بينهما مسافة ($4cm$)، والقوة المتبادلة بين وحدة الأطوال من السلكين ($0.024N$). إذا علمت أن التيار في أحدهما يساوي ثلاثة أمثال التيار في الثاني، فإن قيمتي التيارين بوحدة أمبير ($A$)

    • $(120,40)$

    • $(72,24)$

    • $(48,16)$

    • $(100,300)$
