مراجعة الدرس
الخرائط الجيولوجية
1) الفكرة الرئيسة: أذكر ثلاثة عناصر يجب توافرها في الخريطة الجيولوجية.
- العنوان.
- مقياس الرسم.
- دليل الخريطة.
2) أقارن بين الخريطة الكنتورية والخريطة الطبوغرافية من حيث مكونات كل منهما.
الخريطة الكنتورية: استخدام عدد من الخطوط تمثل تضاريس الارض.
الخريطة الطبوغرافية: خطوط كنتور بالاضافة الى مظاهر طبيعية وبشرية.
3) أعبر عن مقياس الرسم الآتي: كل 1 cm على الخريطة يساوي 20 km في الطبيعة بطريقة المقياس النسبي.
1:2000000
4) أدرس الشكل المجاور الذي يمثل وضعية إحدى الطبقات الرسوبية، ثم أجد قيمة كل من الميل والمضرب، علمًا أن زاوية اتجاه الميل تساوي 225°.
الميل = 45°
قيمة المضرب الصغرى
135° = 225° - 90°
قيمة المضرب الكبرى
225° + 90° = 315°
5) أرسم رمز الطبقة الرأسية.
6) أستنتج هل يوجد مضرب للطبقة الأفقية؟ لماذا ؟
لا يوجد مضرب للطبقة الأفقية؛ لأن المضرب هو الخط الناتج من تقاطع سطح الطبقة مع المستوى الأفقي وفي الطبقات الأفقية يكون سطح الطبقة والمستوى الأفقي متوازيين لذلك لا يكون هناك امتداد أو اتجاه محدد للطبقة.

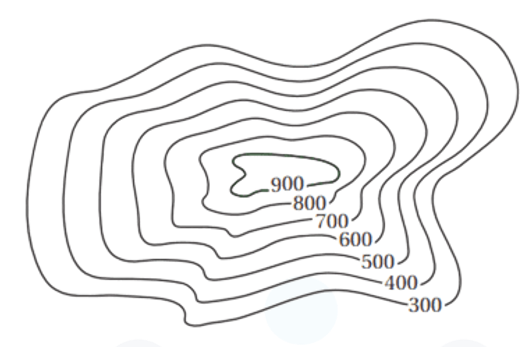

7) أستنتج المظهر الطبوغرافي في الخريطة الكنتورية الآتية:
تظهر الخريطة الكنتورية الموضحة في الصورة منطقة ذات تضاريس جبلية أو تلال، حيث تشير خطوط الكنتور إلى الارتفاعات المختلفة لسطح الأرض.
8) أضع دائرة حول رمز الإجابة الصحيحة في ما يأتي:
1. أي من أنواع الخرائط الآتية تظهر فيها تضاريس سطح الأرض في صور مجسمة باستخدام خطوط الكنتور وتحتوي على المظاهر الطبيعية والبشرية ؟
أ . الكنتورية. ب. الطبوغرافية.
ج الجيوفيزيائية. د . الجيوكيميائية.
2. النسبة الثابتة بين طول بعدين أحدهما حقيقي على سطح الأرض والآخر على الخريطة هو :
أ . خط الكنتور. ب الفترة الكنتورية.
ج.مقياس الرسم. د . مفتاح الخريطة.
3 مقياس الرسم الآتي 1 cm يساوي 5 km هو مقياس رسم:
أ . كتابي. ب نسبي.
ج كسري. د. خطي.
4. يميل خط المضرب عن اتجاه الميل دائمًا بزاوية مقدارها:
أ. 45° ب. 60°
ج. 90° د. 180°
5. تدل الخطوط الكنتورية المتقاربة في الخريطة الكنتورية على:
أ . أن الأرض مسطحة. ب. وجود منحدر شديد.
ج .وجود نهر. د . أن الأرض منخفضة.
