مراجعة الدرس
1. الفكرة الرئيسة: أصنف الطيات اعتمادًا على اتجاه التقوس، وزاوية ميل المستوى المحوري.
اتجاه التقوس:
- طيات محدبة.
- طيات مقعرة.
زاوية ميل المستوى المحوري:
- طية متماثلة.
- طية غير متماثلة.
- طية مقلوبة.
- طية مضطجعة.
2. أوضح المقصود بكل من:
- الطية: هي أحد التراكيب الجيولوجية التي تنشأ في الصخور اللدنة، أو في الصخور الهشة التي تتعرض لدرجات حرارة مرتفعة عند وجودها على أعماق كبيرة في باطن الأرض.
- جناح الطية: أحد جانبي الطية، وللطية جناحان اثنان مكونان من طبقات مائلة، يلتقيان عند محور الطية. وغالبا ما يميل جناحا الطية في اتجاهين مختلفين.
- محور الطية: هو الخط الذي تحدث عنده عملية الطي، ويحدد أقصى تكور لطبقة ما في الطية.
3. أقارن بين القبة والحوض من حيث اتجاه ميل الطبقات ومواقع الطبقات الأحدث والأقدم في كل منهما.
|
من حيث: |
القبة |
الحوض |
|
اتجاه ميل الطبقات |
تحدبها نحو الاعلى. |
تتقعر نحو الاسفل. |
|
موقع الطبقات الاحدث والاقدم |
الاقدم: في الوسط الاحدث: على الاطراف |
الاقدم: على الاطراف الاحدث: في الوسط |

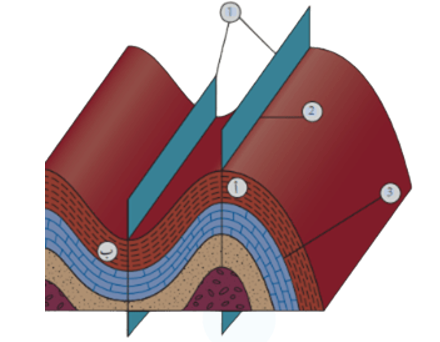

4. أدرس الشكل الآتي جيدا، ثم أجيب عن الأسئلة التي تليه
أ) أحدد على الرسم الأجزاء المشار إليها بالأرقام (1، 2، 3).
1: المستوى المحوري.
2: محور الطية.
3:جناح الطية.
ب) أصنف الطيتين (أ، ب) اعتمادًا على اتجاه التقوس.
أ: طية محدبة.
ب: طية مقعرة.
ج) أستنتج: أين تقع الطبقات الأقدم والأحدث في كل من الطيتين (أ، ب)؟
أ: الاقدم في الوسط والاحدث على الاطراف.
ب: الاقدم على الاطراف والاحدث في الوسط.
د) أصف كيف يميل جناحا الطية (ب) نسبة إلى المستوى المحوري.
نحو المستوى المحوري.
هـ) أحدد نوع الإجهاد الذي سبب تشكل كل من الطيتين (أ، ب).
اجهاد ضغط.
و) أتوقع نوع الصدع المتكون في صخور القشرة الأرضية إذا رافق عملية طي الصخور صدع.
صدع عكسي.

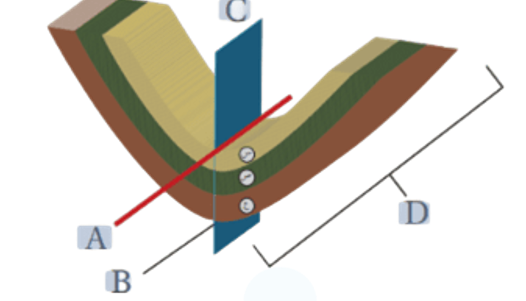

6. أدرس الشكل الآتي الذي يمثل إحدى الطيات، ثم أجيب عن الأسئلة (1-5):
1. يشير الرمز (D) في الشكل إلى:
أ . محور الطية. ب.المستوى المحوري. ج. جناح الطية. د. مفصل الطية.
2 يشير الرمز (C) في الشكل إلى:
أ . محور الطية. ب.المستوى المحوري. ج.جناح الطية. د. مفصل الطية.
3. تُصنف الطية في الشكل بحسب اتجاه التقوس وزاوية ميل المستوى المحوري إلى طية:
أ . مقعرة ومتماثلة. ب.محدبة ومتماثلة.
ج. مقعرة وغير متماثلة. د. مقعرة وغير متماثلة.
4. في الشكل السابق تعرضت الطية إلى ضغط :
أ . متساوٍ على كلا الجانبين.
ب. غير متساو على كلا الجانبين.
ج. غير متساوٍ على كلا الجانبين وأحد جناحيها مقلوب.
د . متساوٍ على كلا الجانبين وأحد جناحيها مقلوب.
5. إذا تعرضت الطية الظاهرة في الشكل إلى قوى ضغط بحيث أصبح جناحاها يميلان في الاتجاه نفسه بصورة أفقية تقريبا، وأصبح المستوى المحوري لها أفقيا، فإنها تُصنف بحسب زاوية ميل المستوى المحوري إلى طية:
أ . مقعرة. ب محدبة. ج. مضطجعة. د. مقلوبة.
